เครื่องยิงคานสร้างสะพาน

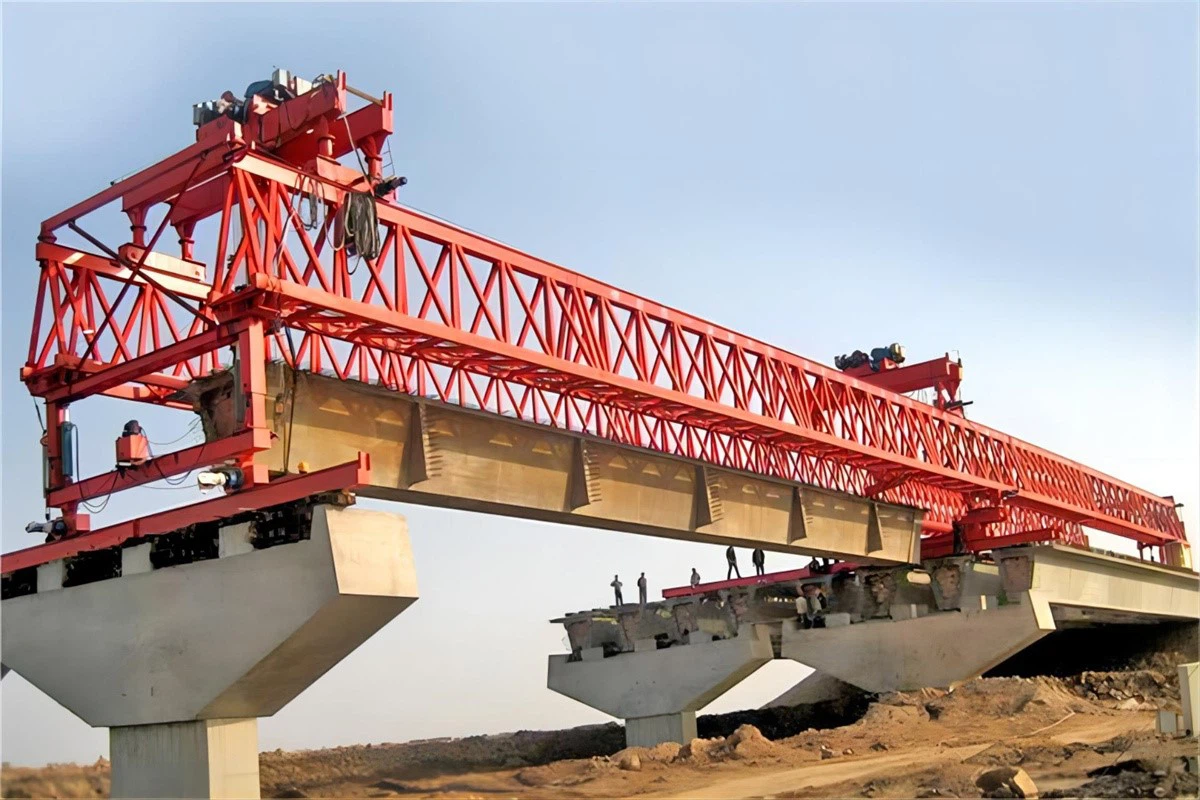

Bridge Erection Beam Launcher (หรือที่รู้จักกันในชื่อ Bridge Girder Launcher หรือเรียกง่ายๆว่า Beam Launcher) เป็นอุปกรณ์ก่อสร้างเฉพาะที่ใช้ในการประกอบและจัดวางคานหรือส่วนของสะพานคอนกรีตสำเร็จรูป เทคโนโลยีนี้มักใช้ในการก่อสร้างทางหลวงยกระดับ สะพานลอย และสะพาน วัตถุประสงค์ของ Beam Launcher คือเพื่อปรับปรุงและเร่งกระบวนการสร้างโครงสร้างส่วนบนของสะพานโดยการวางชิ้นส่วนสำเร็จรูปในตำแหน่งที่กำหนดอย่างมีประสิทธิภาพ







1.โครงสร้างและการออกแบบ:

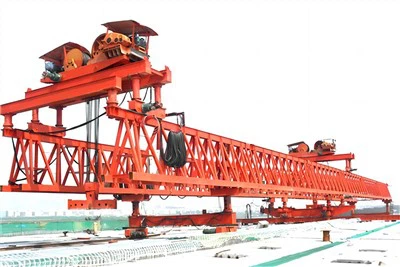

• Beam Launcher เป็นโครงสร้างโครงสำหรับตั้งสิ่งของพิเศษขนาดใหญ่ที่ออกแบบมาเพื่อขยายช่องว่างระหว่างเสาหรือหลักยึดสะพาน
• ประกอบด้วยคานหลักหรือโครงสร้างโครงถัก โดยมีขาโครงสำหรับตั้งสิ่งของทั้งสองด้านของช่วงสะพานรองรับ

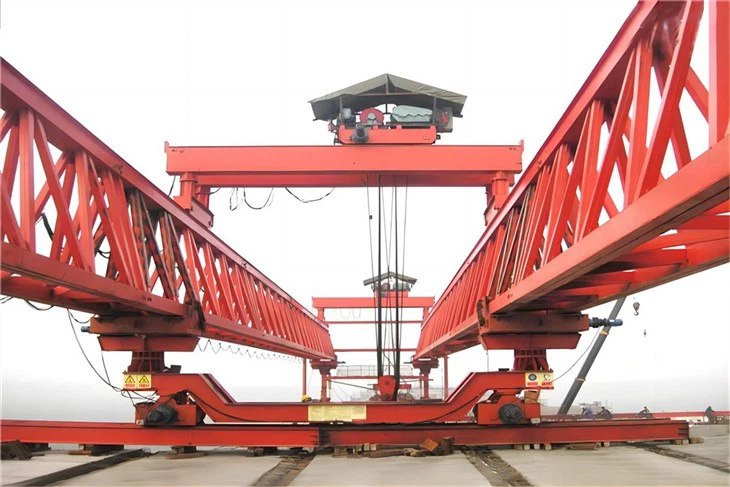

• ตัวเรียกใช้งานมีแคร่แบบเคลื่อนย้ายได้ซึ่งเคลื่อนที่ไปตามคานหลัก

2. การจัดการส่วนงานสำเร็จรูป:

• เครื่องยิงมีกลไกการยก ซึ่งมักจะอยู่ในรูปแบบของรอกหรือเครน เพื่อหยิบและขนส่งส่วนของสะพานสำเร็จรูปจากลานหล่อไปยังสถานที่ก่อสร้าง

3.ตำแหน่งกลุ่ม:

• เครื่องยิงสามารถวางชิ้นส่วนสำเร็จรูปในตำแหน่งที่กำหนดบนส่วนรองรับสะพานได้อย่างแม่นยำ
• โดยทั่วไปส่วนต่างๆ จะถูกยกขึ้น เคลื่อนย้ายไปยังตำแหน่งการติดตั้ง และจากนั้นจึงลดระดับลงในตำแหน่งที่มีความแม่นยำสูง

4.ความเก่งกาจ:

• เครื่องยิงลำแสงสำหรับการก่อสร้างสะพานได้รับการออกแบบมาเพื่อรองรับการกำหนดค่าสะพานที่หลากหลาย รวมถึงช่วงทางตรง ส่วนโค้ง และการเอียงหรือทางลาดที่ค่อยเป็นค่อยไป

สามารถปรับให้เข้ากับความกว้างของสะพานและความสามารถในการรับน้ำหนักที่แตกต่างกันได้

5. คุณสมบัติด้านความปลอดภัย:

• ความปลอดภัยเป็นสิ่งสำคัญยิ่ง และ Beam Launcher มีคุณสมบัติด้านความปลอดภัยต่างๆ เช่น การป้องกันการโอเวอร์โหลด ระบบเบรกฉุกเฉิน และกลไกป้องกันความผิดพลาด

6.ประสิทธิภาพและความเร็ว:

• เครื่องยิงลำแสงช่วยเร่งกระบวนการก่อสร้างสะพานได้อย่างมาก ซึ่งช่วยลดเวลาที่ต้องใช้ในการประกอบโครงสร้างส่วนบนเมื่อเทียบกับวิธีการแบบเดิม

7. ต้นทุนประสิทธิผล:

• แม้ว่าการลงทุนเริ่มแรกใน Beam Launcher อาจมีความสำคัญ แต่ต้นทุนโดยรวมของการก่อสร้างสะพานก็สามารถลดลงได้ เนื่องจากใช้เวลาในการก่อสร้างเร็วขึ้นและประหยัดแรงงาน

8.ระบบควบคุม:

• ระบบควบคุมขั้นสูงซึ่งมักจะใช้คอมพิวเตอร์ ถูกรวมเข้ากับ Beam Launcher เพื่ออำนวยความสะดวกในการควบคุมตำแหน่งและการเคลื่อนไหวที่แม่นยำ

9.ข้อพิจารณาด้านสิ่งแวดล้อม:

• บางรุ่นอาจรวมคุณสมบัติที่มุ่งลดผลกระทบต่อสิ่งแวดล้อม เช่น ระดับเสียงที่ลดลงและส่วนประกอบที่ประหยัดพลังงาน

10.การบำรุงรักษาและความน่าเชื่อถือ:

• การบำรุงรักษาเป็นประจำถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้และปลอดภัยของ Beam Launcher ตลอดอายุการใช้งาน







เครื่องยิงลำแสงสำหรับการก่อสร้างสะพานเป็นชิ้นส่วนเครื่องจักรที่ซับซ้อนที่ประกอบด้วยชิ้นส่วนและส่วนประกอบต่างๆ ที่ทำงานร่วมกันเพื่อยก ขนส่ง และวางส่วนสะพานสำเร็จรูปในระหว่างการก่อสร้างได้อย่างมีประสิทธิภาพ การออกแบบเฉพาะอาจแตกต่างกันระหว่างผู้ผลิต แต่นี่คือชิ้นส่วนและส่วนประกอบทั่วไปบางส่วนที่คุณมักพบใน Bridge Erection Beam Launcher:



• คานหลักหรือโครงถัก: องค์ประกอบโครงสร้างหลักที่ขยายช่องว่างระหว่างเสาหรือหลักยึดสะพาน ให้การสนับสนุนอุปกรณ์ทั้งหมด
• ขาโครงสำหรับตั้งสิ่งของ: เป็นโครงสร้างรองรับแนวตั้งที่ติดกับคานหลัก ให้ความมั่นคงและกระจายน้ำหนักลงสู่พื้น
• การขนส่ง: รถม้าเป็นแพลตฟอร์มที่สามารถเคลื่อนย้ายได้ซึ่งเคลื่อนที่ไปตามคานหลัก ทำหน้าที่ขนย้ายอุปกรณ์การยกและรับผิดชอบในการจัดวางส่วนชิ้นส่วนสำเร็จรูปอย่างแม่นยำ
• กลไกการยก: รวมถึงรอก เครน หรืออุปกรณ์ยกอื่น ๆ ที่รับและขนส่งส่วนสะพานสำเร็จรูปจากลานหล่อไปยังสถานที่ก่อสร้าง
• ระบบรถเข็น: ระบบรถเข็นเป็นส่วนหนึ่งของแคร่และช่วยให้สามารถเคลื่อนที่ในแนวนอนไปตามคานหลักได้ จำเป็นอย่างยิ่งในการวางตำแหน่งกลไกการยกให้แม่นยำ
• อุปกรณ์จับยึดส่วนต่างๆ: ที่หนีบ อุปกรณ์จับยึด หรืออุปกรณ์อื่นๆ เพื่อยึดและปล่อยส่วนสะพานสำเร็จรูปในระหว่างกระบวนการยกและจัดวาง
• ระบบนำทาง: ระบบที่ช่วยในการจัดตำแหน่งและตำแหน่งของตัวเรียกใช้งานอย่างแม่นยำ ช่วยให้มั่นใจได้ว่าส่วนชิ้นส่วนสำเร็จรูปจะถูกวางอย่างถูกต้อง
• ห้องควบคุม: ห้องควบคุมหรือห้องควบคุมที่ผู้ปฏิบัติงานตรวจสอบและควบคุมการทำงานของ Beam Launcher ประกอบด้วยแผงควบคุม จอแสดงผล และอุปกรณ์สื่อสารที่จำเป็น
• ระบบไฟฟ้า: Beam Launcher ขับเคลื่อนโดยระบบไฟฟ้าหรือไฮดรอลิก ซึ่งรวมถึงมอเตอร์ ปั๊ม และส่วนประกอบอื่นๆ เพื่อขับเคลื่อนการเคลื่อนที่ของตัวเรียกใช้งาน
• คุณลักษณะด้านความปลอดภัย: กลไกป้องกันการโอเวอร์โหลด ระบบเบรกฉุกเฉิน และคุณลักษณะด้านความปลอดภัยอื่น ๆ เพื่อรับรองความปลอดภัยของบุคลากรและอุปกรณ์ระหว่างการทำงาน
• ระบบควบคุม: ระบบควบคุมด้วยคอมพิวเตอร์ที่ช่วยให้ผู้ปฏิบัติงานสามารถจัดการและประสานงานการเคลื่อนไหวของ Beam Launcher รวมถึงการยก การขนย้าย และการวางชิ้นส่วนสำเร็จรูป













การใช้เครื่องยิงคานก่อสร้างสะพานมีข้อดีหลายประการในการก่อสร้างสะพาน สะพานลอย และทางหลวงยกระดับ ข้อดีเหล่านี้ช่วยเพิ่มประสิทธิภาพ ความปลอดภัย และความคุ้มค่าในกระบวนการก่อสร้างโดยรวม นี่คือข้อดีที่สำคัญบางประการ:



• ความเร็วและประสิทธิภาพ: Beam Launchers ช่วยเร่งกระบวนการก่อสร้างสะพานได้อย่างมาก โดยทำให้สามารถวางชิ้นส่วนสำเร็จรูปหลายชิ้นพร้อมกันได้ ส่งผลให้โครงการแล้วเสร็จเร็วขึ้นเมื่อเทียบกับวิธีการก่อสร้างแบบเดิมๆ
• ลดเวลาการก่อสร้าง: ความสามารถในการยกและวางส่วนสะพานสำเร็จรูปด้วยความแม่นยำช่วยลดเวลาที่ต้องใช้ในการประกอบ ลดการหยุดชะงักของการจราจร และปรับปรุงระยะเวลาของโครงการโดยรวม
• ความปลอดภัยที่เพิ่มขึ้น: เครื่องยิงลำแสงช่วยเพิ่มความปลอดภัยโดยลดความจำเป็นในการให้บุคลากรทำงานบนที่สูงหรือใกล้กับงานยกของหนัก ระบบควบคุมอัตโนมัติและคอมพิวเตอร์มีส่วนช่วยให้กระบวนการก่อสร้างมีความปลอดภัยและมีการควบคุม
• ความแม่นยำและความแม่นยำ: เครื่องยิงลำแสงมีระบบควบคุมขั้นสูงที่รับประกันตำแหน่งและการจัดตำแหน่งที่แม่นยำของชิ้นส่วนสำเร็จรูป นำไปสู่ความแม่นยำที่ดีขึ้นในการก่อสร้างโครงสร้างส่วนบนของสะพาน
• ความคล่องตัว: เครื่องจักรเหล่านี้สามารถปรับให้เข้ากับการกำหนดค่าสะพานต่างๆ รวมถึงช่วงตรง เส้นโค้ง และการเอียงหรือลดลงทีละน้อย สามารถปรับแต่งเพื่อรองรับความกว้างของสะพานและความสามารถในการรับน้ำหนักที่แตกต่างกันได้
• ประหยัดต้นทุน: แม้ว่าการลงทุนเริ่มแรกใน Beam Launcher จะมีความสำคัญ แต่ต้นทุนโดยรวมของการก่อสร้างสะพานก็สามารถลดลงได้ เนื่องจากใช้เวลาในการก่อสร้างเร็วขึ้น ความต้องการแรงงานลดลง และเพิ่มประสิทธิภาพในการใช้วัสดุ
• ลดผลกระทบต่อสิ่งแวดล้อมให้เหลือน้อยที่สุด: Beam Launcher บางรุ่นได้รับการออกแบบมาพร้อมคุณสมบัติเพื่อลดผลกระทบต่อสิ่งแวดล้อม เช่น ลดระดับเสียงและส่วนประกอบที่ประหยัดพลังงาน
• คุณภาพที่สม่ำเสมอ: สภาพแวดล้อมที่มีการควบคุมของการผลิตชิ้นส่วนสำเร็จรูปทำให้มั่นใจในคุณภาพที่สม่ำเสมอ และการใช้ Beam Launcher ช่วยรักษาคุณภาพนี้ในระหว่างกระบวนการประกอบ
• ความสามารถในการปรับตัวให้เข้ากับไซต์งานที่มีความท้าทาย: เครื่องยิงลำแสงสามารถใช้งานได้ในภูมิประเทศที่หลากหลายและสถานที่ก่อสร้างที่มีความท้าทาย โดยให้ความยืดหยุ่นในการใช้งาน
• การใช้ทรัพยากรอย่างเหมาะสมที่สุด: ลักษณะการควบคุมและอัตโนมัติของ Beam Launchers ช่วยเพิ่มประสิทธิภาพการใช้วัสดุก่อสร้าง ลดของเสีย และเพิ่มประสิทธิภาพทรัพยากร









เครื่องยิงลำแสงสำหรับการก่อสร้างสะพานพบการใช้งานในโครงการก่อสร้างต่างๆ ที่เกี่ยวข้องกับการประกอบโครงสร้างส่วนบนของสะพาน เครื่องจักรพิเศษเหล่านี้เหมาะอย่างยิ่งสำหรับโครงการที่ใช้ส่วนคอนกรีตสำเร็จรูปเพื่อสร้างช่วงสะพาน



• ทางหลวงยกระดับ: เครื่องยิงลำแสงมักใช้ในการก่อสร้างทางหลวงยกระดับซึ่งจำเป็นต้องมีการประกอบชิ้นส่วนสำเร็จรูปเพื่อสร้างถนนยกระดับ
• การก่อสร้างสะพาน: การใช้งานหลักคือการก่อสร้างสะพาน โดยจะใช้เครื่องยิงเพื่อยก ขนส่ง และวางส่วนของสะพานสำเร็จรูปเพื่อสร้างโครงสร้างส่วนบนของสะพาน
• สะพานลอย: สะพานซึ่งเป็นโครงสร้างยกระดับยาวมักประกอบด้วยช่วงต่างๆ จำนวนมาก ได้รับประโยชน์จากการใช้เครื่องยิงคานเพื่อการจัดวางชิ้นส่วนสำเร็จรูปอย่างมีประสิทธิภาพ
• สะพานลอยและสะพานลอย: Beam Launchers ถูกนำมาใช้ในการก่อสร้างสะพานลอยและสะพานลอย โดยเฉพาะในเขตเมืองที่จำเป็นต้องใช้ถนนยกระดับเพื่อเดินผ่านทางแยกหรือพื้นที่แออัด
• สะพานลอยทางรถไฟ: ในการก่อสร้างทางรถไฟ Beam Launcher สามารถใช้ประกอบสะพานลอยและสะพานได้ ช่วยให้สามารถติดตั้งส่วนชิ้นส่วนสำเร็จรูปได้อย่างมีประสิทธิภาพและรวดเร็ว
• การแลกเปลี่ยน: การก่อสร้างทางแยกต่างระดับที่ซับซ้อนที่เกี่ยวข้องกับการสร้างโครงสร้างยกระดับจะได้รับประโยชน์จากความเร็วและความแม่นยำที่เสนอโดย Beam Launchers
• การเปลี่ยนสะพานอย่างรวดเร็ว: Beam Launcher สามารถใช้ในโครงการเปลี่ยนสะพานอย่างรวดเร็ว โดยมีเป้าหมายเพื่อลดเวลาการหยุดทำงานของเส้นทางการขนส่งที่มีอยู่ให้เหลือน้อยที่สุดโดยการติดตั้งส่วนสำเร็จรูปอย่างรวดเร็ว
• สะพานโค้ง: Beam Launchers สามารถปรับให้เข้ากับการกำหนดค่าสะพานต่างๆ รวมถึงสะพานโค้ง ทำให้เหมาะสำหรับโครงการที่มีรูปทรงที่ไม่ได้มาตรฐาน
• สะพานช่วงยาว: สำหรับการก่อสร้างสะพานช่วงยาวซึ่งช่วงอาจมีขนาดใหญ่เป็นพิเศษ Beam Launchers มีวิธีการประกอบที่คุ้มค่าและมีประสิทธิภาพ
• การซ่อมแซมฉุกเฉิน: ในกรณีที่สะพานหรือสะพานลอยต้องมีการซ่อมแซมหรือเปลี่ยนฉุกเฉิน Beam Launchers สามารถเร่งกระบวนการให้เร็วขึ้น และลดผลกระทบต่อเครือข่ายการคมนาคมขนส่ง
• โครงการโครงสร้างพื้นฐานในเมือง: ในพื้นที่เมืองที่มีประชากรหนาแน่น ซึ่งข้อจำกัดด้านพื้นที่และความจำเป็นในการรบกวนการจราจรน้อยที่สุดถือเป็นสิ่งสำคัญ Beam Launchers นำเสนอโซลูชันที่มีประสิทธิภาพสำหรับการก่อสร้างสะพาน







ขั้นตอนการผลิต Bridge Erection Beam Launcher เกี่ยวข้องกับหลายขั้นตอน ตั้งแต่การออกแบบและการผลิต ไปจนถึงการประกอบและการทดสอบ แม้ว่าขั้นตอนเฉพาะอาจแตกต่างกันไปขึ้นอยู่กับผู้ผลิตและประเภทของตัวเรียกใช้งานที่ผลิต ต่อไปนี้เป็นภาพรวมทั่วไปของขั้นตอนการผลิต:



• การออกแบบและวิศวกรรม: กระบวนการเริ่มต้นด้วยขั้นตอนการออกแบบและวิศวกรรม วิศวกรสร้างแผนและข้อกำหนดโดยละเอียดสำหรับเครื่องยิงคานสร้างสะพานโดยอิงตามความต้องการของโครงการ ความสามารถในการรับน้ำหนัก และปัจจัยอื่นๆ
• การเลือกใช้วัสดุ: เมื่อการออกแบบเสร็จสิ้น จะเลือกวัสดุที่เหมาะสมโดยพิจารณาจากปัจจัยต่างๆ เช่น ความแข็งแรง ความทนทาน และน้ำหนัก วัสดุทั่วไป ได้แก่ เหล็กที่มีความแข็งแรงสูงสำหรับโครงสร้างหลักและส่วนประกอบ
• การประดิษฐ์ส่วนประกอบ: การประดิษฐ์เกี่ยวข้องกับการตัด การสร้าง และการขึ้นรูปส่วนประกอบต่างๆ ของ Beam Launcher ตามข้อกำหนดการออกแบบ ซึ่งรวมถึงคานหลัก ขาโครงสำหรับตั้งสิ่งของ รถขน กลไกการยก และองค์ประกอบโครงสร้างอื่นๆ
• การเชื่อมและการประกอบ: ส่วนประกอบถูกเชื่อมเข้าด้วยกันเพื่อสร้างโครงสร้างหลักของ Beam Launcher การเชื่อมที่แม่นยำเป็นสิ่งสำคัญอย่างยิ่งในการรับประกันความสมบูรณ์ของโครงสร้างและความเสถียรของลอนเชอร์
• การรักษาพื้นผิว: โครงสร้างที่ประกอบผ่านกระบวนการปรับสภาพพื้นผิว เช่น การพ่นทรายและการทาสี เพื่อป้องกันการกัดกร่อนและให้ผลลัพธ์ที่คงทน
• การติดตั้งกลไกการยก: มีการติดตั้งกลไกการยกซึ่งอาจรวมถึงรอก เครน หรืออุปกรณ์อื่นๆ บนแคร่ กลไกเหล่านี้มีความสำคัญอย่างยิ่งในการยกและขนส่งส่วนสะพานสำเร็จรูป
• บูรณาการระบบควบคุม: ระบบควบคุมด้วยคอมพิวเตอร์ถูกรวมเข้ากับ Beam Launcher เพื่ออำนวยความสะดวกในการกำหนดตำแหน่ง การควบคุมการเคลื่อนไหว และระบบอัตโนมัติที่แม่นยำ ซึ่งรวมถึงการติดตั้งเซ็นเซอร์ แอคชูเอเตอร์ และแผงควบคุมในห้องโดยสารของผู้ปฏิบัติงาน
• การทดสอบและการควบคุมคุณภาพ: Beam Launcher ที่ประกอบแล้วผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมดทำงานตามที่ออกแบบไว้ ซึ่งรวมถึงการทดสอบน้ำหนักบรรทุก การทดสอบการเคลื่อนไหว และการตรวจสอบคุณสมบัติด้านความปลอดภัย มีการใช้มาตรการควบคุมคุณภาพเพื่อให้เป็นไปตามมาตรฐานและข้อบังคับอุตสาหกรรม
• การชุมนุมครั้งสุดท้าย: ตัวเรียกใช้งานได้รับการประกอบอย่างสมบูรณ์ และมีการเพิ่มส่วนประกอบเพิ่มเติม เช่น น้ำหนักถ่วง การควบคุมสิ่งแวดล้อม และคุณลักษณะด้านความปลอดภัย
• เอกสารและการปฏิบัติตามข้อกำหนด: มีการจัดเตรียมเอกสารประกอบ รวมถึงคู่มือผู้ใช้ แนวทางด้านความปลอดภัย และใบรับรองการปฏิบัติตามข้อกำหนด Beam Launcher จะต้องเป็นไปตามมาตรฐานความปลอดภัยและกฎระเบียบที่เกี่ยวข้อง
• การขนส่งและการติดตั้ง: หาก Beam Launcher ออกแบบมาให้สามารถเคลื่อนย้ายได้ ก็เตรียมขนส่งไปยังสถานที่ก่อสร้าง นอกสถานที่ มีการติดตั้งตัวเรียกใช้งานและเตรียมพร้อมสำหรับการใช้งาน







Henan Mine Crane Co., Ltd ได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด เมื่อบรรลุผลตามโครงการริเริ่มนี้ จำนวนชุดทั้งหมดจะเกิน 500 ชุด ซึ่งบรรลุอัตราเครือข่ายอุปกรณ์ 95% ปัจจุบัน มีสายการผลิตการเชื่อม 32 เส้น และมีแผนจะติดตั้งเพิ่มอีก 50 เส้น อัตราการทำงานอัตโนมัติโดยรวมสำหรับสายผลิตภัณฑ์ทั้งหมดสูงถึง 85% แล้ว
