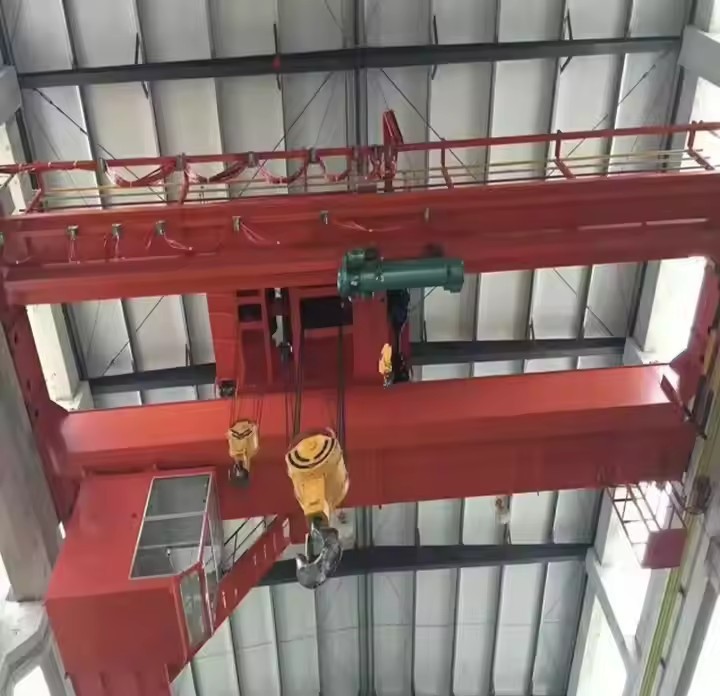

เครนเหนือศีรษะ Qd สำหรับงานหนัก

เครนเหนือศีรษะ QD คืออะไร

คิวดีโดยทั่วไปหมายถึงกโมเดลเครนเหนือศีรษะคานคู่-ออกแบบมาสำหรับการยกอุตสาหกรรมหนัก-เรียกอีกอย่างว่าเครน EOT (การเดินทางเหนือศีรษะด้วยไฟฟ้า) คุณสมบัติที่สำคัญ ได้แก่ :

โครงสร้างคานคู่ (คานคู่)เพื่อความสามารถในการรับน้ำหนักและความแข็งแกร่งที่สูงขึ้น เจอาร์เครนกรุ๊ป

ชนชั้นแรงงานที่ทำงานหนัก-(A5–A7 บางครั้งอาจถึง A8) ซึ่งหมายความว่าสร้างขึ้นสำหรับงานยกบ่อยครั้งและมีความต้องการสูง

ความสามารถในการยกขนาดใหญ่มักจะตั้งแต่ ~5 ตันถึง 500 ตันขึ้นไป ขึ้นอยู่กับการกำหนดค่า

ใช้ในโรงงาน โกดัง โรงงานเหล็ก โรงไฟฟ้า ท่าเรือ ฯลฯสำหรับการขนถ่ายวัสดุ

เครนเหล่านี้เคลื่อนที่ตามแนวยาวบนรางรันเวย์และมีรถเข็นที่เคลื่อนที่ไปด้านข้าง โดยมีตะขอ (หรืออุปกรณ์ยึดแบบพิเศษ) ในการยกและลดน้ำหนักบรรทุก



ตัวเลือกเครนเหนือศีรษะและสะพาน

เครนเหนือศีรษะคานคู่– โซลูชันเครนเหนือศีรษะสำหรับงานหนัก-ที่มีความสามารถในการยกมากกว่า เหมาะสำหรับใช้ในอุตสาหกรรม (ทนทานกว่าชุดอุปกรณ์เบา)

ชุดเครนเหนือศีรษะ R&M QX ขนาด 20 ตัน– ชุดความจุขนาดใหญ่-สำหรับการใช้งานหนัก (เช่น การผลิต/คลังสินค้า)

ชุดเครนเหนือศีรษะ R&M พร้อมรอก– โซลูชั่นเครนพร้อมรอกสำหรับการขนถ่ายวัสดุหนัก

ทำเครนเหนือศีรษะแบบยืนฟรีให้สมบูรณ์– ตัวเลือกอิสระหากไม่มีโครงสร้างทางวิ่ง



QD เทียบกับเครนเหนือศีรษะมาตรฐาน

ด้าน	เครน QD สำหรับงานหนัก	เครนหน้าที่มาตรฐาน
ชั้นปฏิบัติหน้าที่	A6-A8 (M6-M8)	A3-A5 (M3-M5)
ชีวิตการออกแบบ	30+ ปี	20-25 ปี
ปัจจัยด้านความปลอดภัย	สูงกว่า (5.5-6:1)	มาตรฐาน (5:1)
คุณภาพส่วนประกอบ	พรีเมี่ยม งานหนัก-	มาตรฐานอุตสาหกรรม
ระบบควบคุม	ขั้นสูง มักมี VFD	รีเลย์พื้นฐานหรือ PLC แบบธรรมดา
การซ่อมบำรุง	บ่อยขึ้นและคาดการณ์ได้	กำหนดมาตรฐานแล้ว
ราคาพรีเมียม	สูงขึ้น 25-50%	ราคาพื้นฐาน
ดีที่สุดสำหรับ	การใช้งานที่ต่อเนื่องและมีความต้องการสูง	ใช้งานทั่วไปเป็นระยะๆ



ตัวอย่างข้อมูลจำเพาะทางเทคนิค

ความสามารถในการยกมากถึง 500+ ตันสำหรับการใช้งานเฉพาะทาง
การจำแนกประเภทหน้าที่เทียบเท่ากับ FEM M6, M7, M8
ช่วงสูงถึง 40m+ ด้วยวิศวกรรมแบบกำหนดเอง
ยกสูงสูงถึง 50 ม. สำหรับการติดตั้งแบบพิเศษ
รอบการทำงานการทำงานต่อเนื่องในบางแอพพลิเคชั่น

นี่คือรายละเอียดที่ชัดเจนของส่วนประกอบหลักของเครนเหนือศีรษะคานคู่-รุ่น QD สำหรับงานหนัก-- ประเภทที่ใช้กันทั่วไปในการจัดการวัสดุอุตสาหกรรม (มักเรียกว่า aเครน EOT คานคู่) และออกแบบมาสำหรับความสามารถในการรับน้ำหนักสูงและการทำงานบ่อยครั้ง:

โครงสร้างสะพาน (โครงสร้างเหล็ก)

คานหลัก (คานคู่)
คานเหล็กเชื่อมแบบกล่อง-ที่รับน้ำหนักและรถเข็น

ท้ายรถม้า (ท้ายรถบรรทุก)
เชื่อมต่อคานหลักและวิ่งบนรางทางวิ่ง

ทางเดินและราวจับ
บำรุงรักษาชานชาลาการเข้าถึงบนสะพาน



กลไกการยก

การประกอบรอก

มอเตอร์ยก

ตัวลดเกียร์

กลองลวดสลิง

ลวดสลิง

ตะขอเกี่ยว

ตะขอหลัก

ตะขอเสริม (อุปกรณ์เสริมสำหรับงานหนัก)

ระบบลูกรอก / มัด

กลไกรถเข็น

โครงรถเข็น

รถเข็นทราเวลมอเตอร์

ลดเกียร์

ล้อรถเข็น

ระบบเบรก

รถเข็นกำลังเคลื่อนตัวข้ามสะพานแบกกลไกการยก



กลไกการเคลื่อนที่ของเครน

บริดจ์ ทราเวล มอเตอร์ส

ทดรอบ / กระปุกเกียร์

ล้อเครน

เบรก

บัฟเฟอร์ล้อ

กลไกนี้จะเคลื่อนย้ายเครนทั้งหมดไปตามรางรันเวย์.



ระบบไฟฟ้าและระบบควบคุม

ตู้ควบคุมไฟฟ้าหลัก

อินเวอร์เตอร์ความถี่ (VFD)- ไม่จำเป็น

ลิมิตสวิตช์ (รอกและการเดินทาง)

ระบบป้องกันการโอเวอร์โหลด

รีเลย์ควบคุมและคอนแทคเตอร์

ส่วนประกอบการกระจายพลังงาน



ระบบจ่ายไฟ

ระบบรางบัสบาร์/คอนดักเตอร์
จ่ายไฟให้กับเครน

ระบบเคเบิลเฟสตูน
จ่ายไฟให้กับรถเข็น

รถเข็นเคเบิลและเครื่องเก็บสายเคเบิล



ระบบควบคุมผู้ปฏิบัติงาน

การควบคุมจี้

รีโมทคอนโทรลวิทยุ

ห้องโดยสารคนขับ (Cab Control)– สำหรับเครนงานหนักและเครนความจุสูง

อุปกรณ์ความปลอดภัย

ตัวจำกัดการโอเวอร์โหลด

สวิตช์จำกัดการยกบนและล่าง

สวิตช์จำกัดการเดินทาง

ปุ่มหยุดฉุกเฉิน

แคลมป์ราง/แคลมป์ลม (ใช้งานกลางแจ้ง)

อุปกรณ์ป้องกัน-การชนกัน (เครนหลายตัว)

บัฟเฟอร์หยุด

ส่วนประกอบเสริม

ระบบหล่อลื่น

แผ่นป้ายและแผนภูมิโหลด

สลักเกลียว ตัวยึด หมุด

ระบบป้องกันสีและการกัดกร่อน

ร่าง

เทคนิคหลัก





ข้อดีของเครนเหนือศีรษะ-Duty QD

1. ความสามารถในการรับน้ำหนักสูงและความแข็งแรงของโครงสร้าง

มีโครงสร้างกล่องคานคู่-ความแข็งแกร่งที่ดีเยี่ยมและการกระจายน้ำหนัก

เหมาะสำหรับการยกของหนักปานกลางถึงพิเศษ-, โดยทั่วไป5–500+ ตัน

การโก่งตัวน้อยที่สุดภายใต้โหลดเต็ม ช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยและมั่นคง

2. ชนชั้นแรงงานที่มีหน้าที่การงานหนัก-

ออกแบบมาสำหรับความถี่สูง-และการทำงานต่อเนื่อง

การแบ่งประเภทหน้าที่การทำงานตามปกติA5–A7 (เฟม 2 ม.–4 ม.)

เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงซึ่งมีรอบการยกซ้ำๆ

3. ช่วงขนาดใหญ่และความสูงในการยกสูง

รองรับช่วงขนาดใหญ่และการเดินทางตะขอมากขึ้น

ช่วยให้สามารถใช้พื้นที่เวิร์กช็อปให้เกิดประโยชน์สูงสุด

เหมาะสำหรับโรงงานที่มีอ่าวกว้างและอาคารสูง

4. ประสิทธิภาพการยกสูง

การเคลื่อนไหวที่เป็นอิสระสำหรับ:

รอก

รถเข็นเดินทาง

สะพานเดินทาง

เปิดใช้งานการจัดการวัสดุที่รวดเร็ว แม่นยำ และมีประสิทธิภาพ

ลดการหยุดทำงานของการผลิตและต้นทุนแรงงาน

5. ตัวเลือกการกำหนดค่าที่ยืดหยุ่น

สามารถใช้ได้กับ:

รอกหลัก+รอกเสริม

ห้องโดยสาร จี้ หรือรีโมทคอนโทรล

ไดรฟ์ความถี่ตัวแปร (VFD)

สามารถปรับแต่งสำหรับทนความร้อน ป้องกันฝุ่น ป้องกันการระเบิด-ฯลฯ

6. ประสิทธิภาพด้านความปลอดภัยที่ดีเยี่ยม

พร้อมอุปกรณ์ความปลอดภัยครบครัน:

ตัวจำกัดการโอเวอร์โหลด

ลิมิตสวิตช์

หยุดฉุกเฉิน

ระบบป้องกันการชน-

สอดคล้องกับมาตรฐาน ISO, FEM, GB และ CE

7. บำรุงรักษาง่ายและอายุการใช้งานยาวนาน

ทางเดินและแท่นบำรุงรักษาปรับปรุงการเข้าถึง

อนุญาตให้ใช้ส่วนประกอบแบบโมดูลาร์การเปลี่ยนและบริการอย่างรวดเร็ว

รับประกันว่าวัสดุคุณภาพสูง-อายุการใช้งานยาวนาน



การใช้งานเครนเหนือศีรษะ-Duty QD

1.โรงงานอุตสาหกรรมและการผลิต

การผลิตเครื่องจักร

การประกอบเครื่องจักรกลหนัก

การจัดการแม่พิมพ์และแม่พิมพ์

การวางตำแหน่งส่วนประกอบขนาดใหญ่

2.อุตสาหกรรมเหล็กและโลหะ

โรงถลุงเหล็ก

การประชุมเชิงปฏิบัติการกลิ้ง

โรงหล่อ

การจัดการบิลเล็ต แผ่นพื้น และคอยล์

3.อุตสาหกรรมพลังงานและพลังงาน

การก่อสร้างโรงไฟฟ้า

การติดตั้งกังหันและเครื่องกำเนิดไฟฟ้า

การจัดการหม้อแปลงไฟฟ้า

สิ่งอำนวยความสะดวกด้านพลังงานนิวเคลียร์และพลังความร้อน

4.การต่อเรือและการผลิตหนัก

อู่ต่อเรือ

การสร้างโครงสร้างนอกชายฝั่ง

ชุดเชื่อมขนาดใหญ่

การดำเนินการยกโมดูล

5.การก่อสร้างและโครงสร้างพื้นฐาน

โรงงานก่อสร้างสะพาน

ลานคอนกรีตสำเร็จรูป

การประชุมเชิงปฏิบัติการโครงสร้างเหล็กขนาดใหญ่

การประกอบเครื่องอุโมงค์และโล่

6.คลังสินค้าและโลจิสติกส์ (งานหนัก)

คลังสินค้าวัสดุเหล็ก

สถานที่จัดเก็บเครื่องจักร

ศูนย์โลจิสติกส์ภายในท่าเรือ

สถานีขนส่งสินค้าหนัก



กระบวนการผลิตเครนเหนือศีรษะ QD แบบ Heavy Duty

1. การออกแบบและวิศวกรรม

ความสามารถในการรับน้ำหนัก ช่วง ความสูงในการยก การยืนยันระดับหน้าที่

การคำนวณความแข็งแรงของโครงสร้าง (การโก่งตัวของคาน การวิเคราะห์ความเค้น)

การเลือกใช้รอก มอเตอร์ ทดรอบ เบรก และระบบไฟฟ้า

เอาท์พุตการวาด: การจัดเรียงทั่วไป ภาพวาดคาน แผนผังไฟฟ้า

มาตรฐานที่ใช้:GB / FEM / ISO / CE (ตามต้องการ)

2.การเตรียมวัตถุดิบ

แผ่นและส่วนเหล็กโครงสร้างที่มีความแข็งแรงสูง-

การตรวจสอบเหล็ก:

การตรวจสอบความหนา

การทดสอบคุณสมบัติทางกล

การตรวจสอบข้อบกพร่องของพื้นผิว

วัสดุที่ผ่านการรับรองซึ่งใช้สำหรับงานหนัก-

3. การผลิตคานหลัก

การตัดแผ่นเหล็ก (CNC เปลวไฟ / การตัดพลาสม่า)

การประกอบกล่อง-แบบคานคู่

การเชื่อมอาร์กใต้น้ำอัตโนมัติ

การตรวจสอบรอยเชื่อม (UT / MT หากจำเป็น)

การปรับมุมโค้งและการแก้ไขความตรง

4. สิ้นสุดการผลิตการขนส่ง

การเชื่อมและการตัดเฉือนปลายคาน

การติดตั้ง:

ล้อเครน

ตลับลูกปืน

ตัวลดเกียร์

มอเตอร์ท่องเที่ยว

ระบบเบรก

การตรวจสอบการจัดตำแหน่งและความแม่นยำของมิติ

5. การตัดเฉือนและการประมวลผลส่วนประกอบ

เครื่องจักรกลที่มีความแม่นยำของ:

เพลาล้อ

ที่นั่งแบริ่ง

หน้าแปลนเชื่อมต่อ

การรักษาพื้นผิวของชิ้นส่วนกลึง

การทดลองประกอบชิ้นส่วนเครื่องจักรกล

6. การประกอบรอกและรถเข็น

การประกอบกลไกการยก:

มอเตอร์รอก

ตัวลดเกียร์

กลองลวดสลิง

ลวดสลิง

บล็อกตะขอ (หลักและอุปกรณ์เสริมหากจำเป็น)

การประกอบโครงรถเข็น

การทดสอบการทำงานของรถเข็นและการปรับเบรก

7. การติดตั้งระบบไฟฟ้า

การติดตั้ง:

ตู้ควบคุม

มอเตอร์และลิมิตสวิตช์

ระบบป้องกันการโอเวอร์โหลด

VFD (หากระบุ)

สายไฟของ:

ระบบการเดินทางแบบสะพาน

ระบบการเดินทางด้วยรถเข็น

ระบบรอก

ฉนวนไฟฟ้าและการทดสอบความต่อเนื่อง

8.การรักษาพื้นผิวและการทาสี

การยิงระเบิดตามมาตรฐาน Sa2.5

น้ำยาเคลือบรองพื้นป้องกัน-การกัดกร่อน

การทาสีขั้นกลางและขั้นสุดท้าย

การตรวจสอบสีและความหนา

มีสารเคลือบพิเศษ (ทางทะเล ทนความร้อน- อีพ็อกซี่)

9.ก่อน-การประกอบและการทดสอบในโรงงาน

การประกอบเครนเต็มตัวก่อน- (หรือการประกอบหลัก)

ไม่มี-การทดสอบการทำงานของโหลด

การทดสอบโหลด (คงที่และไดนามิก)

การเดินทาง การยก การเบรก และการทดสอบสวิตช์จำกัด

การตรวจสอบเสียงและการสั่นสะเทือน

10.การตรวจสอบและรับรองคุณภาพ

การตรวจสอบมิติ

การตรวจสอบคุณภาพการเชื่อม

การตรวจสอบความปลอดภัยทางไฟฟ้า

ใบรับรองการทดสอบโหลด

การตรวจสอบโดยบุคคลที่สาม- (SGS, BV, TUV หากจำเป็น)

11.การบรรจุและการจัดส่ง

การถอดประกอบเพื่อการขนส่ง

ส่งออก-บรรจุภัณฑ์มาตรฐาน:

มีการป้องกันโครงสร้างเหล็ก

ชิ้นส่วนไฟฟ้าปิดผนึก

ป้ายอะไหล่

เอกสารประกอบ:

คู่มือการใช้งาน

ใบรับรองการทดสอบ

ภาพวาดการติดตั้ง

ใบรับรองคุณภาพ

มุมมองการประชุมเชิงปฏิบัติการ:

บริษัทได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด (ชุด) หลังจากเสร็จสิ้นแผน จะมีมากกว่า 500 ชุด (ชุด) และอัตราการเชื่อมต่อเครือข่ายอุปกรณ์จะถึง 95%. 32 เส้นเชื่อมถูกใช้งาน มีการวางแผน 50 ชุดที่จะติดตั้ง และอัตราอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึง 85%
