วิธีการตรวจจับฮาร์ดแวร์ตัวเปลี่ยนความถี่:
1: การทดสอบแบบสถิต
1.1 ทดสอบวงจรเรียงกระแส
ค้นหาเทอร์มินัล P และเทอร์มินัล N ของแหล่งจ่ายไฟ DC ภายในของอินเวอร์เตอร์ ปรับมัลติมิเตอร์เป็นไฟล์ความต้านทาน X10 แถบตัวบ่งชี้สีแดงเป็น P และแถบตัวบ่งชี้สีดำเป็น R, S, T ตามลำดับ ควรมีแนวต้านประมาณหลายสิบยูโร และสมดุลโดยพื้นฐานแล้ว แต่แถบสีดำจะเชื่อมต่อกับเทอร์มินัล P แทน แถบสีแดงจะรับ R, S และ T ตามลำดับ และมีแนวต้านใกล้กับอนันต์ นำแถบสีแดงไปทางด้าน N- และทำซ้ำขั้นตอนข้างต้นเพื่อให้ได้ผลลัพธ์เดียวกัน หากคุณได้รับผลลัพธ์ต่อไปนี้ คุณสามารถระบุได้ว่าวงจรมีความผิดปกติ A. ความต้านทานไม่สมดุลสามเฟส- ซึ่งสามารถอธิบายความล้มเหลวของบริดจ์เรกติไฟเออร์ได้ B. เมื่อแถบสีแดงเชื่อมต่อกับเทอร์มินัล P ความต้านทานจะไม่มีที่สิ้นสุด และสามารถสรุปได้ว่าข้อผิดพลาดของบริดจ์ตัวเรียงกระแสหรือตัวต้านทานสตาร์ทล้มเหลว
1.2 ทดสอบวงจรอินเวอร์เตอร์
แกนโต๊ะสีแดงเชื่อมต่อกับด้าน P- แท่งโต๊ะสีดำเชื่อมต่อกับ U, V, W ตามลำดับ ควรมีแนวต้านหลายสิบยูโร และโดยพื้นฐานแล้วแนวต้านของแต่ละเฟสจะเท่ากัน ระยะย้อนกลับควรไม่มีที่สิ้นสุด เชื่อมต่อมิเตอร์สีดำเข้ากับขั้ว N ทำซ้ำขั้นตอนข้างต้นเพื่อให้ได้ผลลัพธ์เดียวกัน มิฉะนั้น คุณสามารถระบุความล้มเหลวของโมดูลอินเวอร์เตอร์ได้
การทดสอบแบบไดนามิก
หลังจากที่ผลการทดสอบแบบคงที่เป็นปกติ การทดสอบแบบไดนามิกสามารถทำได้ นั่นคือ เครื่องทดสอบกำลังเชื่อมต่ออยู่ ก่อนและหลังเปิดเครื่อง คุณต้องใส่ใจกับประเด็นต่อไปนี้:
2.1. ก่อนเปิดเครื่อง ตรวจสอบให้แน่ใจว่าอินพุตและเอาต์พุตของวงจรหลักของแหล่งจ่ายไฟกลับด้านหรือไม่ หากแรงดันไฟฟ้าอินพุตไม่ถูกต้อง หากอินพุตและเอาท์พุตกลับด้านหรือเชื่อมต่อแหล่งจ่ายไฟ 380V กับอินเวอร์เตอร์ 220V เครื่องบินทิ้งระเบิดจะปรากฏขึ้น ตัวเก็บประจุ วาริสเตอร์ โมดูล ฯลฯ)
2.2. ตรวจสอบว่าแต่ละอินเทอร์เฟซของอินเวอร์เตอร์เชื่อมต่ออย่างถูกต้องหรือไม่ และการเชื่อมต่อหลวมหรือไม่ หากการเชื่อมต่อผิดปกติอาจทำให้อินเวอร์เตอร์ทำงานผิดปกติได้ ในกรณีที่รุนแรงอาจทำให้เกิดการระเบิดและสถานการณ์อื่นๆ
2.3. หลังจากเปิดเครื่องแล้ว เนื้อหาที่แสดงข้อผิดพลาดจะถูกตรวจพบ และข้อบกพร่องและสาเหตุจะถูกกำหนดในขั้นต้น
2.4. หากไม่มีการแสดงข้อผิดพลาด ขั้นแรกให้ตรวจสอบว่าพารามิเตอร์ผิดปกติหรือไม่ จากนั้นจึงคืนค่าพารามิเตอร์กลับเป็นการตั้งค่าจากโรงงาน สตาร์ทอินเวอร์เตอร์โดยไม่มีโหลด (ไม่ได้เชื่อมต่อมอเตอร์) และทดสอบแรงดันไฟฟ้าเอาท์พุตเฟส U, V, W สาม- หากไม่มีเฟสขาด, เฟสสาม-ไม่สมดุล ฯลฯ โมดูลหรือบอร์ดไดรเวอร์มีข้อบกพร่อง
2.5. การทดสอบโหลดภายใต้แรงดันไฟฟ้าเอาท์พุตปกติ (ไม่มีการสูญเสียเฟส, สมดุลสามเฟส) เมื่อทำการทดสอบ วิธีที่ดีที่สุดคือทดสอบแบบเต็มโหลด

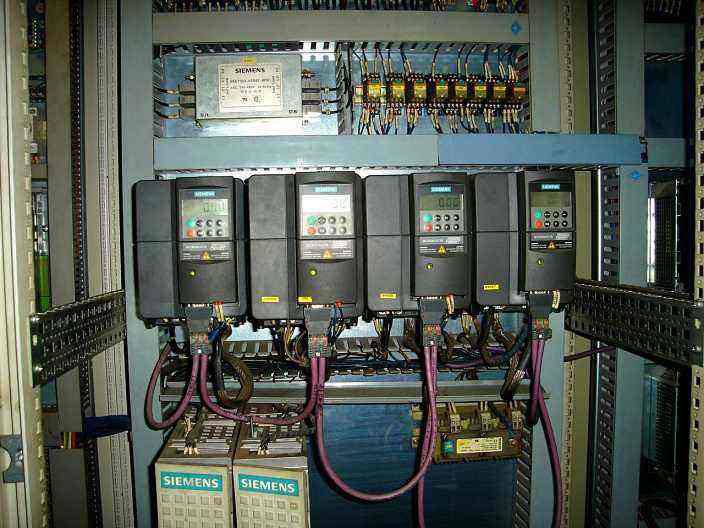

ข้อผิดพลาดทั่วไปของอินเวอร์เตอร์
ปัจจุบันสิ่งที่ผู้คนเรียกว่าระบบควบคุมความเร็ว AC ส่วนใหญ่หมายถึงระบบควบคุมความเร็วการแปลงความถี่ของมอเตอร์ไฟฟ้ากระแสสลับ ระบบควบคุมความเร็วการแปลงความถี่นั้นเหนือกว่าไดรฟ์ DC ตรงที่ใช้เป็นรูปแบบการส่งสัญญาณที่ต้องการในการใช้งานจำนวนมาก ประสิทธิภาพการควบคุมความเร็วโดยพื้นฐานแล้วคล้ายกับการควบคุมความเร็ว DC อย่างไรก็ตาม เมื่อใช้อินเวอร์เตอร์ งานบำรุงรักษาจะซับซ้อนกว่า DC ในกรณีที่เกิดข้อผิดพลาด ช่างไฟฟ้าทั่วไปของบริษัทจะจัดการกับปัญหาดังกล่าวได้ยาก ในที่นี้ การวิเคราะห์อย่างง่ายจะพิจารณาถึงสาเหตุของความผิดปกติทั่วไปของอินเวอร์เตอร์และวิธีการจัดการ
1 ความผิดระดับพารามิเตอร์:
ไม่ว่าอินเวอร์เตอร์จะสามารถตอบสนองความต้องการของระบบขับเคลื่อนที่ใช้งานได้หรือไม่ การตั้งค่าพารามิเตอร์ของอินเวอร์เตอร์มีความสำคัญมาก หากตั้งค่าพารามิเตอร์ไม่ถูกต้อง อินเวอร์เตอร์จะทำงานไม่ถูกต้อง
โดยทั่วไป โรงงานจะมีค่าเริ่มต้นสำหรับแต่ละพารามิเตอร์ พารามิเตอร์เหล่านี้เรียกว่าค่าโรงงาน ในกรณีที่ใช้ค่าพารามิเตอร์เริ่มต้นเหล่านี้ ผู้ใช้สามารถทำงานได้ตามปกติในการทำงานของแผงควบคุม แต่การทำงานของแผงควบคุมไม่ตรงตามข้อกำหนดของระบบขับเคลื่อนส่วนใหญ่ ดังนั้น ก่อนที่ผู้ใช้จะใช้อินเวอร์เตอร์อย่างถูกต้อง จะต้องตั้งค่าพารามิเตอร์อินเวอร์เตอร์ โดยส่วนใหญ่มาจากลักษณะต่อไปนี้:
(1) เพื่อยืนยันพารามิเตอร์ของมอเตอร์ อินเวอร์เตอร์จะตั้งค่ากำลังมอเตอร์ กระแส แรงดันไฟฟ้า ความเร็วการหมุน และความถี่สูงสุดในพารามิเตอร์ สามารถรับพารามิเตอร์เหล่านี้ได้โดยตรงจากแผ่นป้ายชื่อมอเตอร์
(2) วิธีการควบคุมที่ใช้โดยอินเวอร์เตอร์ เช่น การควบคุมความเร็ว การควบคุมแรงบิด การควบคุม PID หรือวิธีการอื่น หลังจากเลือกวิธีการควบคุมแล้ว โดยทั่วไปจำเป็นต้องดำเนินการระบุตัวตนแบบคงที่หรือไดนามิกตามความแม่นยำในการควบคุม
(3) ตั้งค่าโหมดเริ่มต้นของอินเวอร์เตอร์ โดยปกติอินเวอร์เตอร์จะถูกตั้งค่าให้สตาร์ทจากแผงที่โรงงาน ผู้ใช้สามารถเลือกโหมดเริ่มต้นตามสถานการณ์จริง และสามารถใช้แผงควบคุม เทอร์มินัลภายนอก และวิธีการสื่อสารได้
(4) สำหรับการเลือกสัญญาณที่กำหนด มีหลายวิธีในการตั้งค่าความถี่ของอินเวอร์เตอร์ สามารถรับได้โดยแผง จ่ายจากภายนอก จ่ายแรงดันหรือกระแสภายนอก และวิธีการสื่อสารที่กำหนด แน่นอนว่าความถี่ของอินเวอร์เตอร์จะได้รับ นอกจากนี้ยังสามารถเป็นผลรวมของวิธีการเหล่านี้ตั้งแต่หนึ่งวิธีขึ้นไปก็ได้ หลังจากตั้งค่าพารามิเตอร์ข้างต้นอย่างถูกต้องแล้ว อินเวอร์เตอร์ก็สามารถทำงานได้ตามปกติ หากคุณต้องการได้รับผลการควบคุมที่ดีขึ้น คุณสามารถแก้ไขพารามิเตอร์ที่เกี่ยวข้องตามสถานการณ์จริงเท่านั้น
การจัดการข้อผิดพลาดในการตั้งค่าพารามิเตอร์: เมื่อเกิดข้อผิดพลาดในการตั้งค่าพารามิเตอร์ อินเวอร์เตอร์จะไม่สามารถทำงานได้ตามปกติ โดยทั่วไป พารามิเตอร์สามารถแก้ไขได้ตามคำแนะนำ ถ้าไม่เช่นนั้น วิธีที่ดีที่สุดคือคืนค่าพารามิเตอร์ทั้งหมดกลับเป็นค่าจากโรงงาน จากนั้นรีเซ็ตตามขั้นตอนข้างต้น สำหรับอินเวอร์เตอร์แต่ละบริษัท วิธีการกู้คืนพารามิเตอร์จะไม่เหมือนกัน
