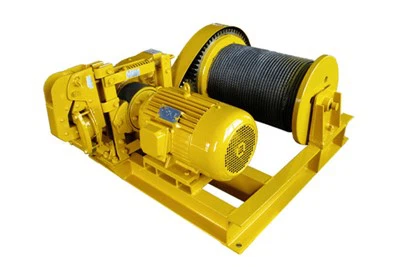

กว้านไฟฟ้า 10 ตัน

กว้านไฟฟ้าขนาด 10- ตันเป็นอุปกรณ์ขนถ่ายวัสดุที่ทรงพลังซึ่งออกแบบมาเพื่องานยก การดึง และการจัดตำแหน่งงานหนัก โดยจะแปลงพลังงานไฟฟ้าเป็นแรงเชิงกลอันทรงพลังผ่านมอเตอร์ ทำให้มีการเคลื่อนไหวที่เชื่อถือได้และควบคุมได้สำหรับน้ำหนักสูงสุด 20,000 ปอนด์ (ประมาณ. 9,072 กก.)

กว้านเหล่านี้เป็นกำลังสำคัญในอุตสาหกรรมที่ความปลอดภัย กำลัง และความแม่นยำเป็นสิ่งสำคัญที่สุด



ความจุ: 1-1200 ตัน

ความยาวเชือก: 6-2500ม

ความสูงในการยก: ปรับแต่งตามเงื่อนไขของไซต์ของลูกค้า

แรงดันไฟฟ้าที่รุนแรง: 220V~690V, 50-60Hz, 3ph AC

ระดับการป้องกัน: IP54 IP55

โหมดควบคุมเครน: Pendantcontrol / รีโมทคอนโทรล / การควบคุมห้องโดยสาร



มอเตอร์ไฟฟ้าแรงบิดสูง-:หัวใจสำคัญของกว้าน โดยทั่วไปจะขับเคลื่อนโดย 12V/24V DC (สำหรับรถยนต์/ทางทะเล) หรือ 110V/220V/380V/480V AC (สำหรับใช้ในอุตสาหกรรม) ออกแบบมาเพื่อให้มีแรงบิดเริ่มต้นสูงเพื่อให้สามารถเคลื่อนย้ายของหนักได้



รถไฟเกียร์ที่แข็งแกร่ง:ใช้ระบบลดเฟืองดาวเคราะห์หรือเฟืองตัวหนอนเพื่อเพิ่มแรงบิดของมอเตอร์อย่างมหาศาล ทำให้สามารถรองรับโหลดที่กำหนดได้ เฟืองดาวเคราะห์มีประสิทธิภาพและให้ความเร็วของสายที่เร็วกว่า ในขณะที่เฟืองตัวหนอนมีขนาดกะทัดรัดและมีการล็อคตัวเอง-โดยธรรมชาติ



กลองและเชือกลวด:มีดรัมเหล็กที่มีความแข็งแรงสูง-ซึ่งสามารถยึดลวดสลิงเหล็กได้จำนวนมาก (เช่น แกนลวดสลิงอิสระ IWRC คลาส 6x36 -) เส้นผ่านศูนย์กลางและความยาวของเชือกมีการระบุตามความจุและการใช้งาน

ระบบเบรกหลัก:เบรกหยุดโหลดอัตโนมัติ-ถือเป็นสิ่งสำคัญ โดยทั่วไปจะเป็นเบรกเชิงกลที่ปลอดภัยเมื่อเกิดเหตุขัดข้องซึ่งจะทำงานโดยอัตโนมัติเมื่อกว้านหยุด เพื่อป้องกันไม่ให้โหลดลื่นไถลหรือลดระดับลงโดยไม่ได้ตั้งใจ

การเบรกรอง (อุปกรณ์เสริม):หลายรุ่นมีระบบเบรกแบบรีเจนเนอเรทีฟหรือไดนามิกภายในมอเตอร์เพื่อควบคุมการลดระดับลง ช่วยลดการสึกหรอของเบรกหลัก

ระบบควบคุม:ผู้ปฏิบัติงานใช้การควบคุมแบบจี้ (รีโมทแบบมีสายหรือไร้สาย) เพื่อการทำงานที่ปลอดภัยจากระยะไกล การควบคุมประกอบด้วยการควบคุมไปข้างหน้า ถอยหลัง และการควบคุมความเร็วแบบแปรผัน

การก่อสร้าง:สร้างด้วยวัสดุที่ทนทาน เช่น เหล็กชุบแข็งและโลหะผสมเกรดสูง-เพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง รวมถึงสภาพอากาศ ฝุ่น และบรรยากาศที่มีฤทธิ์กัดกร่อน หลายรุ่นมีระดับ IP55/IP65 สำหรับการกันน้ำและฝุ่น



4. ร่าง









กว้านไฟฟ้าขนาด 10- ตัน (20,000 ปอนด์ / 9,072 กก.) เป็นอุปกรณ์ทรงพลังที่ออกแบบมาสำหรับการยกและดึงงานหนัก ข้อดีของมันชัดเจนเมื่อเปรียบเทียบกับกว้านประเภทอื่นๆ เช่น ไฮดรอลิกหรือแบบแมนนวล และในบริบทของงานหนักที่มันถูกสร้างมาเพื่อมัน

ข้อได้เปรียบที่สำคัญของรอกไฟฟ้าขนาด 10 ตัน:

1. ใช้งานง่ายและการดำเนินงาน

การควบคุมง่ายๆ:โดยทั่วไปแล้ว กว้านไฟฟ้าจะทำงานผ่านรีโมทคอนโทรลแบบใช้มือถือ (จี้) หรือแผงควบคุม ช่วยให้ผู้ปฏิบัติงานควบคุมกว้านจากจุดชมวิวที่ปลอดภัยและอยู่ห่างจากโหลดและสายเคเบิล

การควบคุมความแม่นยำ:ให้การควบคุมความเร็วและการเคลื่อนไหวที่ดีเยี่ยม ช่วยให้วางตำแหน่งน้ำหนักมากได้อย่างแม่นยำ คุณลักษณะต่างๆ เช่น การควบคุมความเร็วแบบแปรผันช่วยให้สามารถเคลื่อนที่ได้ช้า-สมบูรณ์แบบ ซึ่งมีความสำคัญอย่างยิ่งต่อความปลอดภัยและความแม่นยำในการประกอบและการก่อสร้าง

2. แหล่งพลังงานที่สะดวกสบาย

แหล่งจ่ายไฟมาตรฐาน:ซึ่งทำงานโดยใช้พลังงานไฟฟ้ามาตรฐาน (เช่น 110V/240V AC หรือ 12V/24V DC) ทำให้ง่ายต่อการจ่ายไฟในสถานที่ทำงานโดยใช้เครื่องกำเนิดไฟฟ้าหรือในศูนย์บริการที่มีปลั๊กไฟที่มีอยู่

ไม่ต้องการระบบเพิ่มเติม:ต่างจากกว้านไฮดรอลิกตรงที่ไม่จำเป็นต้องใช้ชุดส่งกำลังไฮดรอลิก สายยาง หรือการเชื่อมต่อ PTO (ระบบส่งกำลัง-) กับเครื่องยนต์ ซึ่งจะทำให้การตั้งค่าง่ายขึ้นและลดจำนวนส่วนประกอบที่อาจล้มเหลวได้

3. การทำงานที่สะอาดและเงียบ

เสียงรบกวนต่ำ:มอเตอร์ไฟฟ้าเงียบกว่าระบบไฮดรอลิกหรือเครื่องยนต์สันดาปภายในอย่างมาก นี่เป็นข้อได้เปรียบที่สำคัญในสภาพแวดล้อมที่ไวต่อเสียง- เช่น เวิร์กช็อปในร่ม สถานที่ก่อสร้างในเมือง หรือการจัดเตรียมกิจกรรม

ไม่มีการรั่วไหลของของเหลว:ไม่มีความเสี่ยงต่อการรั่วไหลของน้ำมันไฮดรอลิก ซึ่งอาจเลอะเทอะ เป็นอันตรายต่อสิ่งแวดล้อม และเสี่ยงต่อการลื่นไถล ทำให้เหมาะสำหรับสภาพแวดล้อมที่สะอาด เช่น โรงงานผลิตหรือโรงงานแปรรูปอาหาร

4. ประสิทธิภาพสูงและสมรรถนะสูง

พลังทันที:มอเตอร์ไฟฟ้าให้แรงบิดทันทีเพื่อดึงพลังทันทีเมื่อทำงาน

ประสิทธิภาพที่สม่ำเสมอ:ให้กำลังดึงที่สม่ำเสมอตลอดการทำงาน โดยไม่ได้รับผลกระทบจาก RPM ของเครื่องยนต์ (เช่นเดียวกับกว้าน PTO) ประสิทธิภาพจะคงที่ตราบเท่าที่แหล่งจ่ายไฟมีความสม่ำเสมอ

5. คุณสมบัติด้านความปลอดภัย

การเบรกภายใน:กว้านไฟฟ้าส่วนใหญ่ติดตั้งเบรกอัตโนมัติแบบป้องกันความผิดพลาด (โดยปกติจะเป็นเบรกแบบกลไกที่ทำงานเมื่อไฟฟ้าถูกตัด) เบรกนี้จะกักโหลดโดยอัตโนมัติหากไฟฟ้าดับหรือปล่อยการควบคุม เพื่อป้องกันสถานการณ์อันตรายที่ไม่สามารถควบคุมได้

การป้องกันการโอเวอร์โหลด:หลายรุ่นมี-เซอร์กิตเบรกเกอร์ในตัวหรือระบบป้องกันความร้อนเกินพิกัดที่จะปิดกว้านโดยอัตโนมัติหากดึงกระแสไฟมากเกินไป ป้องกันมอเตอร์ไหม้และไฟไหม้จากไฟฟ้า

6. ความน่าเชื่อถือและการบำรุงรักษาต่ำ

ส่วนประกอบน้อยลง:เนื่องจากไม่ต้องบำรุงรักษาเครื่องยนต์ ปั๊มไฮดรอลิก ของเหลว หรือตัวกรอง รอกไฟฟ้าจึงมีการออกแบบที่เรียบง่ายและมีจุดเสียหายน้อยลง

การบำรุงรักษาง่ายขึ้น:การบำรุงรักษาตามปกติมักเกี่ยวข้องกับการตรวจสอบการเชื่อมต่อไฟฟ้า การตรวจสอบสายเคเบิล/เชือก และตรวจสอบให้แน่ใจว่าเบรกทำงานอย่างถูกต้อง ซึ่งมักจะง่ายกว่าการบำรุงรักษาระบบไฮดรอลิกที่ซับซ้อน

7. ความคล่องตัวและการติดตั้ง

การติดตั้งที่ยืดหยุ่น:ขนาดกะทัดรัดและเป็นธรรมชาติ-ทำให้ติดตั้งบนพื้นผิวต่างๆ ได้ง่ายขึ้น รวมถึงรถพ่วง รถบรรทุก ในโกดัง หรือบนโครงยึดแบบถาวรและแบบพกพา

การใช้งานที่หลากหลาย:สิ่งเหล่านี้เป็นตัวเลือก-สำหรับหลายอุตสาหกรรม รวมถึง:

การก่อสร้าง:ยกคานเหล็ก แผงคอนกรีต และเครื่องจักร

การเดินเรือและการต่อเรือ:การปล่อยและการรับเรืองานเทียบท่า

การผลิตและคลังสินค้า:การเคลื่อนย้ายอุปกรณ์หนักและการขนย้ายวัสดุ

การกู้คืนยานยนต์:สำหรับรถบรรทุกกู้คืนงานหนัก- (มักเป็นรุ่น 12V/24V DC)

สาธารณูปโภคและพลังงาน:สำหรับการดึงสายเคเบิลและการวางตำแหน่งอุปกรณ์





กว้านไฟฟ้าขนาด 10 ตัน (20,000 ปอนด์ / ~9,072 กก.) เป็นอุปกรณ์ขนถ่ายวัสดุที่ทรงพลัง หน้าที่หลักของมันคือการให้แรงดึงหรือแรงยกขนาดใหญ่ในลักษณะควบคุม ชิ้นส่วน "ไฟฟ้า" หมายความว่าใช้พลังงานจากแหล่งไฟฟ้า (เช่น แบตเตอรี่ของยานพาหนะ เครื่องกำเนิดไฟฟ้า หรือพลังงานหลัก) ทำให้เหมาะสำหรับสภาพแวดล้อมที่หลากหลายซึ่งเสียงรบกวน ควัน หรือพลังงานที่สม่ำเสมอของระบบไฮดรอลิกอาจเป็นปัญหา

การใช้งานหลักตามอุตสาหกรรม

1. ทางทะเลและนอกชายฝั่ง

นี่เป็นหนึ่งในการใช้งานทั่วไปสำหรับกว้านที่มีความจุระดับนี้

การจอดเรือและท่าเรือ:ใช้กับเรือลากจูง เรือบรรทุก และเรือขนาดใหญ่เพื่อจัดการกับแนวจอดเรือหนัก ยึดเรือให้เข้าเทียบท่าจากกระแสน้ำและกระแสน้ำ

การจัดการจุดยึด:การปรับใช้และการดึงสมอและโซ่หนักบนเรือทำงาน เรือขุด และเรือขนส่งสินค้านอกชายฝั่ง

อวนลากกว้าน:บนเรือประมง กว้านเหล่านี้จะควบคุมการใช้งานและการดึงอวนจับปลาขนาดใหญ่ (อวนลาก) ที่บรรทุกปลาที่จับได้

การจัดการโหลด:การเคลื่อนย้ายสินค้าหนัก สิ่งของ หรืออุปกรณ์เข้าและออกจากเรือ

2. การก่อสร้างและโครงสร้างพื้นฐาน

ในสถานที่ก่อสร้าง กว้านเหล่านี้จำเป็นสำหรับการยกและการวางตำแหน่งที่หนัก

การยกของหนัก:ยกคานเหล็ก แผงคอนกรีตขนาดใหญ่ โครงสร้างสำเร็จรูป- และส่วนประกอบการก่อสร้างขนาดใหญ่อื่นๆ เข้าที่

การดำเนินการ Dragline:การดึงหรือลากอุปกรณ์หนัก วัสดุ หรือเศษซากไปทั่วไซต์งาน โดยเฉพาะในพื้นที่ที่ไม่สามารถเข้าถึงเครนได้

การสกัดเสาเข็ม:ใช้กับอุปกรณ์สกัดเพื่อดึงกองแผ่นหรือปลอกออกจากพื้นหลังการใช้งาน

การตึง:ใช้แรงที่แม่นยำและแรงสูงในการดึงสายเคเบิลบนสะพานหรือโครงสร้างขนาดใหญ่

3. อุตสาหกรรมและการผลิต

ภายในโรงงาน โกดัง และร้านค้าแปรรูป

การวางตำแหน่งเครื่องจักรกลหนัก:การเคลื่อนย้ายและการจัดตำแหน่งเครื่องมือกลหลาย-ตัน เครื่องอัด เครื่องกำเนิดไฟฟ้า และอุปกรณ์อุตสาหกรรมอื่นๆ จำนวนมากอย่างแม่นยำในระหว่างการติดตั้งหรือการปรับโครงสร้างโรงงาน

การบำรุงรักษาพืช:ช่วยในการถอดและติดตั้งส่วนประกอบที่มีน้ำหนักมาก เช่น กังหัน โรเตอร์ หรือมอเตอร์ขนาดใหญ่ เพื่อการบำรุงรักษาและการซ่อมแซม

กลิ้งและดึง:การเคลื่อนย้ายของหนักบนรถไถลหรือรถเข็นเตี้ย-ทั่วพื้นที่โรงงาน

4. น้ำมัน ก๊าซ และพลังงาน

ในสภาพแวดล้อมที่มีความต้องการสูงซึ่งความน่าเชื่อถือเป็นสิ่งสำคัญ

การดำเนินงานแท่นขุดเจาะน้ำมัน:การจัดการอุปกรณ์บนแท่นขุดเจาะ รวมถึงการจัดการท่อและการบำรุงรักษาหลุมผลิต

การบำรุงรักษากังหันลม:ส่วนประกอบสำคัญในระบบเครน "ปีนเขาด้วยตนเอง" ที่ใช้ในการประกอบและบำรุงรักษากังหันลม กว้านจะยกส่วนประกอบและเครื่องมือขึ้นบนหอคอยขนาดใหญ่

การดำเนินงานใต้ทะเล:บนเรือสนับสนุน การจ่ายกำลังกว้านที่ลดและยกยานพาหนะควบคุมระยะไกล (ROV) อุปกรณ์โซนาร์ และเครื่องมือใต้ทะเลอื่นๆ ให้อยู่ในระดับความลึกมาก

5. การกู้คืนและงานหนัก-งานลากจูง

แม้ว่าเครื่องกว้านขนาดเล็กจะใช้กับยานพาหนะขนาดเล็ก แต่เครื่องกว้านขนาด 10 ตันก็เหมาะสำหรับงานที่ใหญ่ที่สุด

การกู้คืนยานพาหนะหนัก:การกู้คืนรถบรรทุกกึ่ง- รถโดยสาร อุปกรณ์ก่อสร้าง (เช่น รถขุดและรถปราบดิน) และยานพาหนะทางทหารที่ติดหรือพลิกคว่ำ

การตอบสนองต่ออุบัติเหตุทางอุตสาหกรรม:ใช้โดยหน่วยดับเพลิงและทีมกู้ภัยหนักเฉพาะทางสำหรับการช่วยเหลือทางเทคนิคที่เกี่ยวข้องกับอุบัติเหตุทางอุตสาหกรรมหรืออุบัติเหตุรถชนขนาดใหญ่

6. การทำเหมืองแร่และเหมืองหิน

การเคลื่อนย้ายอุปกรณ์หนัก:การวางตำแหน่งและการบำรุงรักษาเครื่องบด ตะแกรง และเครื่องจักรแปรรูปอื่น ๆ

ปฏิบัติการใต้ดิน:ใช้ในเหมืองเพื่อลากอุปกรณ์และวัสดุผ่านอุโมงค์

7. ป่าไม้และการตัดไม้

รอกกว้าน:การไถลและการทำสวน (รวบรวม) ท่อนไม้ขนาดใหญ่จากจุดตัดไปยังจุดลงจอดกลางเพื่อการขนส่ง มักติดตั้งบนอุปกรณ์เฉพาะทางด้านป่าไม้





ระยะที่ 1: การออกแบบและวิศวกรรม

ขั้นตอนนี้มีความสำคัญก่อนที่การผลิตทางกายภาพใดๆ จะเริ่มต้นขึ้น

ข้อกำหนดของลูกค้าและการตรวจสอบข้อมูลจำเพาะ:

กำหนดพารามิเตอร์หลัก: พิกัดพิกัด (10 ตัน/20,000 ปอนด์), ความเร็วของสาย, แหล่งจ่ายไฟ (เช่น 3- เฟส 380V/415V หรือ 220V เฟสเดียว), รอบการทำงาน (เช่น FEM หรือ H4), ความจุและประเภทของเชือก (เช่น เส้นผ่านศูนย์กลางและความยาวของเชือกลวดเหล็กกล้า) และคุณสมบัติพิเศษใดๆ (การควบคุมระยะไกล การป้องกันการโอเวอร์โหลด เครื่องหมายความปลอดภัย)

กำหนดมาตรฐานที่ใช้บังคับ (เช่น ASME B30.7, ISO 4308, Machinery Directive 2006/42/EC)

การออกแบบเชิงแนวคิดและรายละเอียด:

การออกแบบเครื่องกล:สร้างโมเดล 3 มิติและภาพวาด 2 มิติสำหรับส่วนประกอบทั้งหมด:

โครง/ฐาน:การออกแบบโครงสร้างเหล็กเพื่อรองรับโหลดแบบไดนามิก

กลอง:การคำนวณเส้นผ่านศูนย์กลาง ความยาว และโปรไฟล์ร่องของเชือกที่กำหนด

กระปุกเกียร์:การออกแบบหรือการเลือกระบบลดเกียร์ของดาวเคราะห์หรือเฟืองตัวหนอนเพื่อให้ได้แรงบิดและความเร็วที่ต้องการ

การติดตั้งมอเตอร์:การออกแบบส่วนต่อประสานสำหรับมอเตอร์ไฟฟ้า

ระบบเบรก:การออกแบบเบรกหลัก (การหยุดโหลดอัตโนมัติ- ซึ่งมักจะเป็นดิสก์เบรกแบบกลไก) และเบรกรอง (ฉุกเฉิน/จอด)

การออกแบบไฟฟ้า:การออกแบบแผนผังสำหรับมอเตอร์ ระบบควบคุม ตัวแขวน/รีโมทคอนโทรล และชุดสายไฟ

การวิเคราะห์โหลดและ FEA (การวิเคราะห์องค์ประกอบแบบจำกัด):จำลองความเค้นบนส่วนประกอบที่สำคัญ เช่น เพลาดรัม โครง และตัวเรือนกระปุกเกียร์ เพื่อให้มั่นใจถึงความสมบูรณ์ภายใต้โหลดเต็มที่

การสร้างสูตรการผลิต (BOM):

สร้างรายการวัตถุดิบ ชิ้นส่วนมาตรฐานทั้งหมด (แบริ่ง ซีล ตัวยึด) และส่วนประกอบที่ซื้อ (มอเตอร์ กระปุกเกียร์ เบรก เชือก ตะขอ)

การสร้างต้นแบบและการทดสอบ:

สร้างเครื่องกว้านต้นแบบ

ดำเนินการทดสอบอย่างเข้มงวด: ทดสอบน้ำหนักบรรทุกถึง 125% ของความจุ (12.5 ตัน) ทดสอบประสิทธิภาพ ทดสอบรอบการทำงาน ทดสอบการทำงานของเบรก และทดสอบความปลอดภัยทางไฟฟ้า

ปรับแต่งการออกแบบตามผลการทดสอบ

---

ระยะที่ 2: การจัดซื้อจัดจ้างและการควบคุมคุณภาพขาเข้า (IQC)

ทำงานคู่ขนานกับขั้นตอนการผลิตในช่วงแรก

การจัดหาและการจัดซื้อ:

จัดซื้อวัตถุดิบ (เหล็กแผ่น, เหล็กเส้น, เพลา) จากซัพพลายเออร์ที่ได้รับการรับรอง

สั่งซื้อส่วนประกอบที่ซื้อจากผู้ขายที่มีคุณสมบัติเหมาะสม (มอเตอร์ กระปุกเกียร์ เบรก แผงไฟฟ้า เชือก ตะขอ)

การควบคุมคุณภาพขาเข้า (IQC):

ตรวจสอบวัสดุและส่วนประกอบที่เข้ามาทั้งหมดตามข้อกำหนดเฉพาะ

ตรวจสอบใบรับรองวัสดุสำหรับเหล็ก

ตรวจสอบขนาดของชิ้นส่วนกลึงจากผู้รับเหมาช่วง-

ทดสอบส่วนประกอบที่สำคัญ เช่น มอเตอร์และเบรกสำหรับการทำงานพื้นฐาน

---

ระยะที่ 3: การผลิตชิ้นส่วนและการประกอบ-ย่อย

การประดิษฐ์:

โครง/ฐาน:ตัดแผ่นเหล็กและส่วนต่างๆ โดยใช้เครื่องตัดพลาสม่าหรือเลเซอร์ เชื่อมเฟรมตามแบบ คลายเครียดหากจำเป็น

กลอง:เครื่องจักรดรัมจากเปลือกเหล็กหรือประดิษฐ์และเชื่อม ตัดเฉือนร่อง หน้าแปลน และจุดยึดเพลาอย่างแม่นยำ

เครื่องจักรกล:

ส่วนประกอบสำคัญของเครื่องจักร:เรือนเกียร์(ถ้าสร้างขึ้นใน-บ้าน)เพลากลอง, และเรือนแบริ่งบนเครื่องกลึง CNC และเครื่องกัด ความแม่นยำเป็นกุญแจสำคัญในการสวมแบริ่งและเกียร์

ส่วนประกอบย่อย-:

ชุดเกียร์:ประกอบเฟืองดาวเคราะห์หรือติดตั้งกระปุกเกียร์หนอนที่ซื้อมาบนเพลาดรัม บรรจุด้วยจาระบีคุณภาพสูง-

ชุดเบรก:ประกอบแผ่นดิสก์ คาลิปเปอร์ และระบบสั่งงาน

ชุดกลอง:กดแบริ่งลงบนเพลาดรัม และติดดรัมเข้ากับแผ่นด้านข้างของเฟรม

การประกอบแผงไฟฟ้า:เดินสายคอนแทคเตอร์ ตัวป้องกันการโอเวอร์โหลด ลิมิตสวิตช์ และ-หม้อแปลงสเต็ปดาวน์ (สำหรับส่วนควบคุม) ในพื้นที่ไฟฟ้าที่กำหนด

---

ระยะที่ 4: สายการประกอบหลัก

โดยทั่วไปจะทำบนสายการเคลื่อนย้ายหรือสถานีประกอบที่อยู่กับที่

การเตรียมเฟรม:ติดตั้งโครงฐานเข้ากับจิ๊กประกอบ

การติดตั้งดรัมและกระปุกเกียร์:วางดรัมและชุดเกียร์ที่ประกอบไว้ล่วงหน้า-ลงในเฟรมและยึดให้แน่น

การติดตั้งมอเตอร์และเบรก:ติดตั้งมอเตอร์ไฟฟ้าและเชื่อมต่อกับเพลาอินพุตกระปุกเกียร์ผ่านข้อต่อ ติดตั้งชุดเบรกเข้ากับอินพุตของมอเตอร์หรือกระปุกเกียร์

การติดตั้งแบริ่งและแผ่นปิดท้าย:ติดตั้งตัวเรือนแบริ่งและแผ่นปลายที่ปลอดภัย ตรวจสอบให้แน่ใจว่าดรัมหมุนได้อย่างอิสระ

การติดตั้งระบบไฟฟ้า:ติดตั้งแผงควบคุม เดินและยึดสายไฟทั้งหมดเข้ากับมอเตอร์ โซลินอยด์เบรก และลิมิตสวิตช์ ติดตั้งสวิตช์หลักหรือขั้วต่อสายไฟ

การทาสีและการเคลือบผิว:

ก่อน-การรักษา:ปิดบังพื้นผิวที่สำคัญ (เพลา พื้นที่กลึง) ทำความสะอาดและกรวด-ขัดเฟรมและส่วนประกอบเพื่อขจัดสนิมและตะกรัน

การรองพื้น:ทาไพรเมอร์ยับยั้งการเกิดสนิม-

การเคลือบผิวด้านบน:ใช้สีที่ระบุของสีเกรดอุตสาหกรรม- โดยปกติแล้วใช้สเปรย์ฉีด

---

ระยะที่ 5: การทดสอบและการประกันคุณภาพ (QA)

ระยะที่สำคัญที่สุดสำหรับความปลอดภัยและความน่าเชื่อถือ

การตรวจสอบก่อน-ทดสอบ:ตรวจสอบกว้านที่ประกอบด้วยสายตา ตรวจสอบสายไฟที่ถูกต้อง ตัวยึดที่แน่นหนา และการหล่อลื่นที่เหมาะสม

ไม่-ทดสอบโหลด:เดินเครื่องกว้านทั้งสองทิศทางด้วยความเร็วต่างๆ ตรวจสอบเสียงที่ผิดปกติ การสั่นสะเทือน หรือความร้อนสูงเกินไป

การทดสอบโหลด (บังคับ):

ทดสอบถึงโหลดพิกัด 100%(10 ตัน) วัดความเร็วของเส้นและการดึงกระแสของมอเตอร์

ทดสอบถึง125% ของโหลดพิกัด(12.5 ตัน) กว้านจะต้องรับน้ำหนักได้โดยไม่เกิดความเสียหาย เบรกหลักจะต้องรับน้ำหนักโดยไม่ลื่นไถล

การทดสอบดำเนินการโดยใช้โหลดเซลล์ที่ผ่านการรับรองและมีเอกสารกำกับไว้

การทดสอบเบรก:ทดสอบการหยุดโหลด-เบรกที่ความจุ 100% ทดสอบเบรกฉุกเฉินหากมีการติดตั้ง

การทดสอบอุปกรณ์ความปลอดภัย:ตรวจสอบการทำงานของสวิตช์จำกัดการโอเวอร์โหลดและสวิตช์จำกัดบน/ล่าง (ถ้ามีติดตั้ง)

การตรวจสอบขั้นสุดท้าย:ตรวจสอบคุณภาพสี การติดฉลาก และตรวจสอบให้แน่ใจว่าคู่มือและใบรับรองทั้งหมดพร้อม

---

ขั้นตอนที่ 6: การบรรจุและจัดส่ง

การตระเตรียม:

ม้วนเชือกลวดลงบนถังอย่างเรียบร้อย

ติดบล็อกขอเกี่ยวและยึดให้แน่น

ปกป้องชิ้นส่วนที่ยื่นออกมาทั้งหมด (ปลายเพลา, ตะขอ)

บรรจุภัณฑ์:

สำหรับการส่งออก: สร้างลังไม้รอบๆ กว้าน โดยยึดไว้กับฐานของลังด้วยโซ่หรือสายรัด

สำหรับภายในประเทศ: มักจัดส่งบนพาเลทแบบกำหนดเองพร้อมการห่อและป้องกันพลาสติก

เอกสารประกอบ:รวมคู่มือการใช้งาน ใบรับรองการทดสอบ บัตรรับประกัน และเอกสารการปฏิบัติตามข้อกำหนด CE/อื่นๆ ไว้ในถุงกันน้ำที่ติดกับลัง

จัดส่ง:กำหนดการจัดส่งกับผู้ส่งสินค้า





บริษัทได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด (ชุด) หลังจากเสร็จสิ้นแผน จะมีมากกว่า 500 ชุด (ชุด) และอัตราเครือข่ายอุปกรณ์จะถึง 95%. 32 เส้นเชื่อมที่ใช้งานแล้ว มีการวางแผน 50 ชุดที่จะติดตั้ง และอัตราอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึงแล้ว
