เครนเหนือศีรษะแบบคาน





เครนเหนือศีรษะแบบคานเป็นอุปกรณ์ยกของหนักชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมและการก่อสร้าง โดยเฉพาะอย่างยิ่งใช้ในการขนและยกของหนักต่างๆ ภายในระยะที่กำหนด ด้วยประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือที่สูง จึงกลายมาเป็นเครื่องมือสำคัญในโรงงาน โกดัง ท่าเรือ และสถานที่อื่นๆ

2. ลักษณะเด่นของการออกแบบเครนเหนือศีรษะแบบคานคือสะพานจะทอดยาวระหว่างรางคู่ขนานสองราง และมีกลไกการยก (โดยปกติจะเป็นตะขอหรือถังจับ) แขวนอยู่ใต้สะพาน ซึ่งสามารถเคลื่อนที่ไปด้านข้างตามสะพานได้ และสะพานสามารถเคลื่อนที่ตามยาวตามรางเพื่อครอบคลุมพื้นที่ทำงานทั้งหมดได้ เครนนี้อาจเป็นโครงสร้างคานเดี่ยว คานคู่ หรือหลายคานก็ได้ และสามารถเลือกประเภทต่างๆ ได้ตามความต้องการในการรับน้ำหนักที่เฉพาะเจาะจงและสภาพแวดล้อมการใช้งาน

3. เครนเหนือศีรษะแบบคานถูกนำมาใช้กันอย่างแพร่หลายในโรงงานอุตสาหกรรมและก่อสร้างต่างๆ ด้วยความสามารถในการรับน้ำหนักที่แข็งแกร่งและการทำงานที่ยืดหยุ่น การออกแบบและการกำหนดค่าสามารถปรับแต่งได้ตามความต้องการเฉพาะเพื่อให้ได้โซลูชันที่ดีที่สุด ในฐานะอุปกรณ์การจัดการวัสดุที่สำคัญ เครนสะพานมีบทบาทสำคัญในการปรับปรุงประสิทธิภาพการผลิตและรับประกันความปลอดภัยในการทำงาน

ความสูงยกสูงสุด: 15ม., 6ม., 9ม., 12ม., 18ม.

น้ำหนัก (กก.):5000 กก.

ยกน้ำหนักสูงสุด: 20 ตัน

ช่วง:1-28.5M

สี: ปรับแต่ง

ความสามารถในการยก:1-20 ตัน

ความสูงในการยก:6-18ม.

ระดับการป้องกัน: IP55

แรงดันไฟฟ้าอุตสาหกรรม: 380v50hz/ปรับแต่ง

ความเร็วในการยก:0.8/5ม./นาที





1.คานหลัก

1. คานหลักของเครนเหนือศีรษะแบบคานเป็นส่วนประกอบสำคัญของเครน โดยปกติแล้วคานหลักจะเป็นโครงสร้างรับน้ำหนักหลักที่ตั้งในแนวนอนบนรางเครน คานหลักทำหน้าที่รองรับสลิงและน้ำหนักของเครน และถ่ายโอนน้ำหนักของน้ำหนักไปยังรางผ่านล้อเครน

2. คานหลักมักทำจากเหล็กที่มีความแข็งแรงสูง และการออกแบบต้องเป็นไปตามข้อกำหนดด้านความแข็งแกร่งและความแข็งแกร่งบางประการเพื่อให้แน่ใจว่าจะไม่มีการเสียรูปหรือแตกหักมากเกินไปเมื่อยกของหนัก คานหลักอาจเป็นโครงสร้างคานเดี่ยวหรือคานคู่ ขึ้นอยู่กับการออกแบบเฉพาะของเครน:

โครงสร้างคานเดี่ยว: โครงสร้างคานหลักชนิดนี้มักใช้สำหรับเครนสะพานเบา โดยมีข้อดีคือมีโครงสร้างเรียบง่ายและมีน้ำหนักเบา

3. นอกจากนี้ คานหลักยังมักทำงานร่วมกับส่วนประกอบอื่นๆ เช่น คานปลาย กลไกการยก กลไกการทำงาน ฯลฯ เพื่อให้ทำหน้าที่ต่างๆ ของเครนได้เสร็จสมบูรณ์





ระบบยกของ

1. ระบบการยกของเครนเหนือศีรษะแบบคานเป็นส่วนหลัก ซึ่งมีหน้าที่หลักในการยกและเคลื่อนย้ายวัตถุหนักจากที่หนึ่งไปยังอีกที่หนึ่ง ระบบการยกประกอบด้วยส่วนประกอบสำคัญหลายส่วนเพื่อให้แน่ใจว่าการยกและลดระดับวัตถุหนักจะปลอดภัยและราบรื่น

2. ส่วนประกอบหลักของระบบการยกของเครนเหนือศีรษะแบบคานมีดังนี้:



รอกไฟฟ้าหรือกลไกการยก

รอกไฟฟ้า: มักใช้ในเครนเหนือศีรษะแบบคานที่มีกำลังยกขนาดเล็กและขนาดกลาง รอกไฟฟ้าผสานรวมมอเตอร์ ตัวลด กลอง และระบบตะขอ และสามารถยกหรือลดวัตถุหนักได้โดยขับเคลื่อนกลองเชือกผ่านมอเตอร์ไฟฟ้า

กลไกการยก: ในเครนเหนือศีรษะขนาดหนัก กลไกการยกมักได้รับการออกแบบโดยแยกกัน โดยรวมเอาส่วนประกอบต่างๆ หลายอย่าง เช่น มอเตอร์ ตัวลดเกียร์ เบรก ดรัม ลวดสลิง กลุ่มตะขอ ฯลฯ การออกแบบนี้สามารถรองรับน้ำหนักที่มากขึ้นได้ และมีความเร็วในการยกและความเสถียรที่สูงขึ้น



ลวดสลิงหรือโซ่

ลวดสลิง: มักใช้ในระบบยกของเครนสะพานส่วนใหญ่ มีความแข็งแรงและทนทานสูง และสามารถทนต่อแรงดึงขนาดใหญ่ได้

โซ่: บางครั้งใช้ในเครนเบา โดยเฉพาะในสถานการณ์ที่ต้องมีการควบคุมการยกที่แม่นยำ



การประกอบตะขอ

ขอเกี่ยวคือตัวกระตุ้นสุดท้ายของระบบยกซึ่งใช้ในการแขวนและจับน้ำหนัก โดยปกติแล้วขอเกี่ยวจะเชื่อมต่อกับลวดสลิงหรือโซ่ผ่านบล็อกรอก ซึ่งสามารถลดภาระของรอกไฟฟ้าหรือกลไกการยก ทำให้เครนสามารถยกวัตถุหนักได้ง่ายขึ้น



กลอง

ดรัมเป็นอุปกรณ์ม้วนลวดสลิงที่ใช้ม้วนและปล่อยลวดสลิง การหมุนของดรัมจะขับเคลื่อนลวดสลิงให้ขึ้นและลง จึงควบคุมการขึ้นและลงของวัตถุหนักได้ โดยปกติแล้วดรัมจะเชื่อมต่อโดยตรงกับมอเตอร์ยก และความเร็วจะปรับผ่านตัวลดความเร็ว

3. ส่วนประกอบเหล่านี้ทำงานร่วมกันเพื่อสร้างระบบการยกของเครนเหนือศีรษะ เพื่อให้แน่ใจว่าสามารถยก เคลื่อนย้าย และปล่อยวัตถุหนักๆ ได้อย่างปลอดภัยและเชื่อถือได้



คานท้าย

1. คานปลายของเครนเหนือศีรษะเป็นส่วนสำคัญของโครงสร้างเครน คานปลายเชื่อมต่อคานหลักและรองรับการเคลื่อนที่ของเครนทั้งหมดบนราง หน้าที่หลักของคานปลายคือรองรับคานหลักด้านข้างและกระจายน้ำหนักของเครนและน้ำหนักของวัตถุที่ยกบนรางอย่างสม่ำเสมอ

2. คุณลักษณะและฟังก์ชันหลักของคานท้ายของเครนเหนือศีรษะมีดังนี้:

คานปลายสะพานมักเป็นรูปสี่เหลี่ยมผืนผ้าหรือทรงกล่อง และส่วนใหญ่ทำหน้าที่รองรับด้านข้างเพื่อให้มั่นใจถึงเสถียรภาพและการวางแนวแนวนอนของคานหลัก ปลายคานทั้งสองข้างเชื่อมต่อกับคานหลักเพื่อสร้างโครงสร้างโดยรวมของเครนสะพาน คานหลักและคานปลายสะพานยึดเข้าด้วยกันด้วยสลักเกลียว การเชื่อม ฯลฯ เพื่อให้มั่นใจถึงความแข็งแกร่งและเสถียรภาพโดยรวมของเครน

โดยทั่วไปจะมีการติดตั้งบัฟเฟอร์ไว้ที่ปลายทั้งสองด้านของคานท้ายเพื่อป้องกันไม่ให้เครนชนกันที่ปลายราง บัฟเฟอร์สามารถดูดซับแรงกระแทกและปกป้องเครนและระบบรางได้

คานด้านท้ายช่วยกระจายน้ำหนักที่คานหลักและเครนรับไปยังล้อแต่ละล้ออย่างเท่าเทียมกัน ช่วยให้ระบบเครนทั้งหมดทำงานบนรางได้อย่างราบรื่น

กลไกการทำงานของคานด้านท้ายประกอบด้วยมอเตอร์ขับเคลื่อน ตัวลดรอบ และอุปกรณ์ล้อ โดยเครนสามารถเคลื่อนที่ไปข้างหน้าและข้างหลังตามรางได้ผ่านอุปกรณ์ขับเคลื่อนเพื่อขนส่งในแนวนอน

3.คานด้านท้ายของเครนเหนือศีรษะเป็นส่วนประกอบรับน้ำหนักและการทำงานของเครนสะพานที่สำคัญ และมีผลกระทบสำคัญต่อความปลอดภัย ความเสถียร และประสิทธิภาพการทำงานของเครน





กลไกการเคลื่อนที่ของเครน

1. ระบบเครนเหนือศีรษะเป็นส่วนสำคัญที่ทำให้เครนทั้งหมดสามารถเคลื่อนที่ในแนวนอนไปตามรางได้ หน้าที่หลักของระบบนี้คือการเคลื่อนย้ายเครนและโหลดจากจุดหนึ่งไปยังอีกจุดหนึ่ง โดยปกติแล้วจะใช้เส้นทางคงที่สำหรับการขนส่งในแนวนอน

2. ส่วนประกอบของระบบรถเข็นของเครนเหนือศีรษะและหน้าที่ของส่วนประกอบเหล่านี้มีดังนี้



อุปกรณ์ล้อเลื่อน

ล้อขับเคลื่อน: ล้อขับเคลื่อนในกลไกการเคลื่อนที่ของเครนมีหน้าที่ในการผลักเครนไปตามราง โดยทั่วไปล้อเหล่านี้จะถูกขับเคลื่อนด้วยมอเตอร์ไฟฟ้าผ่านตัวลดความเร็ว ล้อขับเคลื่อน: ล้อขับเคลื่อนไม่ได้เชื่อมต่อกับระบบขับเคลื่อน แต่ติดตามการเคลื่อนไหวของล้อขับเคลื่อนอย่างเฉื่อยๆ ช่วยกระจายน้ำหนักของเครนและทำให้การทำงานราบรื่น



อุปกรณ์ไดรฟ์

มอเตอร์: แกนหลักของกลไกการเคลื่อนที่ของเครนคือมอเตอร์ขับเคลื่อน ซึ่งขับเคลื่อนเฟืองหรือโซ่ด้วยพลังงานไฟฟ้าและขับเคลื่อนอุปกรณ์ล้อในที่สุด โดยปกติแล้วจะมีมอเตอร์อยู่ทั้งสองด้านของคานปลายของเครนสะพานเพื่อให้แน่ใจว่าเครนสามารถทำงานได้สม่ำเสมอและซิงโครไนซ์กัน



ระบบควบคุม

การควบคุมความเร็ว: กลไกการเคลื่อนที่ของเครนมักจะติดตั้งตัวแปลงความถี่หรืออุปกรณ์ควบคุมความเร็วประเภทอื่นเพื่อปรับความเร็วของมอเตอร์ จึงสามารถควบคุมความเร็วในการทำงานของเครนได้ ตัวแปลงความถี่สามารถทำให้เครนเร่งความเร็วและลดความเร็วได้อย่างราบรื่น และหลีกเลี่ยงแรงกระแทกที่เกิดจากการสตาร์ทหรือหยุดกะทันหัน



ระบบสายเคเบิ้ลและจ่ายไฟฟ้า

ระบบจ่ายไฟ: กลไกการเคลื่อนที่ของเครนมักจะขับเคลื่อนด้วยบัสบาร์หรือดรัมสายเคเบิล บัสบาร์มักจะวางตามรางเพื่อให้แน่ใจว่ามอเตอร์และระบบควบคุมสามารถรับพลังงานได้อย่างต่อเนื่อง

3. สรุป กลไกการเคลื่อนที่ของเครนบนสะพานเป็นส่วนสำคัญของการเคลื่อนที่ในแนวนอนของเครนทั้งหมด ช่วยให้เครนสามารถเคลื่อนที่บนรางได้อย่างมีประสิทธิภาพและปลอดภัย ระบบควบคุมการทำงานของรถเข็นช่วยให้เครนทำงานได้อย่างมีประสิทธิภาพโดยควบคุมความเร็ว ทิศทาง และตำแหน่งของรถเข็นได้อย่างแม่นยำ



กลไกการเคลื่อนที่ของรถเข็น

1. กลไกการเคลื่อนที่ของรถเข็นของเครนเหนือศีรษะหมายถึงอุปกรณ์รถเข็นที่เคลื่อนที่ในแนวนอนบนคานหลักของเครนสะพาน หน้าที่หลักคือรองรับระบบยกของเครนและเคลื่อนที่ไปตามคานหลักภายในระยะการทำงานของเครนสะพาน การออกแบบและประสิทธิภาพของระบบการเคลื่อนที่ของรถเข็นส่งผลโดยตรงต่อประสิทธิภาพการทำงานและความแม่นยำในการทำงานของเครน

2. ส่วนประกอบหลักและฟังก์ชันของกลไกการเดินทางของรถเข็นมีดังต่อไปนี้:



โครงรถเข็น

โครงรถเข็นเป็นโครงสร้างพื้นฐานของกลไกการเคลื่อนที่ของรถเข็น โดยปกติจะใช้โครงสร้างเหล็กที่มีความแข็งแรงสูงและสามารถรับน้ำหนักอุปกรณ์ยกและโหลดได้ โครงรถเข็นมักออกแบบเป็นโครงสร้างแบบกล่องซึ่งสามารถให้ความแข็งแรงเพียงพอและลดน้ำหนักได้ โครงรถเข็นติดตั้งไว้เหนือหรือใต้คานหลักและเชื่อมต่อกับรางของคานหลักผ่านชุดล้อ



ระบบส่งกำลัง

ระบบส่งกำลังแบบเฟืองมักใช้ในระบบการทำงานของรถเข็น เนื่องจากมีข้อดีคือมีประสิทธิภาพและความแม่นยำสูง และเหมาะสำหรับการทำงานของรถเข็นที่ราบรื่นภายใต้ภาระงานสูง ระบบส่งกำลังแบบโซ่เป็นอีกวิธีหนึ่งที่ใช้กันทั่วไป โดยเฉพาะในรถเข็นที่ต้องการการออกแบบที่กะทัดรัดหรือระยะการส่งกำลังสั้น ระบบส่งกำลังแบบโซ่มีความเรียบง่าย ทนทาน และบำรุงรักษาง่าย



ระบบสายเคเบิ้ลและจ่ายไฟฟ้า

ระบบการทำงานของรถเข็นนั้นโดยปกติแล้วจะใช้พลังงานจากบัสบาร์ บัสบาร์จะวางอยู่ตามแนวคานหลักเพื่อให้แน่ใจว่ารถเข็นสามารถรับพลังงานได้อย่างต่อเนื่องตลอดกระบวนการทำงานทั้งหมด ในเครนบางรุ่น ระบบปฏิบัติการของรถเข็นอาจใช้ดรัมสายเคเบิลเพื่อจ่ายพลังงานให้กับรถเข็น โดยเฉพาะในสถานการณ์ที่ต้องเคลื่อนย้ายเป็นระยะทางไกลหรือต้องทำงานบ่อยครั้ง ระบบดรัมสายเคเบิลสามารถดึงและปล่อยสายเคเบิลโดยอัตโนมัติเพื่อป้องกันไม่ให้สายเคเบิลลากกับพื้นหรือพันกัน

3.บทสรุป

กลไกการเคลื่อนที่ของรถเข็นของเครนสะพานเป็นหนึ่งในชิ้นส่วนที่สำคัญที่สุดของเครน ซึ่งมีหน้าที่ในการเคลื่อนย้ายอุปกรณ์ยกและวัตถุหนัก ด้วยการควบคุมที่แม่นยำและการทำงานที่เสถียร ระบบการทำงานของรถเข็นทำให้เครนสะพานสามารถทำงานยกต่างๆ ได้อย่างมีประสิทธิภาพและรับประกันความปลอดภัยและความน่าเชื่อถือของกระบวนการทำงานทั้งหมด

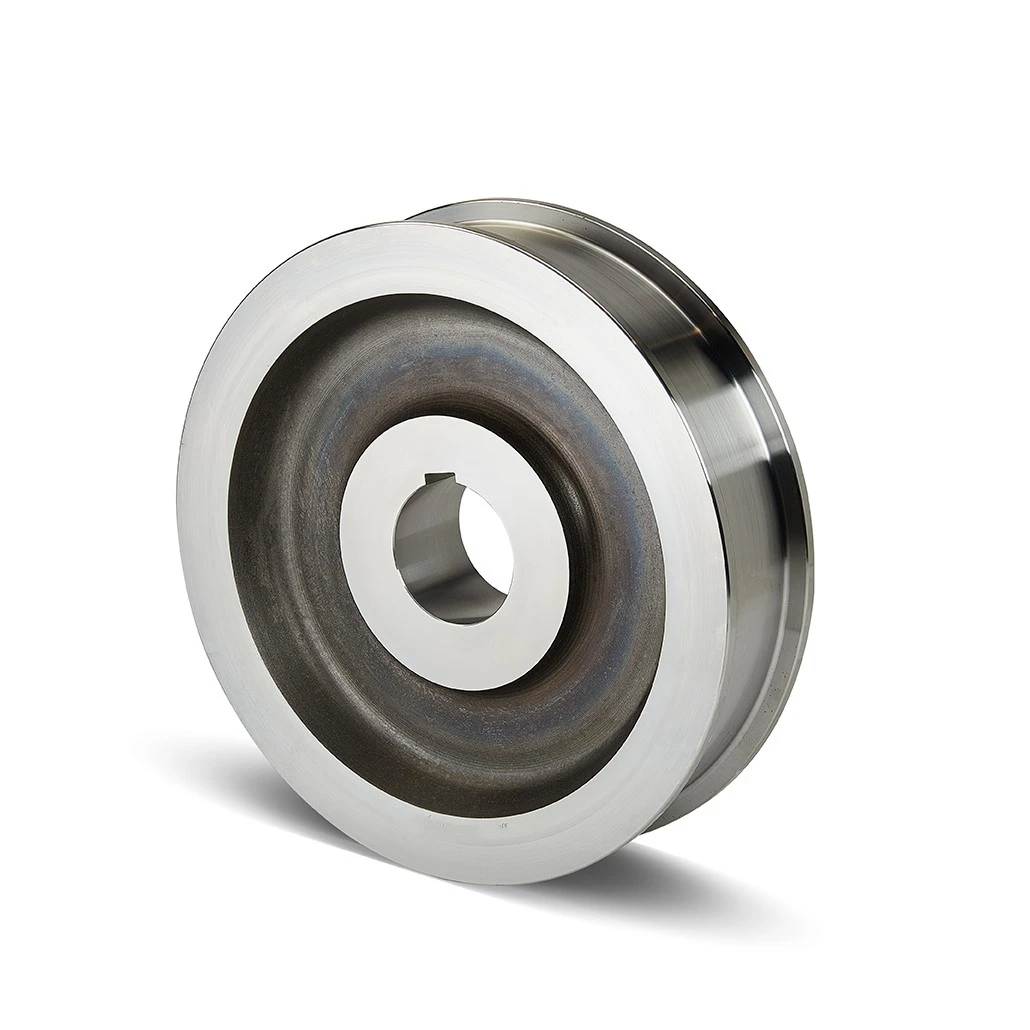

ล้อเครน

1. ล้อของเครนเหนือศีรษะเป็นส่วนประกอบสำคัญในระบบปฏิบัติการของเครน ล้อจะรับน้ำหนักของเครนทั้งหมดและเคลื่อนเครนไปตามราง การออกแบบ วัสดุ และวิธีการติดตั้งล้อจะส่งผลโดยตรงต่อประสิทธิภาพการทำงาน ความเสถียร และความปลอดภัยของเครน

2. คุณลักษณะหลักของล้อเครนเหนือศีรษะและฟังก์ชันต่างๆ มีดังนี้:



ประเภทล้อ

ล้อขับเคลื่อน: ล้อขับเคลื่อนคือล้อที่เชื่อมต่อกับมอเตอร์ขับเคลื่อน ซึ่งขับเคลื่อนเครนไปตามรางด้วยกำลังของมอเตอร์ โดยทั่วไป ล้อขับเคลื่อนของเครนสะพานจะติดตั้งไว้ที่คานด้านท้ายทั้งสองด้านเพื่อให้แน่ใจว่าเครนทั้งหมดเคลื่อนที่ได้อย่างราบรื่น

ล้อขับเคลื่อน: ล้อขับเคลื่อนไม่ได้เชื่อมต่อกับระบบขับเคลื่อน แต่จะคอยติดตามการเคลื่อนไหวของล้อขับเคลื่อนอย่างเฉื่อยชา ล้อขับเคลื่อนทำหน้าที่สร้างสมดุลและรองรับ ช่วยกระจายน้ำหนักของเครน



วัสดุ

ล้อเหล็กเป็นประเภทของล้อที่ใช้กันทั่วไปในเครนสะพาน ล้อเหล็กมีความแข็งแรงและทนทานต่อการสึกหรอสูง สามารถรับน้ำหนักได้มากและใช้งานบ่อยครั้ง ล้อเหล็กมักผ่านการอบชุบด้วยความร้อนเพื่อเพิ่มความแข็งและความทนทาน ล้อเหล็กหล่อยังใช้ในเครนบางประเภท โดยเฉพาะในงานที่มีน้ำหนักเบาหรือมีความต้องการน้อยกว่า ล้อเหล็กหล่อมีความแข็งแรงในการอัดที่ดี แต่เปราะบางและเสียหายได้ง่ายภายใต้น้ำหนักหรือแรงกระแทกที่มาก



การออกแบบล้อ

ล้อประเภทนี้จะมีขอบยกเพียงด้านเดียวที่ขอบด้านนอกเพื่อป้องกันไม่ให้ล้อหลุดออกจากราง ล้อขอบเดียวมักใช้สำหรับระยะทางสั้นหรือในกรณีที่ไม่ต้องการความเสถียรในทิศทางสูง ล้อขอบคู่จะมีขอบทั้งด้านในและด้านนอก การออกแบบนี้ช่วยให้ล้ออยู่บนรางได้ดีขึ้นและป้องกันการตกราง ซึ่งเหมาะสำหรับการใช้งานระยะไกลและต้องการความแม่นยำสูง

3.สรุป ล้อของเครนเหนือศีรษะเป็นส่วนประกอบสำคัญที่ส่งผลต่อประสิทธิภาพและความปลอดภัยของการทำงานของเครน ด้วยการออกแบบที่พิถีพิถันและการบำรุงรักษาอย่างสม่ำเสมอ ล้อจะช่วยให้เครนเคลื่อนที่ได้อย่างราบรื่นและแม่นยำบนรางในขณะที่รับน้ำหนักของเครนและน้ำหนักบรรทุกจำนวนมาก





ขอเกี่ยวเครน

1. ตะขอของเครนเหนือศีรษะเป็นส่วนประกอบสำคัญในระบบการยกซึ่งใช้ในการจับและแขวนสิ่งของหนักต่างๆ ตะขอเชื่อมต่อกับกลไกการยกของเครนด้วยลวดสลิงหรือโซ่ และเป็นตัวขับเคลื่อนโดยตรงสำหรับการยก เคลื่อนย้าย และลดระดับสิ่งของหนัก

2. ต่อไปนี้เป็นคุณสมบัติหลักของตะขอเครนเหนือศีรษะและฟังก์ชั่นของมัน:



ประเภทตะขอ

ตะขอเดี่ยว: ตะขอเดี่ยวเป็นประเภทของตะขอที่พบได้บ่อยที่สุดและเหมาะสำหรับการยกของส่วนใหญ่ ตะขอเดี่ยวมีโครงสร้างเรียบง่ายและใช้งานง่าย โดยปกติจะใช้สำหรับยกของหนักที่มีน้ำหนักปานกลางและมีรูปร่างปกติ



โครงสร้างของตะขอ

ตัวตะขอ: ตัวตะขอโดยทั่วไปจะขึ้นรูปจากเหล็กอัลลอยด์ที่มีความแข็งแรงสูงซึ่งมีความสามารถในการรับน้ำหนักและทนต่อแรงกระแทกได้ดี โดยทั่วไปแล้วการออกแบบตัวตะขอจะมีรูปร่างเป็นรูปตัว C หรือ S เพื่อให้ง่ายต่อการติดตั้งและขนถ่ายสิ่งของหนัก ปากตะขอ: ปากตะขอคือส่วนของช่องเปิดของตะขอที่ให้สลิงหรืออุปกรณ์ยึดอื่นๆ เข้าไปได้ เพื่อป้องกันไม่ให้สิ่งของหนักหลุดออกโดยไม่ได้ตั้งใจ ปากตะขอจึงมักติดตั้งตัวล็อกนิรภัยหรือลิ้นกันลื่น



วัสดุและกระบวนการผลิต

เหล็กอัลลอยด์: ตะขอส่วนใหญ่มักทำจากเหล็กอัลลอยด์ที่มีความแข็งแรงสูง ซึ่งมีความทนทานต่อการสึกหรอและความล้าได้ดี และสามารถทนต่อการยกของในระยะยาวและความถี่สูงได้ กระบวนการตีขึ้นรูป: ตะขอเครนสะพานส่วนใหญ่ผลิตขึ้นโดยการตีขึ้นรูป การตีขึ้นรูปทำให้โครงสร้างภายในของโลหะมีความหนาแน่นมากขึ้น จึงทำให้ตะขอมีความแข็งแรงและความทนทานมากขึ้น



3. สรุป

ตะขอของเครนเหนือศีรษะมีบทบาทสำคัญในการยกของ การออกแบบจะต้องคำนึงถึงความแข็งแรง ความปลอดภัย และความสะดวกในการใช้งาน หากใช้งานอย่างถูกต้องและบำรุงรักษาเป็นประจำ ตะขอจะรักษาสภาพการทำงานที่ดีได้เป็นเวลานาน ช่วยปกป้องการทำงานของเครนอย่างปลอดภัยและมีประสิทธิภาพ





มอเตอร์

1. มอเตอร์ของเครนเหนือศีรษะเป็นแหล่งพลังงานหลักอย่างหนึ่งและทำหน้าที่ขับเคลื่อนชิ้นส่วนที่เคลื่อนไหวต่างๆ ของเครน รวมถึงการเคลื่อนที่ในแนวนอนของคานหลัก การเคลื่อนที่ในแนวนอนของรถเข็น และกลไกการยก ประสิทธิภาพของมอเตอร์ส่งผลโดยตรงต่อประสิทธิภาพการทำงาน ความเสถียร และความปลอดภัยของเครน

2. คุณลักษณะและฟังก์ชันหลักของมอเตอร์เครนเหนือศีรษะมีดังนี้:



ประเภทมอเตอร์

มอเตอร์กระแสสลับ: มักใช้เป็นระบบขับเคลื่อนหลักของเครนสะพาน มอเตอร์กระแสสลับมีข้อดีคือมีโครงสร้างเรียบง่าย บำรุงรักษาง่าย และทำงานได้อย่างเสถียร มอเตอร์กระแสสลับประเภททั่วไป ได้แก่ มอเตอร์แบบอะซิงโครนัสและมอเตอร์แบบซิงโครนัส มอเตอร์กระแสตรง: ในเครนบางประเภท โดยเฉพาะในแอพพลิเคชั่นที่ต้องการการควบคุมที่แม่นยำ อาจใช้มอเตอร์กระแสตรง มอเตอร์กระแสตรงให้ประสิทธิภาพในการสตาร์ทและควบคุมความเร็วที่ดีกว่า และเหมาะสำหรับโอกาสที่ต้องการความแม่นยำในการควบคุมสูง



กำลังมอเตอร์

การเลือกกำลัง: เลือกกำลังของมอเตอร์ตามข้อกำหนดการออกแบบและการใช้งานของเครน มอเตอร์ที่มีกำลังสูงเหมาะสำหรับเครนหนักและการทำงานที่มีภาระสูง ในขณะที่มอเตอร์ที่มีกำลังต่ำเหมาะสำหรับเครนเบาและการทำงานที่มีภาระต่ำ ความสามารถในการควบคุมความเร็ว: การเลือกกำลังของมอเตอร์ยังต้องคำนึงถึงข้อกำหนดการควบคุมความเร็วของเครนด้วย เครนสมัยใหม่มักติดตั้งตัวแปลงความถี่ที่สามารถปรับความเร็วของมอเตอร์ให้เหมาะกับความต้องการในการทำงานที่แตกต่างกัน



การระบายความร้อนและการป้องกัน

ระบบระบายความร้อน: มอเตอร์จะสร้างความร้อนระหว่างการทำงานและมักจะติดตั้งระบบระบายความร้อน (เช่น พัดลมหรือระบบระบายความร้อนด้วยน้ำ) เพื่อให้มอเตอร์อยู่ในช่วงอุณหภูมิที่ปลอดภัย ระบบระบายความร้อนที่ดีสามารถปรับปรุงประสิทธิภาพและอายุการใช้งานของมอเตอร์ได้ การป้องกันโอเวอร์โหลด: มอเตอร์มักจะติดตั้งอุปกรณ์ป้องกันการโอเวอร์โหลด เช่น รีเลย์ความร้อนหรือเบรกเกอร์ เพื่อป้องกันไม่ให้มอเตอร์เสียหายจากการโอเวอร์โหลดหรือไฟฟ้าลัดวงจร อุปกรณ์ป้องกันการโอเวอร์โหลดจะตัดไฟโดยอัตโนมัติเมื่อโหลดของมอเตอร์สูงเกินไป เพื่อป้องกันมอเตอร์และอุปกรณ์ที่เกี่ยวข้อง



3.สรุป

มอเตอร์ไฟฟ้าของเครนเหนือศีรษะเป็นส่วนประกอบหลักที่ทำหน้าที่ควบคุมการเคลื่อนไหวต่างๆ ซึ่งส่งผลต่อประสิทธิภาพการทำงานและประสิทธิภาพของเครน การเลือกประเภทและกำลังของมอเตอร์ที่เหมาะสม รวมถึงการบำรุงรักษาเป็นประจำถือเป็นกุญแจสำคัญในการรับประกันการทำงานของเครนอย่างปลอดภัยและมีประสิทธิภาพ

.



ระบบเตือนภัยด้วยเสียงและแสง& สวิตซ์จำกัด

1. ระบบแจ้งเตือนด้วยเสียงและแสงและสวิตช์จำกัดของเครนเหนือศีรษะเป็นอุปกรณ์ความปลอดภัยที่สำคัญเพื่อให้แน่ใจถึงการทำงานของเครนอย่างปลอดภัย อุปกรณ์เหล่านี้ทำหน้าที่เตือนผู้ปฏิบัติงานและป้องกันไม่ให้อุปกรณ์เคลื่อนตัวมากเกินไป ซึ่งช่วยป้องกันอุบัติเหตุและปกป้องความปลอดภัยของอุปกรณ์และผู้ปฏิบัติงาน



ระบบเตือนภัยด้วยเสียงและแสง

การทำงาน:

ฟังก์ชั่นเตือน: ระบบแจ้งเตือนด้วยเสียงและแสงใช้เพื่อเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบถึงสถานะการทำงานของเครน โดยเฉพาะอย่างยิ่งเมื่อเครนเริ่มทำงาน เคลื่อนที่ หรือเข้าใกล้พื้นที่อันตราย สัญญาณเตือนด้วยเสียงและแสงมักจะส่งผ่านเสียงสัญญาณเตือน ไซเรน และไฟกะพริบ

การเตือนที่ผิดปกติ: หากเครนพบกับสถานการณ์ที่ผิดปกติระหว่างการทำงาน (เช่น การโอเวอร์โหลด ความล้มเหลว ฯลฯ) ระบบสัญญาณเตือนด้วยเสียงและแสงจะส่งเสียงเตือนโดยอัตโนมัติเพื่อเตือนผู้ปฏิบัติงานให้ดำเนินการบางอย่าง

ส่วนประกอบ:

สัญญาณเตือนเสียง: โดยทั่วไปจะติดตั้งในห้องผ่าตัดหรือในส่วนสำคัญของเครน โดยจะส่งเสียงสัญญาณเตือน ไซเรน หรือเสียงประเภทอื่นเพื่อแจ้งให้ผู้ปฏิบัติงานหรือบุคลากรโดยรอบทราบ

ไฟสัญญาณเตือน: โดยทั่วไปจะเป็นไฟกะพริบหรือไฟแสดงสถานะที่ติดตั้งไว้ในตำแหน่งที่เห็นได้ชัดบนเครน เมื่อเครนทำงานหรือผิดปกติ ไฟจะกะพริบเพื่อดึงดูดความสนใจ

หลักการทำงาน:

เมื่อระบบควบคุมของเครนตรวจพบสถานะการทำงานที่เฉพาะเจาะจงหรือสถานการณ์ที่ผิดปกติ (เช่น เครนเริ่มทำงาน โอเวอร์โหลด เคลื่อนที่ไปที่สวิตช์จำกัด ฯลฯ) ระบบสัญญาณเตือนด้วยเสียงและแสงจะเริ่มทำงานและส่งเสียงสัญญาณเตือนด้วยเสียงและแสงโดยอัตโนมัติ

ผู้ปฏิบัติงานสามารถตอบสนองได้ทันท่วงทีด้วยการสังเกตและฟังสัญญาณเตือนภัยเสียงและแสงเพื่อให้แน่ใจว่าการปฏิบัติงานจะปลอดภัย

โอกาสที่สามารถใช้งานได้:

การสตาร์ทและการทำงาน: เมื่อเครนสตาร์ทหรือเคลื่อนที่ ระบบสัญญาณเตือนเสียงและแสงจะเตือนผู้ควบคุมและบุคลากรโดยรอบให้คอยระวังและหลีกเลี่ยงการเข้าไปในพื้นที่อันตรายโดยไม่ได้ตั้งใจ

สถานะอันตราย: เมื่อเครนเข้าใกล้ตำแหน่งจำกัดหรือมีน้ำหนักเกินช่วงที่ปลอดภัย ระบบสัญญาณเตือนเสียงและแสงจะส่งเสียงเตือนเพื่อป้องกันอุบัติเหตุ

สวิตซ์จำกัด

การทำงาน:

การจำกัดระยะการเคลื่อนที่: สวิตช์จำกัดใช้เพื่อจำกัดระยะการเคลื่อนที่ของเครนหรือรถเข็นเพื่อป้องกันไม่ให้อุปกรณ์ทำงานเกินระยะที่ออกแบบไว้และหลีกเลี่ยงอุบัติเหตุ เช่น การชนหรือการตกราง

หยุดอัตโนมัติ: เมื่อส่วนหนึ่งของเครน (เช่น คานหลัก รถเข็น หรือตะขอ) ถึงตำแหน่งจำกัดที่ตั้งไว้ สวิตช์จำกัดจะตัดแหล่งจ่ายไฟหรือสัญญาณควบคุมโดยอัตโนมัติเพื่อหยุดเครนไม่ให้เคลื่อนที่

ส่วนประกอบ:

ลิมิตสวิตช์เชิงกล: ลิมิตสวิตช์ประเภทนี้พบได้บ่อยที่สุด โดยจะตรวจจับตำแหน่งผ่านการสัมผัสทางกายภาพ เมื่อชิ้นส่วนเครนสัมผัสกับลิมิตสวิตช์ สวิตช์จะสั่งให้วงจรทำงานเพื่อตัดแหล่งจ่ายไฟ

ลิมิตสวิตช์แบบโฟโตอิเล็กทริก: ตำแหน่งของเครนจะถูกตรวจจับโดยเซนเซอร์แบบโฟโตอิเล็กทริก เป็นการทำงานแบบไม่ต้องสัมผัสและเหมาะสำหรับโอกาสที่ต้องการความแม่นยำสูง

สวิตช์จำกัดแม่เหล็ก: ใช้การเปลี่ยนแปลงสนามแม่เหล็กเพื่อตรวจจับการเปลี่ยนแปลงตำแหน่งและเหมาะสำหรับใช้ในสภาพแวดล้อมที่มีฝุ่นละอองหรือความชื้น

หลักการทำงาน:

ขีดจำกัดทางกล: เมื่อเครนหรือรถเข็นเคลื่อนที่ไปยังตำแหน่งที่ตั้งขีดจำกัด สวิตช์จำกัดจะทำงานโดยตัดการจ่ายไฟไปยังมอเตอร์เพื่อป้องกันไม่ให้มีการเคลื่อนไหวเพิ่มเติม

รีเซ็ตอัตโนมัติ: สวิตช์จำกัดบางตัวมีฟังก์ชันรีเซ็ตอัตโนมัติ เมื่ออุปกรณ์กลับสู่ตำแหน่งปกติจากตำแหน่งจำกัด สวิตช์จำกัดจะรีเซ็ตโดยอัตโนมัติและคืนการทำงานปกติของอุปกรณ์

สถานการณ์การใช้งาน:

ขีดจำกัดการยก: จำกัดความสูงในการยกสูงสุดของตะขอ เพื่อป้องกันไม่ให้ตะขอยกมากเกินไปจนทำให้ลวดสลิงขาดหรือเกิดอุบัติเหตุอื่นๆ

ขีดจำกัดการเดินทาง: จำกัดระยะการเดินทางของคานหลักและรถเข็นเพื่อป้องกันไม่ให้ไปโดนปลายรางหรือสิ่งกีดขวางอื่นๆ

ขีดจำกัดการหมุน: ในเครนสะพานบางรุ่น สวิตช์จำกัดยังสามารถใช้เพื่อจำกัดมุมการหมุนของบูมหรือแพลตฟอร์มหมุนได้อีกด้วย

2.บทสรุป

ระบบแจ้งเตือนด้วยเสียงและแสงและสวิตช์จำกัดของเครนเหนือศีรษะเป็นอุปกรณ์สำคัญที่ช่วยให้การทำงานปลอดภัย ระบบแจ้งเตือนด้วยเสียงและแสงจะส่งสัญญาณเสียงและแสงเพื่อเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบให้ใส่ใจสถานะของเครนเพื่อป้องกันอุบัติเหตุ สวิตช์จำกัดจะจำกัดช่วงการเคลื่อนที่ของเครนเพื่อป้องกันไม่ให้เกินช่วงที่ออกแบบไว้หรือชนกัน ทำให้มั่นใจในความปลอดภัยในการทำงานและความสมบูรณ์ของอุปกรณ์ การผสมผสานทั้งสองสิ่งนี้ช่วยปรับปรุงประสิทธิภาพด้านความปลอดภัยของเครนเหนือศีรษะได้อย่างมากและลดความเสี่ยงในการทำงาน

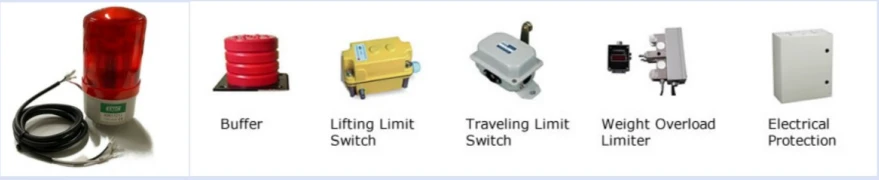

อุปกรณ์ความปลอดภัย

อุปกรณ์ป้องกันการโอเวอร์โหลด

ฟังก์ชัน: ป้องกันไม่ให้เครนทำงานต่อไปเมื่อเกินน้ำหนักบรรทุกที่กำหนด จึงหลีกเลี่ยงความล้มเหลวทางกลไกและอุบัติเหตุด้านความปลอดภัย

หลักการทำงาน: อุปกรณ์จะตรวจสอบน้ำหนักบรรทุกของเครนผ่านเซ็นเซอร์ เมื่อตรวจพบว่าน้ำหนักบรรทุกเกินขีดจำกัดความปลอดภัย ระบบจะส่งเสียงเตือนและตัดวงจรการยกของเครนโดยอัตโนมัติ ทำให้ไม่สามารถยกของหนักต่อไปได้

รูปแบบทั่วไป: การป้องกันการโอเวอร์โหลดทางกล, การป้องกันการโอเวอร์โหลดทางอิเล็กทรอนิกส์ (เช่น ตัวจำกัดแรงบิด)

สวิตซ์จำกัด

ฟังก์ชัน: ใช้เพื่อจำกัดตำแหน่งสุดขั้วของการเคลื่อนไหวของเครนเพื่อป้องกันไม่ให้คานหลัก รถเข็น หรือตะขอเกินระยะที่กำหนดไว้เพื่อหลีกเลี่ยงการชนและความเสียหาย

การประยุกต์ใช้: ขีดจำกัดการยก ขีดจำกัดการเดินทาง ขีดจำกัดการหมุน ฯลฯ

ประเภท: สวิตช์จำกัดเชิงกล, สวิตช์จำกัดโฟโตอิเล็กทริก, สวิตช์จำกัดแม่เหล็ก ฯลฯ

ระบบเตือนภัยด้วยเสียงและแสง

ฟังก์ชัน: โดยการปล่อยสัญญาณเสียงและแสง เพื่อเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบถึงสถานะการทำงานของเครน โดยเฉพาะในสภาวะที่เป็นอันตรายหรือผิดปกติ

การใช้งาน: การเริ่มต้นเครน, การเตือนการโอเวอร์โหลด, การแจ้งเตือนเมื่อมีการเรียกใช้ขีดจำกัด ฯลฯ

อุปกรณ์หยุดฉุกเฉิน

ฟังก์ชั่น: ในกรณีฉุกเฉิน ผู้ปฏิบัติงานสามารถตัดแหล่งจ่ายไฟของเครนได้อย่างรวดเร็วผ่านปุ่มหยุดฉุกเฉิน เพื่อหยุดการทำงานทั้งหมดทันที

ตำแหน่ง: โดยปกติจะติดตั้งในตำแหน่งที่สามารถเข้าถึงได้ในห้องผ่าตัด ตู้ควบคุม หรือเครน เพื่อการทำงานอย่างรวดเร็วในกรณีฉุกเฉิน

อุปกรณ์กันลม

ฟังก์ชัน: ใช้เพื่อป้องกันเครนพลิกคว่ำหรือตกรางเนื่องจากลมแรงขณะทำงานกลางแจ้ง

ส่วนประกอบ: แคลมป์รางกันลม, สมอกันลม, สัญญาณเตือนภัยกันลม ฯลฯ

บัฟเฟอร์

ฟังก์ชัน: ติดตั้งบัฟเฟอร์ไว้ที่ปลายรางเพื่อป้องกันไม่ให้รถเครนหรือรถยนต์ชนกับปลายรางในกรณีที่รุนแรง และลดแรงกระแทก

ประเภท: บัฟเฟอร์สปริง, บัฟเฟอร์ไฮดรอลิก ฯลฯ

โหมดการควบคุม

ระบบควบคุม PLC

ฟังก์ชัน: PLC (Programmable Logic Controller) เป็นแกนหลักของระบบควบคุมเครนสะพาน มีหน้าที่ในการดำเนินการคำสั่งการทำงาน ตรวจสอบสถานะอุปกรณ์ และดำเนินการควบคุมอัตโนมัติ

คุณสมบัติ: มีข้อดีของการเขียนโปรแกรมที่ยืดหยุ่น ตอบสนองรวดเร็ว ความน่าเชื่อถือสูง ฯลฯ และสามารถตระหนักถึงตรรกะการควบคุมที่ซับซ้อนและการทำงานอัตโนมัติ

การประยุกต์ใช้: การควบคุมการเดินทาง การควบคุมการยก การควบคุมการจำกัด ฯลฯ ของรถขนาดใหญ่และขนาดเล็ก

ระบบควบคุมการแปลงความถี่

ฟังก์ชั่น: การปรับความถี่ของมอเตอร์ทำให้สามารถสตาร์ทเครนได้อย่างราบรื่น สามารถปรับความเร็วได้อย่างแม่นยำ และสามารถดำเนินการประหยัดพลังงานได้

ข้อดี: ลดผลกระทบจากกระแสไฟเริ่มต้น เพิ่มความแม่นยำในการทำงาน ยืดอายุการใช้งานทางกล และประหยัดพลังงาน

การประยุกต์ใช้: การควบคุมการเดินทางของรถขนาดใหญ่และขนาดเล็ก การควบคุมความเร็วในการยก

ระบบควบคุมระยะไกล

ฟังก์ชั่น: ให้ผู้ควบคุมสามารถควบคุมการทำงานของเครนผ่านรีโมตคอนโทรลไร้สายในตำแหน่งที่ปลอดภัยห่างจากเครน

ข้อดี: เพิ่มความปลอดภัยและความยืดหยุ่นในการทำงาน โดยเฉพาะในสภาพแวดล้อมการทำงานที่ซับซ้อนหรืออันตราย

การประยุกต์ใช้: การควบคุมระยะไกลสำหรับการเริ่ม หยุด การเคลื่อนที่ การยก และการดำเนินการอื่นๆ ของเครน

ระบบ HMI (Human Machine Interface)

ฟังก์ชัน: ระบบ HMI มีอินเทอร์เฟซระหว่างคนกับเครื่องจักรที่เป็นมิตร โดยผู้ปฏิบัติงานสามารถตรวจสอบและใช้งานฟังก์ชันต่างๆ ของเครนได้โดยตรงผ่านหน้าจอสัมผัสหรือแผงควบคุม

คุณสมบัติ: อินเทอร์เฟซการทำงานที่ใช้งานง่าย การตรวจสอบแบบเรียลไทม์และฟังก์ชันการวินิจฉัย การแสดงสัญญาณเตือนและการบันทึกข้อมูล

การใช้งาน: แสดงสถานะการทำงาน สภาวะการโหลด ข้อมูลความผิดพลาด ฯลฯ ของเครน

ระบบการติดตามและจัดการข้อมูล

ฟังก์ชัน: ใช้ตรวจสอบข้อมูลการทำงานของเครน (เช่น โหลด ความเร็ว ตำแหน่ง ฯลฯ) แบบเรียลไทม์ และบันทึกและวิเคราะห์ข้อมูล

ข้อดี: ปรับปรุงประสิทธิภาพการทำงาน การบำรุงรักษาเชิงป้องกัน และเพิ่มประสิทธิภาพการบริหารจัดการ

การประยุกต์ใช้: การตรวจสอบระยะไกล การวินิจฉัยข้อบกพร่อง การวิเคราะห์และบันทึกข้อมูลการทำงาน





























12. ร่างภาพ











1. ความสามารถในการรับน้ำหนักที่แข็งแกร่ง

ความสามารถในการรับน้ำหนักขนาดใหญ่: การออกแบบโครงสร้างของเครนสะพานช่วยให้สามารถรับน้ำหนักได้มากและมักเหมาะกับการดำเนินงานอุตสาหกรรมหนัก เช่น โรงงานเหล็ก อู่ต่อเรือ โรงงานผลิตเครื่องจักร ฯลฯ

มีให้เลือกใช้คุณลักษณะเฉพาะต่างๆ: เครนสะพานสามารถออกแบบและผลิตได้ตามความต้องการเฉพาะเพื่อตอบสนองความต้องการในการยกตั้งแต่ไม่กี่ตันไปจนถึงหลายร้อยตัน

2. การใช้พื้นที่อย่างมีประสิทธิภาพ

การครอบคลุมพื้นที่กว้าง: คานหลักของเครนสะพานโดยปกติแล้วจะติดตั้งไว้บนรางของโรงงานหรือโรงงาน และสามารถเคลื่อนย้ายได้ทั่วทั้งพื้นที่ปฏิบัติงาน ทำให้ใช้พื้นที่ด้านบนได้เต็มที่โดยไม่ต้องใช้พื้นที่พื้นดิน

ความยืดหยุ่นสูง: เครนสามารถครอบคลุมพื้นที่ได้เต็มที่ทั้งในแนวนอนและแนวตั้ง และสามารถจัดการงานขนย้ายวัสดุได้อย่างยืดหยุ่นในทุกตำแหน่งในพื้นที่ปฏิบัติการ

3. การทำงานที่มีความแม่นยำสูง

การวางตำแหน่งที่แม่นยำ: เครนสะพานสมัยใหม่มักติดตั้งระบบควบคุมที่ซับซ้อน (เช่น การควบคุม PLC การควบคุมการแปลงความถี่) ซึ่งสามารถกำหนดตำแหน่งวัตถุหนักได้อย่างแม่นยำ และเหมาะสำหรับโอกาสที่ต้องมีการจัดการที่แม่นยำสูง

การเคลื่อนไหวที่ราบรื่น: การใช้ตัวแปลงความถี่และระบบบัฟเฟอร์ทำให้เครนสะพานราบรื่นยิ่งขึ้นในระหว่างการสตาร์ท หยุด และการทำงาน ทำให้ลดแรงกระแทกและการสั่นของโหลด

4. การทำงานที่สะดวกสบาย

วิธีการควบคุมหลากหลาย: เครนสะพานสามารถควบคุมได้ผ่านการควบคุมภาคพื้นดิน การควบคุมในห้องโดยสาร หรือการควบคุมระยะไกลแบบไร้สาย ซึ่งปรับให้เข้ากับสภาพแวดล้อมและความต้องการการทำงานที่แตกต่างกัน ช่วยเพิ่มความสะดวกสบายและความปลอดภัยในการทำงาน

ระบบอัตโนมัติและความชาญฉลาด: ด้วยการพัฒนาของระบบอัตโนมัติทางอุตสาหกรรม เครนสะพานสามารถบูรณาการระบบอัตโนมัติเพื่อให้เกิดการจัดการอัตโนมัติ การซ้อนที่แม่นยำ การตรวจสอบจากระยะไกล และฟังก์ชันอื่นๆ ลดความต้องการกำลังคน และปรับปรุงประสิทธิภาพการทำงาน

5. ความปลอดภัยสูง

อุปกรณ์ด้านความปลอดภัยหลายประเภท: เครนสะพานติดตั้งอุปกรณ์ด้านความปลอดภัยหลายประเภท เช่น สวิตช์จำกัด อุปกรณ์ป้องกันการโอเวอร์โหลด อุปกรณ์หยุดฉุกเฉิน อุปกรณ์ป้องกันลม ฯลฯ ซึ่งช่วยป้องกันอุบัติเหตุได้อย่างมีประสิทธิภาพ

การออกแบบซ้ำซ้อน: ส่วนประกอบสำคัญมักใช้การออกแบบซ้ำซ้อนเพื่อให้แน่ใจว่าระบบยังคงทำงานได้อย่างปลอดภัยเมื่อชิ้นส่วนใดชิ้นส่วนหนึ่งล้มเหลว





1. การผลิต

การผลิตเครื่องจักรกลหนัก: ในโรงงานผลิตเครื่องจักร เครนสะพานใช้ในการเคลื่อนย้ายและประกอบชิ้นส่วนเครื่องจักรขนาดใหญ่ เช่น เครื่องยนต์ กังหัน เครื่องมือกล ฯลฯ การทำงานที่แม่นยำสูงและความสามารถในการรับน้ำหนักที่แข็งแกร่งทำให้การประกอบและถ่ายโอนชิ้นส่วนหนักปลอดภัยและมีประสิทธิภาพมากขึ้น

การผลิตยานยนต์: ใช้ในการเคลื่อนย้ายชิ้นส่วนรถยนต์ โดยเฉพาะในสายการประกอบรถยนต์ เพื่อการยกและวางตำแหน่งส่วนประกอบสำคัญ เช่น เครื่องยนต์และตัวถังรถยนต์

2. โลหะวิทยาเหล็กและเหล็กกล้า

โรงงานเหล็ก: เครนสะพานใช้ในการเคลื่อนย้ายโลหะหลอมเหลว แท่งโลหะ และวัตถุดิบหนักอื่นๆ ในสภาพแวดล้อมที่มีอุณหภูมิสูงเหล่านี้ เครนจะต้องทนความร้อนได้สูงและปลอดภัย

โรงงานรีดเหล็ก: ในโรงงานรีดเหล็ก เครนสะพานใช้ในการเคลื่อนย้ายเหล็กม้วน แผ่นเหล็ก และคานเหล็ก ช่วยในการถ่ายโอนเหล็กรีดจากสายการผลิตไปยังคลังสินค้าหรืออุปกรณ์ขนส่ง

3. การจัดการคลังสินค้าและโลจิสติกส์

คลังสินค้าขนาดใหญ่: เครนสะพานใช้กันอย่างแพร่หลายในการโหลดและขนถ่ายสินค้าและจัดวางซ้อนในคลังสินค้าขนาดใหญ่ เครนสะพานสามารถใช้พื้นที่แนวตั้งและแนวนอนได้อย่างมีประสิทธิภาพและเพิ่มความจุในการจัดเก็บของคลังสินค้าได้สูงสุด

ศูนย์โลจิสติกส์: ในศูนย์โลจิสติกส์ มีการใช้เครนสะพานเพื่อเคลื่อนย้ายและคัดแยกสินค้าหนักอย่างรวดเร็ว ช่วยสนับสนุนการดำเนินการด้านโลจิสติกส์ที่มีประสิทธิภาพ

4. ท่าเรือและท่าเทียบเรือ

การจัดการตู้คอนเทนเนอร์: ในท่าเรือและท่าเทียบเรือ เครนสะพานใช้สำหรับการโหลดและขนถ่ายตู้คอนเทนเนอร์ เครนสะพานสามารถเคลื่อนย้ายตู้คอนเทนเนอร์ขนาดใหญ่ระหว่างเรือ รถบรรทุก และคลังสินค้าได้อย่างรวดเร็ว เพื่อให้มั่นใจได้ว่าสินค้าจะถูกถ่ายโอนอย่างรวดเร็ว

การจัดการสินค้าจำนวนมาก: เครนสะพานยังใช้ในการโหลด การขนถ่าย และการซ้อนสินค้าจำนวนมาก (เช่น แร่ ถ่านหิน เมล็ดพืช ฯลฯ) ช่วยเร่งความเร็วในการประมวลผลสินค้า

5. อุตสาหกรรมพลังงาน

โรงไฟฟ้า: ในโรงไฟฟ้าพลังความร้อน โรงไฟฟ้าพลังน้ำ และโรงไฟฟ้านิวเคลียร์ จะใช้เครนสะพานในการเคลื่อนย้ายและบำรุงรักษาอุปกรณ์ผลิตไฟฟ้าขนาดใหญ่ เช่น กังหัน โรเตอร์เครื่องกำเนิดไฟฟ้า หม้อแปลง ฯลฯ โดยทั่วไปอุปกรณ์เหล่านี้จะมีน้ำหนักเบามากและต้องมีการวางตำแหน่งที่แม่นยำ

สถานีย่อย: เครนสะพานใช้ในการยกและติดตั้งหม้อแปลงขนาดใหญ่ สวิตช์เกียร์ และอุปกรณ์ควบคุมไฟฟ้าเพื่อให้แน่ใจถึงการทำงานของโครงสร้างพื้นฐานด้านไฟฟ้าที่ปลอดภัยและเชื่อถือได้



เครนการผลิต ขั้นตอน

การตรวจสอบวัสดุ

การตรวจสอบคุณภาพ: ดำเนินการตรวจสอบคุณภาพอย่างเข้มงวดกับวัตถุดิบที่ซื้อเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการออกแบบและมาตรฐานแห่งชาติ

การจัดเก็บวัสดุ: วัสดุที่มีคุณภาพจะถูกจัดเก็บตามการจำแนกประเภทเพื่อป้องกันการกัดกร่อนหรือความเสียหาย

การตัดและการขึ้นรูป

การตัดเหล็ก: ใช้การตัดพลาสม่า การตัดเลเซอร์ หรือการตัดด้วยเปลวไฟ และเทคโนโลยีอื่นๆ เพื่อตัดเหล็กตามขนาดของแบบการออกแบบ

กระบวนการขึ้นรูป: ขึ้นรูปแผ่นเหล็กโดยการดัด การรีด การเชื่อม และกระบวนการอื่นๆ เพื่อผลิตคานหลัก คานปลาย และชิ้นส่วนโครงสร้างอื่นๆ

การเชื่อม

การเชื่อมส่วนประกอบ: ชิ้นส่วนเหล็กที่ตัดและขึ้นรูปแล้วจะถูกเชื่อมเข้ากับโครงสร้างหลัก เช่น คานหลัก คานปลาย และรถเข็น กระบวนการเชื่อมจะต้องได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าโครงสร้างมีความแข็งแรงและคุณภาพการเชื่อม

การตรวจสอบรอยเชื่อม: ใช้เทคโนโลยีการทดสอบแบบไม่ทำลาย (เช่น การทดสอบด้วยคลื่นเสียงเหนือเสียง การทดสอบด้วยรังสีเอกซ์) เพื่อตรวจสอบรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีรอยแตกร้าวหรือข้อบกพร่องอื่นๆ

งานกลึง

งานกลึงแม่นยำ: งานกลึงแม่นยำดำเนินการกับส่วนประกอบสำคัญของเครน เช่น ชุดล้อ ที่นั่งลูกปืน รอก ฯลฯ เพื่อให้แน่ใจว่ามีความแม่นยำของมิติและคุณภาพพื้นผิว

การประกอบเครื่องทั้งเครื่อง

การประกอบทั่วไป: บนพื้นฐานของการประกอบล่วงหน้า การประกอบโดยรวมของเครนจะดำเนินการรวมถึงการติดตั้งขั้นสุดท้ายของคานหลัก คานปลาย กลไกการยก กลไกการเดิน ฯลฯ

การว่าจ้างและการทดสอบ

ภายใต้เงื่อนไขไดนามิก ประสิทธิภาพการทำงานของเครนจะได้รับการทดสอบ รวมถึงการทดสอบการยก การเดิน การบังคับเลี้ยว และฟังก์ชันอื่นๆ ขนาดโดยรวมของเครนสะพานที่ประกอบแล้วจะได้รับการตรวจสอบเพื่อให้แน่ใจว่าขนาดทั้งหมดตรงตามข้อกำหนดการออกแบบ

การพ่นและการเคลือบป้องกันการกัดกร่อน

การเคลือบผิว การกำจัดสนิม: การขจัดสนิมบนพื้นผิวของเครน วิธีการทั่วไป ได้แก่ การพ่นทราย การดอง ฯลฯ การพ่นสีรองพื้น: พ่นสีรองพื้นป้องกันการกัดกร่อนบนพื้นผิวที่ผ่านการเคลือบเพื่อป้องกันการเกิดออกซิเดชันและการกัดกร่อนของโลหะ การพ่นสีทับหน้า การพ่นสี: พ่นสีทับหน้าตามความต้องการของลูกค้าหรือมาตรฐานอุตสาหกรรมเพื่อให้เครนมีเอฟเฟกต์การปกป้องและการตกแต่ง การทำเครื่องหมาย: หลังจากพ่นสีแล้ว ให้ทำเครื่องหมายข้อมูลระบุตัวตนของเครนตามข้อมูลจำเพาะ เช่น รุ่น น้ำหนักบรรทุกที่กำหนด ฯลฯ

โรงงานและการติดตั้ง

การบรรจุและการขนส่ง

การป้องกันบรรจุภัณฑ์: บรรจุภัณฑ์ส่วนประกอบสำคัญของเครนอย่างป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่ง การจัดการขนส่ง: เลือกวิธีการขนส่งที่เหมาะสมเพื่อขนส่งเครนไปยังไซต์งานของลูกค้าตามขนาดอุปกรณ์และเงื่อนไขการขนส่ง

การยอมรับและการจัดส่ง

การยอมรับของลูกค้า

การยอมรับในสถานที่: ลูกค้าดำเนินการยอมรับเครนในสถานที่ตามข้อกำหนดในสัญญาและข้อกำหนดทางเทคนิคเพื่อตรวจสอบประสิทธิภาพและคุณภาพของอุปกรณ์

การแก้ไขปัญหา: หากพบปัญหาใดๆ ผู้ผลิตจะต้องดำเนินการแก้ไขให้ทันเวลาเพื่อให้แน่ใจว่าอุปกรณ์นั้นตรงตามความต้องการของลูกค้า การจัดส่งและการใช้งาน การฝึกอบรมการใช้งาน: ผู้ผลิตมักจะฝึกอบรมผู้ปฏิบัติงานของลูกค้าเพื่อให้แน่ใจว่าพวกเขาสามารถใช้งานเครนได้อย่างถูกต้องและปลอดภัย













การตรวจสอบวัสดุ

การตรวจสอบคุณภาพ: ดำเนินการตรวจสอบคุณภาพอย่างเข้มงวดกับวัตถุดิบที่ซื้อเพื่อให้แน่ใจว่าเป็นไปตามข้อกำหนดการออกแบบและมาตรฐานแห่งชาติ

การจัดเก็บวัสดุ: วัสดุที่มีคุณภาพจะถูกจัดเก็บตามการจำแนกประเภทเพื่อป้องกันการกัดกร่อนหรือความเสียหาย

การตัดและการขึ้นรูป

การตัดเหล็ก: ใช้การตัดพลาสม่า การตัดเลเซอร์ หรือการตัดด้วยเปลวไฟ และเทคโนโลยีอื่นๆ เพื่อตัดเหล็กตามขนาดของแบบการออกแบบ

กระบวนการขึ้นรูป: ขึ้นรูปแผ่นเหล็กโดยการดัด การรีด การเชื่อม และกระบวนการอื่นๆ เพื่อผลิตคานหลัก คานปลาย และชิ้นส่วนโครงสร้างอื่นๆ

การเชื่อม

การเชื่อมส่วนประกอบ: ชิ้นส่วนเหล็กที่ตัดและขึ้นรูปแล้วจะถูกเชื่อมเข้ากับโครงสร้างหลัก เช่น คานหลัก คานปลาย และรถเข็น กระบวนการเชื่อมจะต้องได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่าโครงสร้างมีความแข็งแรงและคุณภาพการเชื่อม

การตรวจสอบรอยเชื่อม: ใช้เทคโนโลยีการทดสอบแบบไม่ทำลาย (เช่น การทดสอบด้วยคลื่นเสียงเหนือเสียง การทดสอบด้วยรังสีเอกซ์) เพื่อตรวจสอบรอยเชื่อมเพื่อให้แน่ใจว่าไม่มีรอยแตกร้าวหรือข้อบกพร่องอื่นๆ

งานกลึง

งานกลึงแม่นยำ: งานกลึงแม่นยำดำเนินการกับส่วนประกอบสำคัญของเครน เช่น ชุดล้อ ที่นั่งลูกปืน รอก ฯลฯ เพื่อให้แน่ใจว่ามีความแม่นยำของมิติและคุณภาพพื้นผิว

การประกอบเครื่องทั้งเครื่อง

การประกอบทั่วไป: บนพื้นฐานของการประกอบล่วงหน้า การประกอบโดยรวมของเครนจะดำเนินการรวมถึงการติดตั้งขั้นสุดท้ายของคานหลัก คานปลาย กลไกการยก กลไกการเดิน ฯลฯ

การว่าจ้างและการทดสอบ

ภายใต้เงื่อนไขไดนามิก ประสิทธิภาพการทำงานของเครนจะได้รับการทดสอบ รวมถึงการทดสอบการยก การเดิน การบังคับเลี้ยว และฟังก์ชันอื่นๆ ขนาดโดยรวมของเครนสะพานที่ประกอบแล้วจะได้รับการตรวจสอบเพื่อให้แน่ใจว่าขนาดทั้งหมดตรงตามข้อกำหนดการออกแบบ

การพ่นและการเคลือบป้องกันการกัดกร่อน

การเคลือบผิว การกำจัดสนิม: การขจัดสนิมบนพื้นผิวของเครน วิธีการทั่วไป ได้แก่ การพ่นทราย การดอง ฯลฯ การพ่นสีรองพื้น: พ่นสีรองพื้นป้องกันการกัดกร่อนบนพื้นผิวที่ผ่านการเคลือบเพื่อป้องกันการเกิดออกซิเดชันและการกัดกร่อนของโลหะ การพ่นสีทับหน้า การพ่นสี: พ่นสีทับหน้าตามความต้องการของลูกค้าหรือมาตรฐานอุตสาหกรรมเพื่อให้เครนมีเอฟเฟกต์การปกป้องและการตกแต่ง การทำเครื่องหมาย: หลังจากพ่นสีแล้ว ให้ทำเครื่องหมายข้อมูลระบุตัวตนของเครนตามข้อมูลจำเพาะ เช่น รุ่น น้ำหนักบรรทุกที่กำหนด ฯลฯ

โรงงานและการติดตั้ง

การบรรจุและการขนส่ง

การป้องกันบรรจุภัณฑ์: บรรจุภัณฑ์ส่วนประกอบสำคัญของเครนอย่างป้องกันเพื่อป้องกันความเสียหายระหว่างการขนส่ง การจัดการขนส่ง: เลือกวิธีการขนส่งที่เหมาะสมเพื่อขนส่งเครนไปยังไซต์งานของลูกค้าตามขนาดอุปกรณ์และเงื่อนไขการขนส่ง

การยอมรับและการจัดส่ง

การยอมรับของลูกค้า

การยอมรับในสถานที่: ลูกค้าดำเนินการยอมรับเครนในสถานที่ตามข้อกำหนดในสัญญาและข้อกำหนดทางเทคนิคเพื่อตรวจสอบประสิทธิภาพและคุณภาพของอุปกรณ์

การแก้ไขปัญหา: หากพบปัญหาใดๆ ผู้ผลิตจะต้องดำเนินการแก้ไขให้ทันเวลาเพื่อให้แน่ใจว่าอุปกรณ์นั้นตรงตามความต้องการของลูกค้า การจัดส่งและการใช้งาน การฝึกอบรมการใช้งาน: ผู้ผลิตมักจะฝึกอบรมผู้ปฏิบัติงานของลูกค้าเพื่อให้แน่ใจว่าพวกเขาสามารถใช้งานเครนได้อย่างถูกต้องและปลอดภัย

ป้ายกำกับยอดนิยม: เครนเหนือศีรษะแบบคาน, ผู้ผลิตเครนเหนือศีรษะแบบคานของจีน, ซัพพลายเออร์, โรงงาน
