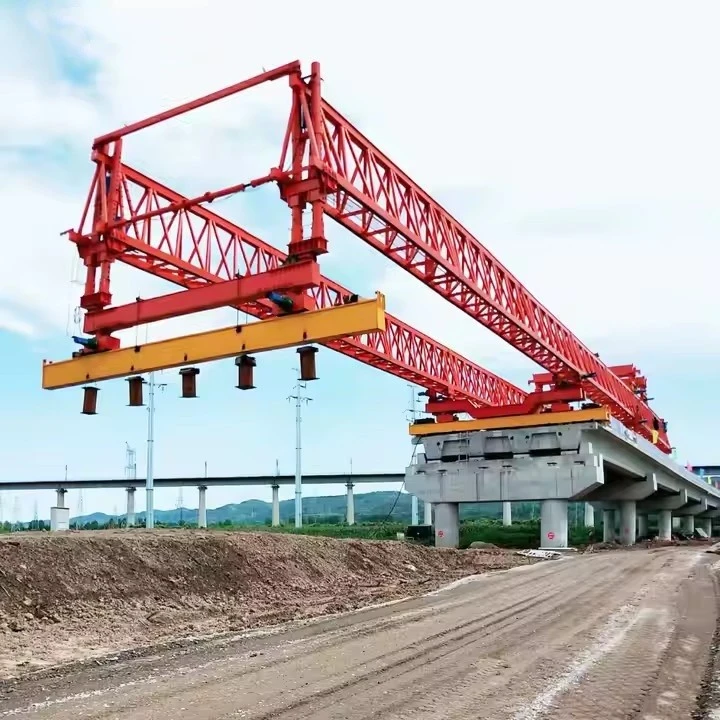

เครื่องยิงคานสะพาน 280 ตัน



ประเภทของเครื่องยิงคานสะพาน
โครงสำหรับตั้งสิ่งของเปิดตัวคาน (GLG)

ใช้สำหรับยิงคอนกรีตสำเร็จรูปหรือคานเหล็ก

สามารถขยายได้หลายท่าเรือและเดินหน้าต่อไปได้ในขณะที่การก่อสร้างดำเนินไป

เหมาะสำหรับการก่อสร้างคานยื่นแบบสมดุล

การเปิดตัวจมูก (สำหรับวิธีการเปิดตัวแบบเพิ่มหน่วย)

โครงสร้างชั่วคราวที่ติดอยู่ด้านหน้าคานเพื่อลดการโก่งตัวระหว่างการปล่อยตัว

ใช้ในวิธีการยิงแบบเพิ่มส่วนซึ่งมีการสร้างดาดฟ้าสะพานเป็นส่วนๆ และผลักไปข้างหน้า

รถขนส่งโมดูลาร์ขับเคลื่อนด้วยตนเอง (SPMT)

ยานพาหนะแบบล้อเลื่อนที่ขนส่งคานหนักไปยังสถานที่ติดตั้ง

มีความคล่องตัวสูงและใช้สำหรับวางคานหนัก

ค่าใช้จ่ายเปิดตัวโครงสำหรับตั้งสิ่งของ

วิ่งไปบนส่วนสะพานที่สร้างไว้แล้ว

ยกและวางคานใหม่จากด้านบน

Underslung เปิดตัว Gantry

เคลื่อนตัวไปใต้ดาดฟ้าสะพาน

มักใช้ในเขตเมืองที่มีการจำกัดความสูง

เครื่องยิงลำแสงสะพานขนาด 280- ตันเป็นเครื่องจักรสำหรับงานหนักที่ออกแบบมาเพื่อการติดตั้งคานสะพานขนาดใหญ่ คาน หรือส่วนต่างๆ ในโครงการก่อสร้างสะพานอย่างมีประสิทธิภาพ ด้านล่างนี้เป็นคุณสมบัติที่สำคัญ:

1. ความสามารถในการรับน้ำหนักสูง
ออกแบบมาเพื่อรองรับคานที่มีน้ำหนักมากถึง 280 ตัน ทำให้เหมาะสำหรับการก่อสร้างสะพานช่วง-ขนาดใหญ่

สามารถรองรับลำแสงได้หลายประเภท (คาน T-, คาน I-, คานทรงกล่อง ฯลฯ)

2. ปรับช่วงและความสูงได้
ความกว้างช่วงแปรผันเพื่อรองรับความกว้างของสะพานที่แตกต่างกัน

การปรับความสูงเพื่อการวางตำแหน่งลำแสงที่แม่นยำในระดับความสูงที่แตกต่างกัน

3. ขับเคลื่อนด้วยตนเอง-และเคลื่อนที่ได้
ติดตั้งตีนตะขาบหรือยางยางเพื่อการเคลื่อนไหวที่ราบรื่นในสถานที่ก่อสร้าง

บางรุ่นมีการหมุน 360 องศาเพื่อการวางตำแหน่งที่ยืดหยุ่น

4. ระบบยกไฮดรอลิก
กระบอกไฮดรอลิกแบบซิงโครไนซ์ช่วยให้มั่นใจในการยกและลดระดับที่สมดุล

การควบคุมที่แม่นยำเพื่อการจัดตำแหน่งลำแสงที่แม่นยำ

5. การออกแบบแบบโมดูลาร์และขยายได้
สามารถขยายหรือกำหนดค่าใหม่สำหรับข้อกำหนดของโครงการที่แตกต่างกัน

บางเวอร์ชันอนุญาตให้มีตัวเรียกใช้งานหลายตัวทำงานควบคู่กันเพื่อขยาย-ช่วงที่ยาวเป็นพิเศษ

6. คุณสมบัติด้านความเสถียรและความปลอดภัย
แขนค้ำหรือค้ำขาให้มั่นคงเพื่อป้องกันการล้มขณะปฏิบัติงาน

การตรวจสอบโหลดอัตโนมัติเพื่อป้องกันการโอเวอร์โหลด

ระบบเบรกฉุกเฉินเพื่อความปลอดภัย

7. การควบคุมระยะไกลและอัตโนมัติ
รีโมทคอนโทรลไร้สายเพื่อความปลอดภัยและความสะดวกสบายของผู้ปฏิบัติงาน

โมเดลขั้นสูงบางรุ่นมีระบบกำหนดตำแหน่งแบบกึ่ง-อัตโนมัติ

8. การปรับตัวให้เข้ากับภูมิประเทศ
สามารถทำงานบนพื้นที่ไม่เรียบหรือพื้นอ่อนได้โดยมีเสถียรภาพที่เหมาะสม

เหมาะสำหรับใช้ในโครงการในเมือง ทางหลวง และสะพานรถไฟ

9. การประกอบและการรื้อถอนอย่างรวดเร็ว
ส่วนประกอบแบบโมดูลาร์ช่วยให้สามารถติดตั้งและรื้อถอนได้อย่างรวดเร็ว ช่วยลดเวลาหยุดทำงาน

10. การปฏิบัติตามมาตรฐาน
เป็นไปตามมาตรฐานความปลอดภัยและวิศวกรรมสากล (ISO, OSHA ฯลฯ)



ต่อไปนี้เป็นโครงร่างข้อกำหนดทั่วไปสำหรับเครื่องยิงคานสะพานขนาด 280 ตัน (หรือที่รู้จักในชื่อเครื่องยิงคานหรือคานยิง) ซึ่งมักใช้ในการก่อสร้างสะพานสำเร็จรูป ข้อมูลจำเพาะที่แท้จริงอาจแตกต่างกันไปขึ้นอยู่กับผู้ผลิตและข้อกำหนดของโครงการ

เครื่องยิงคานสะพาน 280 ตัน – ข้อมูลจำเพาะทางเทคนิค
1. คำอธิบายทั่วไป
ประเภท: ระบบโครงสำหรับตั้งสิ่งของแบบเปิดเอง-แบบโมดูลาร์

วัตถุประสงค์: การจัดการ การขนส่ง และการวางคานคอนกรีตสำเร็จรูป (คาน คานกล่อง คานตัว T- ฯลฯ)

ความสามารถในการยกสูงสุด: 280 เมตริกตัน

เหมาะสำหรับช่วงความยาว: โดยทั่วไป 30 ม. – 60 ม. (ปรับได้ตามการกำหนดค่า)

2. ส่วนประกอบโครงสร้าง
คานหลัก:

การออกแบบโครงโครงเหล็กหรือคานกล่องที่มีความแข็งแรงสูง-

ปรับความยาวได้ (ส่วนโมดูลาร์สำหรับช่วงต่างๆ)

ขายึด/โครง:

ระบบยกไฮดรอลิกหรือกลไกเพื่อปรับความสูง

แขนค้ำเพื่อความมั่นคงระหว่างการวางคาน

การเปิดจมูก (ถ้ามี):

ส่วนหน้าขยายได้สำหรับการเปิดตัวแบบเพิ่มทีละขั้น

ระบบรถเข็นและรอก:

กว้านไฟฟ้าหรือไฮดรอลิกพร้อมเชือกลวด/ที่หนีบ

ความสามารถในการเคลื่อนที่ด้านข้างเพื่อการวางตำแหน่งที่แม่นยำ

3. ระบบส่งกำลังและขับเคลื่อน
แรงขับ:

มอเตอร์ขับเคลื่อนไฟฟ้าหรือดีเซล- (แบบตีนตะขาบ/ล้อ-)

ขับเคลื่อนด้วยตนเอง-ด้วยรีโมทคอนโทรล/ควบคุมด้วยตนเอง

ระบบไฮดรอลิก:

สำหรับการยก การปรับสมดุล และการปรับลอนเชอร์

ระบบควบคุม:

การควบคุมแบบใช้ PLC- หรือแบบแมนนวลพร้อมอินเทอร์ล็อคเพื่อความปลอดภัย

4. พารามิเตอร์ประสิทธิภาพ
ความเร็วในการยก: ~0.5–2 ม./นาที (ปรับได้)

ความเร็วในการเดินทาง: ~3–10 ม./นาที (ไม่ได้โหลด)

ความเร็วลมทำงานสูงสุด: น้อยกว่าหรือเท่ากับ 13.8 เมตร/วินาที (Beaufort Scale 6)

ความสามารถในการให้คะแนน: น้อยกว่าหรือเท่ากับ 3% (ขึ้นอยู่กับสภาพพื้นดิน)

5. คุณลักษณะด้านความปลอดภัย
ระบบป้องกันการโอเวอร์โหลด

เบรกกันลื่นและกลไกการล็อค

ฟังก์ชั่นหยุดฉุกเฉิน

การตรวจสอบความเร็วลมและการเตือน

6. การใช้งาน
งานสร้างคานสำเร็จรูปสำหรับทางหลวง ทางรถไฟ และสะพานลอย

เหมาะสำหรับการก่อสร้างคานยื่นแบบสมดุล (หากได้รับการออกแบบมาให้)

7. มาตรฐานการปฏิบัติตาม
EN 13001 (ความปลอดภัยของเครน)

OSHA/ASME B30 (มาตรฐานอุปกรณ์การยก)

กฎระเบียบด้านความปลอดภัยเฉพาะโครงการ-

คุณสมบัติเสริม
ระบบระบุตำแหน่งอัตโนมัติ (นำทางด้วย GPS/เลเซอร์-)

ขาแบบปรับได้สำหรับภูมิประเทศที่ไม่เรียบ

การตรวจสอบระยะไกล (การวินิจฉัยที่เปิดใช้งาน IoT{0})



เครื่องยิงคานสะพานขนาด 280- ตันเป็นเครื่องจักรสำหรับงานหนักที่ใช้ในการติดตั้งคอนกรีตสำเร็จรูปขนาดใหญ่หรือคานสะพานเหล็ก (คาน) ในระหว่างการก่อสร้างสะพาน ด้านล่างนี้เป็นองค์ประกอบสำคัญของตัวเรียกใช้งานดังกล่าว:

1. คานหลัก/จมูกเปิด
โครงโครงสร้างหลักที่รองรับและลำเลียงคานสะพาน

มักทำจากโครงเหล็กหรือคานกล่องที่มีความแข็งแรงสูง-

ขยายหรือปรับได้เพื่อให้ขยายระหว่างท่าเรือ

2. ระบบขนส่งบีม
รถเข็นหรือผู้ให้บริการ: เลื่อนคานสำเร็จรูปไปตามตัวเรียกใช้งาน

Winch & Cable System : ดึงลำแสงให้เข้าที่

แคลมป์/กริปเปอร์ไฮดรอลิก: ยึดลำแสงระหว่างการเคลื่อนที่



3. การสนับสนุนและอินเทอร์เฟซท่าเรือ
ส่วนรองรับชั่วคราว (หอคอยหรืองานเท็จ): ถือตัวเรียกใช้งานระหว่างการวางลำแสง

ขาหรือแม่แรงแบบปรับได้: ช่วยให้สามารถปรับความสูงและการจัดตำแหน่งได้

Bearing Pads: กระจายน้ำหนักบนตอม่อสะพาน

4. ระบบไฮดรอลิก
การปล่อยกระบอกสูบ: ดัน/ดึงตัวเรียกใช้งานไปข้างหน้า

แม่แรงยก: ยกและจัดตำแหน่งคาน

แจ็คป้องกันการสั่นไหว: ป้องกันการเอียงระหว่างการทำงาน

5. ระบบการเคลื่อนไหวและขับเคลื่อน
ตีนตะขาบหรือล้อ: อนุญาตให้ตัวเรียกใช้งานเคลื่อนที่ไปตามดาดฟ้าสะพาน

ขับเคลื่อนด้วยตนเอง-หรือกว้าน-: เครื่องยิงบางตัวใช้กว้านเพื่อดึงตัวเองไปข้างหน้า

6. ระบบควบคุม
แผงควบคุมไฟฟ้า/ไฮดรอลิก: ผู้ปฏิบัติงาน-ควบคุมการเคลื่อนไหว

เซ็นเซอร์และระบบความปลอดภัย: ตรวจสอบการกระจายน้ำหนักและความเสถียร

7. ส่วนประกอบเสริม
ถ่วง: ปรับสมดุลของตัวเรียกใช้งานระหว่างการวางลำแสง

แขนค้ำยัน/ตัวกันโคลง: ป้องกันการพลิกคว่ำ

แพลตฟอร์มการทำงาน: ให้การเข้าถึงแก่พนักงาน







เครื่องยิงคานสะพานขนาด 280- ตันเป็นเครื่องจักรสำหรับงานหนักที่ใช้ในการก่อสร้างสะพาน โดยเฉพาะอย่างยิ่งสำหรับการวางคานหรือคานคอนกรีตสำเร็จรูป นี่คือข้อได้เปรียบที่สำคัญ:

1. ความสามารถในการรับน้ำหนักสูง
สามารถรองรับคานสะพานที่มีน้ำหนักมาก (มากถึง 280 ตัน) ทำให้เหมาะสำหรับ-สะพานช่วงใหญ่ ทางหลวง และโครงการทางรถไฟ

ลดความจำเป็นในการใช้เครนหลายตัวหรือระบบสนับสนุนเพิ่มเติม

2. ความแม่นยำและเสถียรภาพ
รับประกันการวางตำแหน่งลำแสงที่แม่นยำพร้อมการเคลื่อนไหวที่ควบคุมได้ และลดข้อผิดพลาดให้เหลือน้อยที่สุด

ระบบไฮดรอลิกและอิเล็กทรอนิกส์ขั้นสูงช่วยเพิ่มเสถียรภาพระหว่างการยกและการวางตำแหน่ง

3. ประสิทธิภาพและความเร็ว
เร่งการก่อสร้างด้วยการขนย้ายและติดตั้งคานอย่างรวดเร็ว

ลดการใช้แรงงานคนและลดระยะเวลาของโครงการให้สั้นลง

4. ความสามารถในการปรับตัว
ใช้งานได้ในภูมิประเทศที่หลากหลาย รวมถึงพื้นดินที่ไม่เรียบ แม่น้ำ และทางหลวง

ส่วนรองรับที่ปรับได้และการออกแบบโมดูลาร์ทำให้สามารถปรับแต่งบริดจ์ประเภทต่างๆ ได้

5. การปรับปรุงความปลอดภัย
ลดความเสี่ยงที่เกี่ยวข้องกับการวางลำแสงแบบแมนนวล

ติดตั้งกลไกป้องกัน-ทิป การป้องกันการโอเวอร์โหลด และเบรกฉุกเฉิน

6. ต้นทุน-ความมีประสิทธิผล
ลดต้นทุนค่าแรงและอุปกรณ์โดยการเปลี่ยนเครนหลายตัวหรืออุปกรณ์รองรับชั่วคราว

ลดการหยุดทำงาน ปรับปรุงเศรษฐศาสตร์โครงการโดยรวม

7. ลดการหยุดชะงักของไซต์
ใช้พื้นที่น้อยกว่าเมื่อเทียบกับการติดตั้งเครนแบบดั้งเดิม

เหมาะสำหรับสภาพแวดล้อมในเมืองหรือพื้นที่จำกัดซึ่งเครนขนาดใหญ่ใช้งานไม่ได้

8. ระบบอัตโนมัติและการควบคุมระยะไกล
บางรุ่นมีระบบควบคุมอัตโนมัติเพื่อการทำงานที่ราบรื่นยิ่งขึ้น

การทำงานระยะไกลช่วยเพิ่มความปลอดภัยและความแม่นยำในสภาวะที่เป็นอันตราย

9. ความทนทานและอายุยืนยาว
สร้างด้วยวัสดุที่มีความแข็งแรงสูง-เพื่อให้ทนทานต่อภาระหนักและสภาวะที่ไม่เอื้ออำนวย

ข้อกำหนดการบำรุงรักษาต่ำทำให้มีอายุการใช้งานยาวนาน

10. ประโยชน์ด้านสิ่งแวดล้อม
ลดความจำเป็นในการสร้างโครงสร้างชั่วคราวที่กว้างขวาง ลดการสิ้นเปลืองวัสดุ

รุ่นไฟฟ้าหรือไฮบริด (ถ้ามี) จะลดการสิ้นเปลืองน้ำมันเชื้อเพลิงและการปล่อยมลพิษ



เครื่องยิงคานสะพานขนาด 280-ตันเป็นเครื่องจักรสำหรับงานหนักที่ใช้ในการก่อสร้างสะพาน โดยเฉพาะอย่างยิ่งสำหรับการวางคอนกรีตสำเร็จรูปหรือคานเหล็ก หน้าที่หลักคือการยก ขนส่ง และวางตำแหน่งคานสะพานขนาดใหญ่อย่างแม่นยำในระหว่างการก่อสร้างสะพานลอย สะพานลอยทางหลวง และสะพานรถไฟ

การใช้งานหลักของเครื่องยิงลำแสงสะพานขนาด 280 ตัน:
การก่อสร้างทางหลวงและทางด่วน

ใช้ติดตั้งคานคอนกรีตสำเร็จรูปสำหรับสะพานลอย สะพานลอย และส่วนถนนยกระดับ

ช่วยให้สามารถก่อสร้างสะพานช่วงยาว-ได้อย่างรวดเร็วโดยมีการรบกวนพื้นดินน้อยที่สุด

ก่อสร้างสะพานรถไฟ

วางคานหนักสำหรับสะพานรถไฟและโครงการรถไฟความเร็วสูง-

รับประกันการจัดตำแหน่งที่แม่นยำเพื่อความมั่นคงและความปลอดภัยของสนามแข่ง

โครงการโครงสร้างพื้นฐานในเมือง

อำนวยความสะดวกในการก่อสร้างสะพานรถไฟใต้ดิน การขนส่งรถไฟฟ้ารางเบา (LRT) และถนนยกระดับในเมือง

เหมาะสำหรับพื้นที่แออัดซึ่งเครนแบบดั้งเดิมอาจไม่สามารถทำได้

ทางข้ามภูเขาและแม่น้ำ

ใช้ในภูมิประเทศที่ท้าทายซึ่งต้องวางคานไว้เหนือหุบเขาหรือแม่น้ำลึก

มักจับคู่กับโครงสำหรับตั้งสิ่งของสำหรับการยิงแบบเพิ่มทีละขั้น

การก่อสร้างสะพานสำเร็จรูป

เร่งระยะเวลาของโครงการโดยการวางชิ้นส่วนสำเร็จรูปขนาดใหญ่อย่างมีประสิทธิภาพ

ลดความจำเป็นในการใช้แบบหล่อขนาดใหญ่และการหล่อที่ไซต์-





ขั้นตอนการผลิตเครื่องยิงคานสะพานขนาด 280- ตันเกี่ยวข้องกับขั้นตอนสำคัญหลายขั้นตอน ตั้งแต่การออกแบบและการเลือกวัสดุไปจนถึงการผลิต การประกอบ การทดสอบ และการทดสอบการใช้งาน ด้านล่างนี้เป็นขั้นตอนโดยละเอียด-:

1. การออกแบบและวิศวกรรม
การวิเคราะห์ความต้องการ: กำหนดความสามารถในการรับน้ำหนัก (280 ตัน) ความยาวช่วง ข้อกำหนดด้านการเคลื่อนที่ และการปฏิบัติตามมาตรฐาน (เช่น AASHTO, EN หรือ GB)

การสร้างแบบจำลอง CAD: สร้างแบบจำลอง 3 มิติและการวิเคราะห์องค์ประกอบไฟไนต์เอลิเมนต์ (FEA) สำหรับความเครียด การโก่งตัว และโหลดไดนามิก

การอนุมัติ: เสร็จสิ้นการออกแบบด้วยการอนุมัติจากลูกค้า/ตามกฎระเบียบ

2. การจัดซื้อวัสดุ
เหล็กที่มีความแข็งแรงสูง-: วัสดุหลักสำหรับส่วนประกอบโครงสร้าง (เช่น คาน บูม ส่วนรองรับ)

ส่วนประกอบไฮดรอลิก: กระบอกสูบ ปั๊ม วาล์ว และท่ออ่อนที่รับน้ำหนักมาก

ระบบไฟฟ้า: เซ็นเซอร์ แผงควบคุม และมอเตอร์สำหรับระบบอัตโนมัติ

วัสดุสิ้นเปลืองในการเชื่อม: อิเล็กโทรด/สายไฟที่ผ่านการรับรองสำหรับข้อต่อที่มีความแข็งแรงสูง-

3. กระบวนการผลิต
ก. ส่วนประกอบโครงสร้าง
การตัดและการปรับรูปร่าง: การตัดพลาสมา/ออกซี-เชื้อเพลิงของแผ่นเหล็ก/คานตามแบบ CAD

การตัดเฉือน: เจาะรู กัดพื้นผิวเพื่อความพอดีอย่างแม่นยำ

การเชื่อม:

การเชื่อมประกอบย่อย- (เช่น คาน คานค้ำ)

การเชื่อมประกอบแบบเต็มด้วย NDT (การทดสอบรังสีเอกซ์/อัลตราโซนิก)

การรักษาพื้นผิว: การพ่นทราย สีรองพื้น และสี เพื่อป้องกันการกัดกร่อน

B. ระบบไฮดรอลิกและไฟฟ้า
การประกอบวงจรไฮดรอลิก : ติดตั้งปั๊ม กระบอกสูบ และท่อส่งน้ำ

การเดินสายไฟฟ้า: รวมเซ็นเซอร์ PLC และระบบควบคุมเข้าด้วยกัน

4. การประกอบ
การประกอบเครื่องกล: ส่วนหลักของสลักเกลียว/การเชื่อม (ส่วนยื่น, คานหลัก, ส่วนรองรับ)

บูรณาการระบบไฮดรอลิก: เชื่อมต่อกระบอกสูบสำหรับการยก/เหลื่อม

บูรณาการระบบไฟฟ้า: ติดตั้งตู้ควบคุม ลิมิตสวิตช์ และอินเทอร์ล็อคเพื่อความปลอดภัย

5. การทดสอบและการควบคุมคุณภาพ
การทดสอบโหลด:

การทดสอบแบบสถิตที่ความจุ 110% (308 ตัน) เพื่อตรวจสอบการโก่งตัว

การทดสอบแบบไดนามิกด้วยการปล่อยลำแสงจำลอง

การทดสอบการทำงาน:

การทดสอบแรงดัน/การรั่วของระบบไฮดรอลิก

การสอบเทียบระบบควบคุม (การทำงานระยะไกล/ด้วยตนเอง)

การตรวจสอบความปลอดภัย: การหยุดฉุกเฉิน สัญญาณเตือนโอเวอร์โหลด และการทดสอบความเสถียร

6. การว่าจ้างและการส่งมอบ
บน-การประกอบไซต์: ประกอบเครื่องยิงกลับที่สถานที่ก่อสร้าง

การฝึกอบรมผู้ปฏิบัติงาน: สอนการทำงาน การบำรุงรักษา และการแก้ไขปัญหาอย่างปลอดภัย

การส่งมอบขั้นสุดท้าย: เอกสารประกอบ (คู่มือ รายงานผลการทดสอบ การรับประกัน)

7. การบำรุงรักษาและการสนับสนุน
การตรวจสอบตามปกติ: ตรวจสอบรอยเชื่อม รอยรั่วของไฮดรอลิก และชิ้นส่วนที่สึกหรอ

การหล่อลื่น: ชิ้นส่วนที่เคลื่อนไหวด้วยจาระบี (แบริ่ง, บานพับ)

การอัปเดตซอฟต์แวร์: อัปเกรดระบบควบคุมตามความจำเป็น





บริษัทได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด (ชุด) หลังจากเสร็จสิ้นแผน จะมีมากกว่า 500 ชุด (ชุด) และอัตราการเชื่อมต่อเครือข่ายอุปกรณ์จะถึง 95%. 32 เส้นเชื่อมถูกใช้งาน มีการวางแผน 50 ชุดที่จะติดตั้ง และอัตราอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึง 85%
