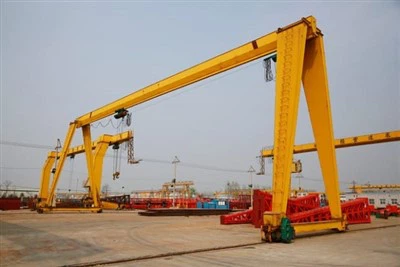

เครนโครงสำหรับตั้งสิ่งของคานเดี่ยวชนิดยุโรป

การรับประกันส่วนประกอบหลัก: 1 ปี

ส่วนประกอบหลัก:PLC, แบริ่ง, กระปุกเกียร์, มอเตอร์, เกียร์

สภาพ:ใหม่

การรับประกัน: 1 ปี

น้ำหนัก (กก.):500 กก

ลักษณะการทำงาน:เครนโครงสำหรับตั้งสิ่งของ

ชื่อสินค้า:เครนโครงสำหรับตั้งสิ่งของคานเดี่ยว

สี: กำหนดเอง

ความจุ:1-20t

ประเภท:คานเดี่ยว

แหล่งจ่ายไฟ: 110V/220V/230V/380V/440V

วิธีการควบคุม: การควบคุมภาคพื้นดิน + การควบคุมระยะไกล (กำหนดเอง)

กลไกการยก:รอกไฟฟ้า

หน้าที่การทำงาน:A3-A4

A เครนโครงสำหรับตั้งสิ่งของคานเดี่ยวแบบยุโรป-ประกอบด้วยส่วนประกอบสำคัญหลายประการที่ออกแบบมาเพื่อการจัดการวัสดุที่มีประสิทธิภาพและปลอดภัย ด้านล่างนี้คือรายละเอียดโดยละเอียดของชิ้นส่วนโครงสร้างและกลไกหลัก:



1. ส่วนประกอบหลักของเครนขาสูงแบบคานเดี่ยวประเภท-ของยุโรป

A. โครงสร้างสะพาน (โหลดหลัก-ส่วนประกอบแบริ่ง)

คานหลักเดี่ยว

โดยปกติแล้วคานทรงกล่องสไตล์ยุโรป-(โครงสร้างเหล็กเชื่อม) หรือฉัน-ลำแสง(ส่วนรีด)

ออกแบบมาเพื่อให้มีอัตราส่วนความแข็งแรง-ต่อ-น้ำหนักที่เหมาะสมที่สุด ทำให้มั่นใจได้ถึงความมั่นคงภายใต้น้ำหนักบรรทุก

ท้ายรถม้า (ขา/ส่วนรองรับ)

โครงสร้างโครงเหล็ก-ที่รองรับคานและเป็นที่วางล้อ

สามารถความสูงคงที่-หรือปรับได้(เพื่อให้เหมาะสมกับสภาพการทำงานที่แตกต่างกัน)

รันเวย์บีม / ระบบราง

จัดให้มีรางสำหรับเครนขาสูงที่จะเคลื่อนที่ไปตาม

สามารถรางยึดพื้น-หรือแทร็กที่ฝังอยู่(สำหรับงานหนัก-)

B. กลไกการยก (หน่วยยก)

รอกไฟฟ้า (สไตล์ยุโรป)

ยี่ห้ออย่างDemag, ABUS, STAHL หรือ Konecranesมีการใช้กันทั่วไป

รวมถึง:

รอกสลิง(สำหรับความจุที่สูงกว่า) หรือรอกโซ่(สำหรับบรรทุกที่เบากว่า)

รถเข็นติดมอเตอร์เพื่อการเคลื่อนไหวในแนวนอนตามแนวคาน

รถเข็น (กลไกการเดินทาง)

เคลื่อนรอกไปตามความยาวของคาน

สามารถใช้เครื่องยนต์(ไฟฟ้า) หรือผลักดันด้วยตนเอง(สำหรับเครนงานเบา-)

อุปกรณ์บล็อกตะขอและอุปกรณ์ยก

ตะขอ(หมุนหรือยึดอยู่กับที่) สำหรับติดโหลด

ไม่จำเป็น:ตัวยกแบบแม่เหล็ก ตัวจับ หรือคานกระจายสำหรับการโหลดแบบพิเศษ

ค. ระบบขับเคลื่อนและการเคลื่อนที่

ไดรฟ์เดินทาง (การเคลื่อนย้ายเครน)

มอเตอร์ไฟฟ้าเคลื่อนที่(สำหรับเครนขาสูงแบบขับเคลื่อน)

ล้อและเพลา(ล้อเหล็กหรือโพลียูรีเทนเพื่อการเคลื่อนไหวที่ราบรื่น)

ที่หนีบราง(เป็นทางเลือกเพื่อความปลอดภัยเพื่อป้องกันการเคลื่อนไหวโดยไม่ได้ตั้งใจ)

ระบบควบคุม

การควบคุมจี้(รีโมทแบบแขวนแบบมีสาย)

รีโมทคอนโทรลวิทยุ(การทำงานแบบไร้สายเพื่อความยืดหยุ่น)

อินเวอร์เตอร์ความถี่(เพื่อการเร่งความเร็ว/ลดความเร็วที่ราบรื่น)

.

D. ความปลอดภัยและส่วนประกอบเสริม

ลิมิตสวิตช์และการป้องกันการโอเวอร์โหลด

สวิตช์จำกัดบน/ล่าง(ป้องกันการยกเกิน-)

ตัวจำกัดการโหลด(ตัดไฟหากมีการโอเวอร์โหลด)

บัฟเฟอร์และกันชน

ยางหรือบัฟเฟอร์สปริงเพื่อดูดซับแรงกระแทกที่ขีดจำกัดการเคลื่อนที่

อุปกรณ์ให้แสงสว่างและอุปกรณ์เตือน

แตรเตือน & ไฟ LEDเพื่อการแจ้งเตือนเรื่องความปลอดภัย

ปุ่มหยุดฉุกเฉิน(เพื่อการปิดระบบทันที)

ห้องโดยสารหรือสถานีปฏิบัติงาน (อุปกรณ์เสริม)

สำหรับเครนที่ต้องการการควบคุมผู้ปฏิบัติงานบ่อยครั้ง

2. การปรับแต่งเพิ่มเติม

ระบบพู่ห้อย / ม้วนสายเคเบิล– สำหรับการจัดการสายไฟและสายสัญญาณ

ระบบป้องกันการชน-– สำหรับเครนหลายตัวในพื้นที่เดียวกัน

การป้องกันกลางแจ้ง– สีทนต่อการกัดกร่อน- ผ้าคลุมกันฝน

ไดรฟ์ความถี่ตัวแปร (VFD)– เพื่อการควบคุมความเร็วที่แม่นยำ

ร่าง



เทคนิคหลัก



เครนขาสูงแบบคานเดี่ยวสไตล์ยุโรป-เป็นที่ต้องการอย่างกว้างขวางในอุตสาหกรรมเนื่องจากประสิทธิภาพสูง ความปลอดภัย และความสามารถในการปรับตัว. นี่คือข้อดีที่สำคัญ:

1. ต้นทุน-มีประสิทธิภาพและมีน้ำหนักเบา

✔ ต้นทุนการผลิตที่ต่ำกว่ามากกว่าเครนคานคู่
✔ ลดข้อกำหนดด้านรากฐาน(เหมาะสำหรับการติดตั้งบนพื้น-)
✔ ประหยัดพลังงาน-เนื่องจากโครงสร้างที่เบากว่าและระบบมอเตอร์ที่ได้รับการปรับปรุง

2. พื้นที่-ประหยัดการออกแบบ

✔ โครงสร้างที่กะทัดรัดด้วยข้อกำหนด headroom ที่ต่ำกว่า
✔ เหมาะสำหรับโรงงานที่มีข้อจำกัดด้านความสูง.

3. ประสิทธิภาพสูงและความแม่นยำ

✔ การดำเนินงานราบรื่นกับรอกมาตรฐานยุโรป-(เดแม็ก, ABUS, STAHL)
✔ การควบคุมความเร็วตัวแปร(ตัวเลือก VFD สำหรับการจัดการโหลดที่แม่นยำ)

4. ติดตั้งง่ายและเคลื่อนย้ายได้

✔ การประกอบแบบโมดูลาร์-สามารถย้ายได้ถ้าจำเป็น
✔ ไม่จำเป็นต้องมีโครงสร้างรองรับที่หนักหน่วง(สามารถวิ่งบนรางพื้นหรือล้อได้)

5. ความปลอดภัยและการปฏิบัติตามข้อกำหนด

✔ ปฏิบัติตามมาตรฐานของสหภาพยุโรปอย่างสมบูรณ์(FEM, DIN, EN)
✔ คุณลักษณะด้านความปลอดภัยในตัว-: ระบบป้องกันการโอเวอร์โหลด, ลิมิตสวิตช์, เบรกฉุกเฉิน

6. ปรับแต่งได้ & อเนกประสงค์

✔ปรับได้ช่วง ความสูงในการยก และความจุ(โดยทั่วไป1-20 ตัน).
✔เป็นได้ควบคุมด้วยมือ ไฟฟ้า หรือรีโมต-.



เครนเหล่านี้ถูกนำมาใช้ในอุตสาหกรรมต่างๆ เนื่องจากความยืดหยุ่นและประสิทธิภาพ:

1. คลังสินค้าและโลจิสติกส์

✔ การขนถ่ายรถบรรทุก ตู้คอนเทนเนอร์ และพาเลท
✔ซ้อนสินค้าในโกดังเก็บของ

2. การผลิตและการประชุมเชิงปฏิบัติการ

✔ขนถ่ายวัตถุดิบ (เหล็ก ท่อ เครื่องจักร)
✔ การสนับสนุนสายการประกอบในอุตสาหกรรมยานยนต์และอวกาศ

3. การก่อสร้างและโครงสร้างพื้นฐาน

✔ขนย้ายคอนกรีตสำเร็จรูป คานเหล็ก และนั่งร้าน.
✔ช่วยเหลือในการก่อสร้างสะพานและทางรถไฟ

4. ท่าเรือและอู่ต่อเรือ

✔ การจัดการสินค้าเบาถึงปานกลางในท่าเทียบเรือ
✔ การบำรุงรักษาภาชนะและภาชนะขนาดเล็ก

5. โรงไฟฟ้าและอุตสาหกรรมหนัก

✔ การบำรุงรักษากังหัน เครื่องกำเนิดไฟฟ้า และหม้อแปลงไฟฟ้า
✔การขนย้ายเครื่องจักรกลหนักในพื้นที่จำกัด

6. รถไฟและยานยนต์

✔ ยกตู้รถไฟ รางรถไฟ และชิ้นส่วนยานพาหนะ
✔ ใช้ในโรงซ่อมรถบัสและรถบรรทุก



1. การวิเคราะห์ความต้องการและการออกแบบ

การรวบรวมความต้องการ: สื่อสารกับลูกค้าเพื่อทำความเข้าใจความต้องการเฉพาะและสภาพแวดล้อมการใช้งานของพวกเขา รวมถึงความสามารถในการยก ความสูงในการยก ช่วง ฯลฯ

แผนการออกแบบ: ดำเนินการออกแบบเบื้องต้นตามความต้องการเพื่อกำหนดพารามิเตอร์ทางเทคนิคและโครงสร้างโดยรวมของเครน

การสร้างแบบจำลอง CAD: ใช้ซอฟต์แวร์ออกแบบโดยใช้คอมพิวเตอร์ช่วย- (เช่น AutoCAD, SolidWorks ฯลฯ) เพื่อวาดแบบวิศวกรรมโดยละเอียด รวมถึงขนาดและข้อมูลจำเพาะของแต่ละส่วนประกอบ

2. การเตรียมวัสดุ

การเลือกใช้วัสดุ: ตามข้อกำหนดการออกแบบ ให้เลือกเหล็ก อลูมิเนียม หรือวัสดุอื่นๆ ที่เหมาะสมเพื่อให้แน่ใจว่ามีความแข็งแรงและความทนทานเพียงพอ

การจัดหาวัสดุ: จัดซื้อวัตถุดิบที่จำเป็นตามรายการวัสดุ ได้แก่ คานหลัก คานท้าย ล้อ ตะขอ และส่วนประกอบอื่นๆ

3. การแปรรูปและการผลิต

การตัด: ตัดวัสดุชิ้นใหญ่ตามขนาดที่ต้องการตามแบบการออกแบบ

การขึ้นรูป: ทำการโค้งงอ เชื่อม เจาะ และกระบวนการอื่นๆ บนวัสดุที่ตัดเพื่อสร้างคานหลัก คานส่วนท้าย ฉากยึด และส่วนประกอบอื่นๆ

การรักษาพื้นผิว: การรักษาพื้นผิวจะดำเนินการกับชิ้นส่วนที่ผ่านการแปรรูป รวมถึงการพ่นทราย การกำจัดสนิม การทาสี ฯลฯ เพื่อปรับปรุงความต้านทานการกัดกร่อนและความสวยงาม

4. การประกอบส่วนประกอบ

การประกอบคานหลัก: เชื่อมหรือสลักเกลียวคานหลัก คานท้าย และโครงสร้างรองรับอื่นๆ เพื่อสร้างเป็นโครงโดยรวม

การติดตั้งระบบรอก: ติดตั้งส่วนประกอบของระบบรอก เช่น มอเตอร์ ตัวลด ดรัม ตะขอ ฯลฯ เพื่อให้การทำงานของระบบราบรื่น

การติดตั้งกลไกการทำงาน: ติดตั้งกลไกการทำงานของรถเข็นและรถเข็น รวมถึงระบบล้อ ราง และระบบขับเคลื่อน

5. เดินสายระบบไฟฟ้า

การติดตั้งอุปกรณ์ไฟฟ้า: ติดตั้งอุปกรณ์ไฟฟ้า เช่น กล่องควบคุม สวิตช์ อินเวอร์เตอร์ ลิมิตสวิตช์ เป็นต้น

การเดินสายไฟ: ดำเนินการเดินสายไฟตามแบบไฟฟ้าเพื่อให้แน่ใจว่าระบบไฟฟ้ามีความปลอดภัยและเชื่อถือได้

การทดสอบ: ทำการทดสอบเบื้องต้นกับระบบไฟฟ้าเพื่อให้แน่ใจว่าการทำงานทั้งหมดเป็นปกติ

6. การดีบักโดยรวม

การทดสอบระบบ: ดำเนินการแก้ไขข้อบกพร่องโดยรวมของเครน ทดสอบฟังก์ชันต่างๆ เช่น การยก การเคลื่อนย้าย การเบรก ฯลฯ เพื่อให้การทำงานราบรื่น

การตรวจจับความปลอดภัย: ตรวจสอบว่าอุปกรณ์ความปลอดภัยต่างๆ (เช่น ระบบป้องกันการโอเวอร์โหลด ลิมิตสวิตช์ สัญญาณเตือนเสียงและไฟ ฯลฯ) ทำงานอย่างถูกต้องหรือไม่

7. การตรวจสอบคุณภาพ

การตรวจสอบภายใน: ดำเนินการตรวจสอบคุณภาพอย่างครอบคลุมของเครื่องจักรทั้งหมดเพื่อให้แน่ใจว่าตัวบ่งชี้ทั้งหมดตรงตามข้อกำหนดการออกแบบและมาตรฐานความปลอดภัย

การตรวจสอบภายนอก: หากจำเป็น ให้เชิญองค์กรบุคคลที่สาม-ทำการตรวจสอบภายนอกเพื่อให้มั่นใจในคุณสมบัติของผลิตภัณฑ์

8. จัดส่งและติดตั้ง

บรรจุภัณฑ์และการขนส่ง: แพ็ครถเครนที่ผ่านการรับรองและจัดเตรียมการขนส่งไปยังสถานที่ที่ลูกค้ากำหนด

การติดตั้งที่-ที่ไซต์งาน: ติดตั้งและแก้ไขข้อบกพร่องของเครนที่ไซต์ของลูกค้าเพื่อให้แน่ใจว่าการติดตั้งเป็นไปตามมาตรฐานความปลอดภัย

การฝึกอบรมและการส่งมอบ: ฝึกอบรมผู้ปฏิบัติงานของลูกค้า อธิบายการใช้งาน การบำรุงรักษา และข้อควรระวังด้านความปลอดภัยของอุปกรณ์ และส่งมอบอย่างเป็นทางการเพื่อใช้งาน

9. บริการหลังการขาย-

การบำรุงรักษาตามปกติ: ให้บริการบำรุงรักษาและบำรุงรักษาอย่างสม่ำเสมอเพื่อให้มั่นใจถึงการทำงานของอุปกรณ์-ที่ปลอดภัยและมีเสถียรภาพในระยะยาว

การจัดการข้อผิดพลาด: ให้บริการวินิจฉัยและซ่อมแซมข้อบกพร่องตามความต้องการของลูกค้า เพื่อให้แน่ใจว่าอุปกรณ์ของลูกค้าสามารถกลับมาทำงานได้ทันเวลา

สามารถใช้งานและบำรุงรักษาอุปกรณ์ได้อย่างเชี่ยวชาญ การส่งมอบเครนอย่างเป็นทางการ ให้ข้อมูลทางเทคนิคที่เกี่ยวข้อง และบริการการรับประกัน
