เครนโครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ A

Mobile A Frame Gantry Crane เป็นอุปกรณ์ยกทั่วไปที่ใช้กันอย่างแพร่หลายในโรงงานโกดังท่าเรือสถานที่ก่อสร้างและสถานที่อื่น ๆ สำหรับการขนถ่ายการขนถ่ายและการขนย้ายวัสดุ คุณสมบัติหลักประกอบด้วยโครงสร้างที่เรียบง่าย ต้นทุนต่ำ และการดำเนินงานที่ยืดหยุ่น

เครนขาสูงแบบ A Frame แบบเคลื่อนที่จะเคลื่อนที่ในแนวนอนผ่านรถเข็นไฟฟ้าบนคานหลัก ในขณะที่ขาจะเคลื่อนที่ตามยาวบนรางภาคพื้นดินเพื่อให้สามารถจัดการวัสดุได้หลายทิศทาง รอกไฟฟ้าหรือขอเกี่ยวบนรถเข็นสามารถยกวัสดุขึ้นและลงผ่านกลไกการยก จึงสามารถเคลื่อนย้ายวัสดุได้หลายมิติ เมื่อเปรียบเทียบกับเครนโครงสำหรับตั้งสิ่งของแบบคานคู่ โครงสร้างคานเดี่ยวนั้นเรียบง่าย ต้นทุนการผลิตและการบำรุงรักษาค่อนข้างต่ำ และเหมาะสำหรับงานยกขนาดเล็กและขนาดกลาง เนื่องจากเป็นโครงสร้างโครงสำหรับตั้งสิ่งของ ขาจึงได้รับการติดตั้งโดยตรงบนรางกราวด์ และไม่จำเป็นต้องมีฐานวางหรือโครงเหล็กเพิ่มเติม ซึ่งช่วยประหยัดพื้นที่ โดยทั่วไปเครนประเภทนี้จะใช้การควบคุมด้วยไฟฟ้าซึ่งใช้งานง่าย มีความยืดหยุ่นสูง และปรับให้เข้ากับสถานการณ์การทำงานที่แตกต่างกันได้ง่าย

3) เพื่อให้มั่นใจในความปลอดภัยและอายุการใช้งานของ Mobile A Frame Gantry Crane การตรวจสอบและบำรุงรักษาเป็นประจำจึงมีความสำคัญมาก รวมถึงการตรวจสอบและบำรุงรักษาส่วนประกอบต่างๆ เช่น ราง โครงสร้างเหล็ก และรอกไฟฟ้า เครนประเภทนี้เหมาะสำหรับงานยกขนาดเบาถึงปานกลาง ใช้งานง่าย และมีความคุ้มค่าสูง เป็นอุปกรณ์ทางอุตสาหกรรมที่ใช้งานได้จริงมาก

การรับประกันส่วนประกอบหลัก: 1 ปี

ส่วนประกอบหลัก:แบริ่ง, กระปุกเกียร์, มอเตอร์, เกียร์

สภาพ:ใหม่

การรับประกัน: 1 ปี

น้ำหนัก (กก.):1000 กก

ลักษณะการทำงาน:เครนโครงสำหรับตั้งสิ่งของ

ใบสมัคร:กลางแจ้ง

ช่วงเวลาการยกสูงสุด: ความสามารถในการรับน้ำหนัก

ชื่อสินค้า:เครนขาสูง

คุณลักษณะของเครน: เครนโครงสำหรับตั้งสิ่งของที่ใช้งานง่าย

วิธีการควบคุม: รีโมทคอนโทรลไร้สายหรือที่จับ

แหล่งพลังงาน: 3 เฟส 380V 50hz หรือปรับแต่งได้

ความเร็วในการยก: 20 ม. / นาที 30 ม. / นาทีหรือสามารถปรับแต่งได้

รูปภาพและส่วนประกอบ

1.ลำแสงหลัก

1) ลำแสงหลักโดยทั่วไปทำจากเหล็กกล้าคาร์บอนคุณภาพสูงหรือเหล็กกล้าโลหะผสมต่ำซึ่งมีความสามารถในการรับน้ำหนักที่ดีและทนต่อความล้า ประเภทเหล็กที่ใช้กันทั่วไป ได้แก่ Q235, Q345 เป็นต้น ความหนาและความแข็งแรงของเหล็กได้รับการออกแบบตามความต้องการของน้ำหนักและช่วงยก

2) หน้าที่หลักของคานหลักคือการบรรทุกรถเข็นยกและน้ำหนักที่ยก และกระจายน้ำหนักไปยังโครงสร้างรองรับของเครนอย่างสม่ำเสมอผ่านการเชื่อมต่อกับแขนกรรเชียง ลำแสงหลักต้องมีความแข็งแรงและความแข็งแกร่งเพียงพอเพื่อให้แน่ใจว่าจะไม่ทำให้เกิดการเสียรูปหรือการสั่นสะเทือนมากเกินไประหว่างการทำงาน

3) เพื่อลดน้ำหนักของอุปกรณ์และปรับปรุงประสิทธิภาพการใช้พลังงาน ลำแสงหลักมักจะได้รับการออกแบบให้เป็นโครงสร้างน้ำหนักเบาและมีความแข็งแรงสูง ซึ่งจะช่วยลดน้ำหนักของเครนทั้งหมดและลดแรงกดดันบนราง และพื้นดิน ลำแสงหลักจะได้รับผลกระทบจากแรงต่างๆ เช่น การเคลื่อนตัวของรถเข็นและการเปลี่ยนแปลงโหลดระหว่างการทำงาน ดังนั้นการออกแบบโครงสร้างจึงจำเป็นต้องมีความต้านทานการโค้งงอและแรงบิดที่ดี โดยเฉพาะอย่างยิ่งเมื่อมีช่วงกว้าง การออกแบบนี้มีความสำคัญอย่างยิ่ง คานหลักของ Mobile A Frame Gantry Crane หลายรุ่นใช้การออกแบบที่ได้มาตรฐานเพื่อการผลิต ติดตั้ง และบำรุงรักษาที่ง่ายดาย คานหลักบางอันยังใช้การออกแบบแบบแยกส่วนเพื่อการขนส่งที่ง่ายดายและการประกอบที่ไซต์งาน

ระบบยก

1) ประเภทของรอกไฟฟ้า

ระบบการยกของ Mobile A Frame Gantry Crane มักใช้รอกไฟฟ้า รอกไฟฟ้าทั่วไปมีสองประเภทดังต่อไปนี้:

รอกไฟฟ้าแบบลวดสลิง: ใช้ลวดสลิงเป็นตัวกลางในการยก เหมาะสำหรับความต้องการในการยกที่มีน้ำหนักยกมากขึ้น ลวดสลิงมีความต้านทานแรงดึงสูง ทนทาน และมีช่วงความสูงในการยกที่กว้าง

รอกโซ่ไฟฟ้า: ใช้โซ่เป็นสื่อในการยก เหมาะสำหรับยกน้ำหนักขนาดเล็กและขนาดกลาง โครงสร้างเรียบง่าย บำรุงรักษาง่าย มักใช้สำหรับความต้องการความสูงในการยกที่ต่ำกว่า

2) หลักการทำงาน

หลักการทำงานของระบบยกคือการขับเคลื่อนรอกไฟฟ้าผ่านมอเตอร์ไฟฟ้า รอกไฟฟ้าจะส่งกำลังของมอเตอร์ไปยังดรัมผ่านตัวลด ถังถูกพันด้วยเชือกลวดหรือโซ่ จึงช่วยขับเคลื่อนตะขอและวัสดุที่จะยกเพื่อทำการยก ผู้ปฏิบัติงานปรับความเร็วในการยกผ่านระบบควบคุมเพื่อให้แน่ใจว่าวัสดุจะถูกยกได้อย่างราบรื่นและปลอดภัย



3.สิ้นสุดรถม้า

1) ฟังก์ชั่นของคานท้าย

คานท้ายมีบทบาทสำคัญใน Mobile A Frame Gantry Crane:

การรองรับคานหลัก: คานส่วนท้ายเชื่อมต่อกับคานหลักผ่านคานหน้าและแผ่นเชื่อมต่อ รับน้ำหนักของคานหลัก และถ่ายน้ำหนักลงพื้นผ่านขา

บรรลุการเคลื่อนที่ตามยาว: ล้อเดินบนคานท้ายขับเคลื่อนด้วยมอเตอร์ไฟฟ้าเพื่อให้เครนเคลื่อนที่ตามยาวบนรางภาคพื้นดิน ช่วยให้เครนเคลื่อนที่ได้อย่างอิสระในพื้นที่ทำงาน

การรักษาสมดุล: การออกแบบคานส่วนท้ายทำให้เครนยังคงมีเสถียรภาพในระหว่างการเคลื่อนที่ตามยาว ป้องกันไม่ให้ลำแสงหลักเอียงหรือสั่น และมั่นใจในความปลอดภัยของการยก

2) คุณสมบัติการออกแบบของคานท้าย

วัสดุที่มีความแข็งแรงสูง: คานปลายมักจะทำจากเหล็กกล้าคาร์บอนที่มีความแข็งแรงสูงหรือเหล็กโลหะผสมต่ำ มีความสามารถในการรับน้ำหนักที่ดีและต้านทานความเมื่อยล้า และสามารถรับมือกับสภาพแวดล้อมการทำงานที่มีโหลดสูงในระยะยาว

โครงสร้างต้านแรงบิด: การออกแบบคานปลายแบบกล่องหรือรูปตัว I มีความต้านทานแรงบิดที่ดี ทำให้มั่นใจได้ว่าจะไม่โค้งงอหรือเสียรูประหว่างการทำงาน โดยเฉพาะอย่างยิ่งในกรณีที่มีช่วงกว้างและรับน้ำหนักมาก

การออกแบบที่ได้มาตรฐาน: คานส่วนท้ายมักจะได้รับการออกแบบตามขนาดมาตรฐาน ซึ่งง่ายต่อการผลิตและประกอบ และยังสะดวกสำหรับการใช้งานในเครนที่มีข้อกำหนดที่แตกต่างกัน



4.กลไกการเดินทางของเครน

กลไกการทำงานของเครนประกอบด้วยส่วนประกอบสำคัญดังต่อไปนี้:

1) ชุดล้อเดินทาง: มักประกอบด้วยล้อขับเคลื่อนและล้อขับเคลื่อน ล้อขับเคลื่อนขับเคลื่อนด้วยมอเตอร์เพื่อให้ทราบถึงการเคลื่อนที่ตามยาวของเครนเครน ล้อขับเคลื่อนตามล้อขับเคลื่อน

2) มอเตอร์: กลไกการทำงานของเครนมักจะติดตั้งมอเตอร์ตั้งแต่หนึ่งตัวขึ้นไปเพื่อขับเคลื่อนชุดล้อเคลื่อนที่

3) ตัวลด: มอเตอร์จะแปลงความเร็วของมอเตอร์ความเร็วสูงเป็นความเร็วต่ำซึ่งเหมาะสำหรับเครนที่จะเคลื่อนที่ผ่านตัวลดเพื่อให้แน่ใจว่าเครนเคลื่อนที่ได้อย่างราบรื่น

4) เบรค: ใช้เพื่อล็อคล้อเคลื่อนที่อย่างรวดเร็วเมื่อเครนหยุดเพื่อป้องกันไม่ให้เครนเลื่อนต่อไปเนื่องจากความเฉื่อยและรับประกันการจอดรถที่มั่นคง

5) บัฟเฟอร์: ติดตั้งที่ปลายทั้งสองด้านของกลไกการทำงานของเครน เมื่อเครนเข้าใกล้จุดสิ้นสุดของราง ตัวกันกระแทกจะทำหน้าที่ดูดซับแรงกระแทกและป้องกันเพื่อป้องกันไม่ให้เครนชนอย่างรุนแรงกับปลายราง

6) ราง: กลไกการทำงานของเครนเคลื่อนที่บนรางพื้น รางรถไฟมักทำจากเหล็กและยึดกับพื้นเพื่อให้แน่ใจว่ารถเข็นเคลื่อนที่ได้

5.กลไกการเดินทางของรถเข็น

1) หลักการทำงาน

หลักการทำงานของกลไกการทำงานของรถเข็นมีดังนี้:

การสตาร์ทมอเตอร์: มอเตอร์สตาร์ทผ่านระบบควบคุม มอเตอร์ขับเคลื่อนตัวลด และตัวลดส่งกำลังไปยังล้อเคลื่อนที่

การเคลื่อนที่ของล้อเคลื่อนที่: ล้อเคลื่อนที่จะหมุนไปตามรางของลำแสงหลัก เพื่อให้รถเข็นเคลื่อนที่ไปตามลำแสงหลัก

การยกและลด: รอกไฟฟ้าขับเคลื่อนตะขอผ่านเชือกลวดหรือโซ่เพื่อให้เกิดการยกและลดวัสดุ

การจอดรถ: การหยุดรถเข็นจะถูกควบคุมโดยเบรกเพื่อให้แน่ใจว่ารถเข็นสามารถหยุดได้อย่างปลอดภัยในทุกตำแหน่ง

2) คุณสมบัติการออกแบบของรถเข็น

โครงสร้างที่แข็งแกร่ง: โครงรถเข็นทำจากเหล็กที่มีความแข็งแรงสูง และได้รับการออกแบบให้เป็นแบบกล่องหรือโครงสร้างโครงที่มีความสามารถในการรับน้ำหนักที่ดีและต้านทานการดัดงอ

การผลิตที่มีความแม่นยำสูง: การออกแบบระยะห่างระหว่างล้อเคลื่อนที่ของรถเข็นและรางลำแสงหลักจะต้องอยู่ในช่วงที่เหมาะสมเพื่อลดแรงเสียดทานและการสึกหรอ และรับประกันการทำงานที่ราบรื่น

ความปลอดภัย: กลไกการวิ่งของรถเข็นควรมีมาตรการป้องกัน เช่น ลิมิตสวิตช์ อุปกรณ์ป้องกันการชน ฯลฯ เพื่อความปลอดภัยระหว่างการใช้งาน

6.ล้อเครน

1) ข้อกำหนดการออกแบบสำหรับล้อ

ความสามารถในการรองรับ: ล้อต้องสามารถรองรับน้ำหนักและน้ำหนักรวมของเครนได้ และต้องคำนึงถึงปัจจัยด้านความปลอดภัยอย่างเต็มที่ในระหว่างการออกแบบ

ความต้านทานต่อการสึกหรอ: เนื่องจากล้อและรางสัมผัสกันบ่อยครั้ง การสึกหรอจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้ และเลือกวัสดุที่ทนทานต่อการสึกหรอสูงเพื่อยืดอายุการใช้งาน

ความมั่นคง: ควรออกแบบเส้นผ่านศูนย์กลางและความกว้างของล้อเพื่อให้แน่ใจว่าล้อจะไม่เอียงหรือเบี่ยงเบนไปจากรางระหว่างการเคลื่อนที่ เพื่อให้มั่นใจในเสถียรภาพของเครน

2) การเลือกใช้วัสดุ

ล้อมักทำจากวัสดุดังต่อไปนี้:

เหล็กกล้าคาร์บอน: วัสดุหลักที่ใช้ทำล้อ มีความแข็งแรง เหนียวดี เหมาะสำหรับสภาวะรับน้ำหนักสูง

โลหะผสมเหล็ก: เพื่อเพิ่มความทนทานต่อการสึกหรอและความแข็งแรง การใช้งานที่รับน้ำหนักสูงบางประเภทอาจใช้โลหะผสมเหล็กเพื่อทำล้อ

การรักษาพื้นผิว: พื้นผิวของล้อมักจะได้รับการบำบัดด้วยความร้อนหรือฉีดพ่นเพื่อปรับปรุงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน

7.ตะขอเครน

1) หลักการทำงานของตะขอ

หลักการทำงานของตะขอมีดังนี้:

การเชื่อมต่อ: ตะขอเชื่อมต่อกับรอกไฟฟ้าหรือลวดสลิงผ่านวงแหวนแขวนเพื่อเป็นส่วนหนึ่งของระบบการยก

น้ำหนักบรรทุก: ตะขอรับน้ำหนักของวัสดุโดยตรงระหว่างการยกและเคลื่อนย้าย

ล็อคนิรภัย: หลังจากที่วัตถุถูกยกขึ้น ตัวล็อคจะป้องกันไม่ให้วัสดุหล่นลงมาโดยไม่ตั้งใจระหว่างการเคลื่อนไหวเพื่อความปลอดภัย

2) วัสดุและการผลิตตะขอ

วัสดุ: ตะขอมักทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูงหรือเหล็กกล้าคาร์บอนที่มีความสามารถในการรับน้ำหนักและความเหนียวที่ดี พื้นผิวมักจะได้รับการบำบัดด้วยความร้อนเพื่อปรับปรุงความต้านทานการสึกหรอและความต้านทานการกัดกร่อน

กระบวนการผลิต: กระบวนการผลิตตะขอต้องใช้การปลอม การอบชุบด้วยความร้อน การตกแต่ง และกระบวนการอื่นๆ เพื่อให้มั่นใจถึงความแข็งแกร่งและความน่าเชื่อถือภายใต้สภาวะการรับน้ำหนักสูง

มอเตอร์

1) หลักการทำงานของมอเตอร์

หลักการทำงานของมอเตอร์เป็นไปตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า:

กระแสไฟฟ้าไหลผ่านขดลวด: เมื่อขดลวดสเตเตอร์ของมอเตอร์ถูกกระตุ้น จะเกิดสนามแม่เหล็กที่กำลังหมุนอยู่

การเคลื่อนไหวของโรเตอร์: โรเตอร์ถูกวางไว้ในสนามแม่เหล็กที่กำลังหมุน และหมุนภายใต้การกระทำของแรงแม่เหล็กไฟฟ้าเพื่อสร้างพลังงานกล

โหลดของไดรฟ์: โรเตอร์จะส่งกำลังไปยังกลไกการทำงานหรือกลไกการยกของเครนผ่านตัวลดเพื่อขับเคลื่อนการเคลื่อนที่ของรถเข็นหรือตะขอ

2) การเลือกมอเตอร์

เมื่อเลือกมอเตอร์ที่เหมาะสมควรคำนึงถึงปัจจัยต่อไปนี้:

กำลัง: เลือกกำลังของมอเตอร์ตามพิกัดโหลดและความเร็วการทำงานของเครน และมักจะเพิ่มปัจจัยด้านความปลอดภัยบางอย่างตามโหลดพิกัด

ความเร็ว: ความเร็วของมอเตอร์ต้องตรงกับความต้องการในการทำงานของเครนเพื่อให้แน่ใจว่ามีความเร็วในการทำงานและความเร็วในการยกที่เหมาะสม

สภาพแวดล้อมการทำงาน: มอเตอร์ควรเลือกระดับการป้องกันที่เหมาะสม (เช่น ระดับ IP) ตามลักษณะของสภาพแวดล้อมการทำงาน (เช่น อุณหภูมิ ความชื้น ฝุ่น ฯลฯ)

.

ระบบเตือนภัยด้วยเสียงและแสงและสวิตช์จำกัด

1) หลักการทำงานของระบบเตือนภัยด้วยเสียงและแสงมีดังนี้

การตรวจสอบ: ระบบจะตรวจสอบสถานะการทำงานของเครน (เช่น น้ำหนักบรรทุก การเดินทาง ฯลฯ) แบบเรียลไทม์

เงื่อนไขการทริกเกอร์: เมื่อตรวจพบความผิดปกติ (เช่น การโอเวอร์โหลด การเดินทางเกิน ฯลฯ) ตัวควบคุมจะส่งสัญญาณแจ้งเตือนทันที

เอาต์พุตแจ้งเตือน: เครื่องส่งสัญญาณเสียงจะส่งเสียงเตือน และไฟแสดงสถานะจะส่งสัญญาณกะพริบที่สอดคล้องกันเพื่อแจ้งเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบ

2) หลักการทำงานของลิมิตสวิตช์มีดังนี้:

กำหนดตำแหน่ง: ติดตั้งลิมิตสวิตช์ที่ตำแหน่งสำคัญของเครน โดยปกติจะใช้ลิมิตสวิตช์บนและลิมิตสวิตช์ล่าง

หน้าสัมผัส: เมื่อชิ้นส่วนที่เคลื่อนไหวได้ของเครน (เช่น รถเข็นหรือตะขอ) สัมผัสกับลิมิตสวิตช์ หน้าสัมผัสของสวิตช์จะถูกกระตุ้น

สัญญาณเอาต์พุต: ลิมิตสวิตช์จะส่งสัญญาณไปยังระบบควบคุม และระบบควบคุมจะหยุดการทำงานของเครนตามสัญญาณเพื่อปกป้องความปลอดภัยของอุปกรณ์และบุคลากร

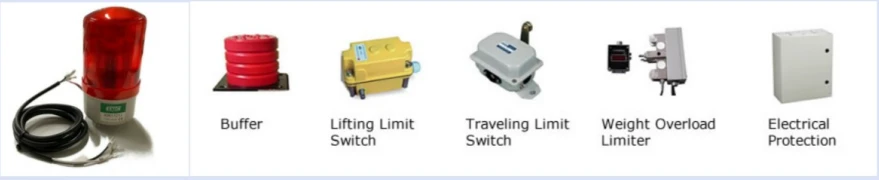

10.อุปกรณ์ความปลอดภัย

1: อุปกรณ์ป้องกันโอเวอร์โหลด

อุปกรณ์ป้องกันโอเวอร์โหลดใช้เพื่อป้องกันอุบัติเหตุเมื่อเครนยกวัตถุที่เกินพิกัดโหลด เมื่อน้ำหนักที่บรรทุกโดยตะขอหรือสลิงของเครนเกินน้ำหนักที่กำหนด อุปกรณ์ป้องกันน้ำหนักเกินจะส่งเสียงเตือนและหยุดการยกเพื่อหลีกเลี่ยงความเสียหายต่อโครงสร้างและอุบัติเหตุด้านความปลอดภัย

2) ลิมิตสวิตช์

ลิมิตสวิตช์ป้องกันไม่ให้เครนเกินระยะการเคลื่อนที่ระหว่างการทำงาน เพื่อหลีกเลี่ยงการชนหรืออุปกรณ์เสียหาย โดยปกติจะติดตั้งลิมิตสวิตช์ไว้ที่ตำแหน่งจำกัดการทำงานของรถเข็นและรถเข็นของเครน รวมถึงตำแหน่งขีดจำกัดบนและล่างของความสูงในการยก เมื่อเครนเคลื่อนที่ไปยังตำแหน่งจำกัด ลิมิตสวิตช์จะตัดแหล่งจ่ายไฟโดยอัตโนมัติและหยุดอุปกรณ์ไม่ให้ทำงาน

3) ระบบเตือนภัยด้วยเสียงและแสง

ระบบเสียงและสัญญาณเตือนภัยใช้เพื่อส่งสัญญาณเสียงและแสงเมื่อเครนทำงานหรือล้มเหลว เตือนผู้ปฏิบัติงานและบุคลากรโดยรอบให้ใส่ใจกับความปลอดภัย

4) อุปกรณ์ป้องกันการชนกัน

อุปกรณ์ป้องกันการชนกันใช้เพื่อป้องกันไม่ให้เครนหรือเครนหลายตัวชนกับวัตถุอื่น ป้องกันไม่ให้เครนชนกับอุปกรณ์ยกที่อยู่ติดกันหรือสิ่งกีดขวางขณะวิ่งบนราง จึงหลีกเลี่ยงความเสียหายของอุปกรณ์และอุบัติเหตุด้านความปลอดภัย

5) บัฟเฟอร์

มีการติดตั้งบัฟเฟอร์ไว้ที่ส่วนท้ายของการเคลื่อนที่ของรถเข็นหรือรถยนต์ของเครน เพื่อลดแรงกระแทกเมื่อเครนถึงตำแหน่งจำกัด

เมื่อเครนหรือรถเข็นวิ่งไปยังตำแหน่งจำกัดบนราง บัฟเฟอร์สามารถดูดซับพลังงานบางส่วน ลดแรงกระแทก และป้องกันอุปกรณ์จากความเสียหาย

6) อุปกรณ์กันลม

อุปกรณ์กันลมส่วนใหญ่จะใช้สำหรับเครนโครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ A กลางแจ้งเพื่อป้องกันไม่ให้เครนถูกผลักออกจากรางด้วยลมแรงในสภาพอากาศที่มีลมแรง ทำให้เกิดการพลิกคว่ำหรืออันตรายอื่น ๆ เมื่อความเร็วลมเกินค่าที่ปลอดภัย ระบบจะสั่งงานอุปกรณ์เบรกฉุกเฉินเพื่อล็อคล้อรถเข็นของเครนเพื่อป้องกันไม่ให้ถูกลมดัน

7) อุปกรณ์หยุดฉุกเฉิน

อุปกรณ์หยุดฉุกเฉินเป็นอุปกรณ์ที่สั่งงานด้วยตนเองหรือโดยอัตโนมัติ ซึ่งใช้เพื่อหยุดการทำงานทั้งหมดของเครนทันทีในกรณีฉุกเฉิน

11.โหมดการควบคุม

1) การควบคุมด้วยตนเอง:

การควบคุมด้วยตนเองเป็นวิธีการควบคุมขั้นพื้นฐานที่สุด ผู้ปฏิบัติงานจะควบคุมฟังก์ชันต่างๆ ของเครนโดยตรงโดยการควบคุมตัวควบคุมด้วยตนเอง ผู้ปฏิบัติงานควบคุมโดยตรง ซึ่งง่ายต่อการเข้าใจและเชี่ยวชาญ ต้นทุนอุปกรณ์ต่ำและเหมาะสำหรับเครนขนาดเล็กหรือใช้งานระยะสั้น เหมาะสำหรับสภาพแวดล้อมการทำงานและความต้องการในการปฏิบัติงานที่หลากหลาย

2) การควบคุมไฟฟ้า

ระบบควบคุมไฟฟ้าใช้อุปกรณ์ไฟฟ้าเพื่อควบคุมการทำงานของเครนและทำงานผ่านมอเตอร์และตัวควบคุม ระบบควบคุมไฟฟ้าตอบสนองอย่างรวดเร็วและยกและลดได้อย่างราบรื่น สามารถบรรลุโหมดการทำงานที่ตั้งไว้ล่วงหน้าได้หลากหลายเพื่อตอบสนองความต้องการการทำงานที่แตกต่างกัน ความล้มเหลวของส่วนประกอบทางไฟฟ้านั้นง่ายต่อการวินิจฉัยและเปลี่ยน

3) รีโมทคอนโทรลไร้สาย

ระบบควบคุมระยะไกลไร้สายควบคุมการทำงานของเครนผ่านรีโมทคอนโทรล ช่วยให้ผู้ปฏิบัติงานสามารถทำงานได้ในระยะที่ปลอดภัย ผู้ปฏิบัติงานสามารถอยู่ห่างจากพื้นที่อันตรายเพื่อปรับปรุงความปลอดภัย เหมาะสำหรับสภาพแวดล้อมการทำงานที่หลากหลาย โดยเฉพาะไซต์งานขนาดใหญ่หรือซับซ้อน ผู้ปฏิบัติงานสามารถควบคุมสถานที่ต่างๆ เพื่อการตรวจสอบด้วยภาพได้ง่าย

4) การควบคุมแบบมีสาย

ระบบควบคุมแบบใช้สายเชื่อมต่อกับเครนผ่านสายเคเบิลควบคุม และผู้ปฏิบัติงานควบคุมการทำงานของเครนผ่านตัวควบคุม สัญญาณมีความเสถียรและไม่รบกวนง่าย วิธีดำเนินการคล้ายกับการควบคุมด้วยตนเองและควบคุมได้ง่าย

5) การควบคุมอัตโนมัติ PLC

ระบบควบคุมอัตโนมัติ PLC (Programmable Logic Controller) ช่วยให้ควบคุมเครนได้โดยอัตโนมัติผ่านการเขียนโปรแกรม ซึ่งเหมาะสำหรับความต้องการการทำงานที่ซับซ้อน สามารถรับรู้ขั้นตอนการทำงานที่กำหนดเองและปรับให้เข้ากับกระบวนการทำงานที่ซับซ้อนได้ สามารถตรวจสอบสถานะการทำงานได้แบบเรียลไทม์และบันทึกข้อมูลการทำงานเพื่อการวิเคราะห์ในภายหลัง

ร่าง



เทคนิคหลัก





1. โครงสร้างที่เรียบง่ายและต้นทุนการผลิตต่ำ

โครงสร้างการออกแบบ: การออกแบบ Mobile A Frame Gantry Crane ค่อนข้างเรียบง่าย โดยส่วนใหญ่ประกอบด้วยคานหลัก คานท้าย อุปกรณ์ชักรอก และมอเตอร์ ฯลฯ ซึ่งง่ายต่อการผลิตและติดตั้ง

ความคุ้มค่า: เนื่องจากการออกแบบที่เรียบง่าย ต้นทุนการผลิตและการติดตั้งจึงต่ำ เหมาะสำหรับองค์กรที่มีงบประมาณจำกัด

2. การยึดครองพื้นที่ขนาดเล็ก

การใช้พื้นที่สูง: การออกแบบโครงสร้างโดยรวมของ Mobile A Frame Gantry Crane มีขนาดกะทัดรัด และพื้นที่ที่ใช้มีขนาดค่อนข้างเล็ก ซึ่งเหมาะสำหรับใช้ในพื้นที่ทำงานที่จำกัด

ความสามารถในการปรับตัวที่แข็งแกร่ง: เหมาะอย่างยิ่งสำหรับสภาพแวดล้อมที่มีพื้นที่จำกัด เช่น คลังสินค้าและเวิร์กช็อป

3. การดำเนินงานที่ยืดหยุ่น

การทำงานหลายทิศทาง: Mobile A Frame Gantry Crane สามารถเคลื่อนย้ายได้อย่างยืดหยุ่นทั้งในทิศทางแนวนอนและแนวยาว และผู้ควบคุมสามารถดำเนินการยกได้สะดวกยิ่งขึ้น

ปรับให้เข้ากับความต้องการในการทำงานที่หลากหลาย: งานยกและขนส่งที่หลากหลายสามารถดำเนินการได้ตามความต้องการที่แท้จริงเพื่อปรับปรุงประสิทธิภาพการทำงาน

4. มีความปลอดภัยสูง

ติดตั้งอุปกรณ์ความปลอดภัย เช่น ระบบป้องกันการโอเวอร์โหลด ลิมิตสวิตช์ สัญญาณเตือนเสียงและแสง ฯลฯ เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัย

เสถียรภาพที่ดี: การออกแบบโครงสร้างของเครนทำให้มั่นใจในเสถียรภาพที่ดีและลดความเสี่ยงในการพลิกคว่ำและอุบัติเหตุ

5. บำรุงรักษาง่าย

ค่าบำรุงรักษาต่ำ: โครงสร้างของ Mobile A Frame Gantry Crane นั้นเรียบง่าย และงานบำรุงรักษาค่อนข้างง่าย ซึ่งสะดวกสำหรับการตรวจสอบและบำรุงรักษาตามปกติ

เปลี่ยนชิ้นส่วนได้ง่าย: ชิ้นส่วนที่สึกหรอทั่วไป (เช่น มอเตอร์ รอก ฯลฯ) สามารถเปลี่ยนได้ง่าย ซึ่งช่วยลดต้นทุนการบำรุงรักษา

6. แอพพลิเคชั่นที่หลากหลาย

การใช้งานในอุตสาหกรรมหลายประเภท: ใช้กันอย่างแพร่หลายในการผลิต โลจิสติกส์ การก่อสร้าง โลหะวิทยา และอุตสาหกรรมอื่นๆ เพื่อปรับให้เข้ากับความต้องการในการทำงานที่แตกต่างกัน

ความยืดหยุ่นสูง: สามารถปรับแต่งได้ตามความต้องการ เช่น ความสูงในการยก ช่วง และความสามารถในการรับน้ำหนักที่แตกต่างกัน





1. คลังสินค้าและโลจิสติกส์

การขนถ่ายสินค้า: Mobile A Frame Gantry Crane สามารถใช้ในการบรรทุกและซ้อนสินค้าในคลังสินค้า โดยเฉพาะสินค้าที่มีน้ำหนักมาก เช่น เครื่องจักรและอุปกรณ์ วัตถุดิบ เป็นต้น

การดำเนินการขนถ่าย: บนแพลตฟอร์มการขนถ่าย สามารถบรรทุกหรือขนถ่ายสินค้าได้อย่างมีประสิทธิภาพเพื่อปรับปรุงประสิทธิภาพการทำงาน

2. อุตสาหกรรมการผลิต

การปฏิบัติงานในสายการผลิต: ในเวิร์กช็อปการผลิต สามารถใช้ Mobile A Frame Gantry Crane เพื่อบรรทุกวัตถุดิบและถ่ายโอนผลิตภัณฑ์สำเร็จรูปเพื่อรองรับการดำเนินงานที่มีประสิทธิภาพของสายการผลิต

การติดตั้งและบำรุงรักษาอุปกรณ์: ในระหว่างการติดตั้งอุปกรณ์ การทดสอบการใช้งาน และการบำรุงรักษา Mobile A Frame Gantry Crane สามารถช่วยบรรทุกอุปกรณ์และส่วนประกอบที่มีน้ำหนักมากได้

3. สถานที่ก่อสร้าง

การยกวัสดุก่อสร้าง: ที่ไซต์ก่อสร้าง สามารถใช้เครนโครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ A เพื่อยกเหล็ก ชิ้นส่วนคอนกรีต อิฐ และวัสดุก่อสร้างอื่นๆ

ความช่วยเหลือด้านการก่อสร้าง: ในการปฏิบัติการบนที่สูง มันสามารถให้การขนส่งวัสดุที่สะดวกเพื่อให้แน่ใจว่าการก่อสร้างราบรื่น

4. อุตสาหกรรมโลหะวิทยา

การผลิตเหล็ก: ในโรงงานเหล็ก สามารถใช้ Mobile A Frame Gantry Crane เพื่อบรรทุกเหล็กหล่อ เหล็กหล่อ และวัสดุโลหะหนักอื่นๆ

สภาพแวดล้อมที่มีอุณหภูมิสูง: เหมาะสำหรับการขนถ่ายวัสดุในอุณหภูมิสูงและสภาพแวดล้อมการทำงานที่รุนแรง

5. อุตสาหกรรมเคมีภัณฑ์

การจัดการวัตถุดิบเคมี: ใช้เพื่อจัดการวัตถุดิบเคมีและผลิตภัณฑ์สำเร็จรูปเพื่อความปลอดภัยและประสิทธิภาพ

การบำรุงรักษาอุปกรณ์: ในโรงงานเคมี เครนโครงสำหรับตั้งสิ่งของแบบเคลื่อนที่ A ใช้สำหรับการติดตั้ง การบำรุงรักษา และการยกเครื่องอุปกรณ์

6. ท่าเรือและท่าเทียบเรือ

การโหลดและขนถ่ายตู้คอนเทนเนอร์: Mobile A Frame Gantry Crane สามารถใช้สำหรับการขนถ่ายตู้คอนเทนเนอร์ที่ท่าเรือเพื่อปรับปรุงประสิทธิภาพการทำงาน

บริการเรือ: ที่ท่าเทียบเรือ สามารถใช้เครนในการขนถ่ายวัสดุต่างๆ เพื่อตอบสนองความต้องการด้านการขนส่งที่หลากหลาย





1. การวิเคราะห์ความต้องการและการออกแบบ

การยืนยันความต้องการของลูกค้า: สื่อสารกับลูกค้าเพื่อทำความเข้าใจความต้องการเฉพาะของพวกเขา รวมถึงความสามารถในการรับน้ำหนักของเครน ช่วง ความสูงในการยก สภาพแวดล้อมการทำงาน ฯลฯ

การออกแบบเบื้องต้น: ดำเนินการออกแบบเบื้องต้นตามความต้องการ รวมถึงแผนภาพโครงสร้างของเครน ขนาดส่วนประกอบ การเลือกใช้วัสดุ ฯลฯ

การออกแบบโดยละเอียด: ใช้ซอฟต์แวร์ CAD สำหรับการออกแบบโดยละเอียดและสร้างแบบวิศวกรรมของแต่ละส่วนประกอบ

2. การจัดซื้อวัสดุ

การเลือกใช้วัสดุ: เลือกใช้วัสดุที่เหมาะสมตามความต้องการในการออกแบบ เช่น เหล็ก วัสดุเชื่อม อุปกรณ์ไฟฟ้า เป็นต้น

รีวิวซัพพลายเออร์: เลือกซัพพลายเออร์วัสดุที่ผ่านการรับรองเพื่อให้แน่ใจว่าคุณภาพวัสดุตรงตามมาตรฐาน

การยอมรับวัสดุ: ตรวจสอบวัสดุหลังจากที่มาถึงโรงงานเพื่อให้แน่ใจว่าข้อกำหนดและคุณภาพของวัสดุตรงตามข้อกำหนด

3. การประมวลผลชิ้นส่วน

การตัดและการขึ้นรูป: ตัด ขึ้นรูป และแปรรูปเหล็กตามแบบการออกแบบเพื่อผลิตส่วนประกอบหลัก เช่น คานหลัก คานปลาย ล้อ ฯลฯ

การเชื่อม: เชื่อมส่วนประกอบโครงสร้างแต่ละส่วนเพื่อให้มั่นใจถึงเสถียรภาพและความสามารถในการรับน้ำหนักของโครงสร้าง

การรักษาพื้นผิว: การรักษาพื้นผิวของชิ้นส่วนที่ผ่านการแปรรูป เช่น การฉีดพ่น การชุบสังกะสี ฯลฯ เพื่อปรับปรุงความต้านทานสนิมและการสึกหรอ

4. การประกอบ

การประกอบชิ้นส่วนล่วงหน้า: ประกอบส่วนประกอบแต่ละชิ้นล่วงหน้า ตรวจสอบความพอดี และตรวจสอบให้แน่ใจว่าการเชื่อมต่อของส่วนประกอบแต่ละชิ้นมีความเสถียร

การประกอบโดยรวม: ดำเนินการประกอบโดยรวมบนแท่นประกอบเฉพาะ และประกอบคานหลัก คานท้าย ล้อ อุปกรณ์ยก และส่วนประกอบอื่นๆ ให้เป็นเครนที่สมบูรณ์

การติดตั้งระบบไฟฟ้า : ติดตั้งอุปกรณ์ไฟฟ้า เช่น มอเตอร์ ระบบควบคุม ระบบสัญญาณเตือนภัย เป็นต้น เพื่อให้มั่นใจในความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า

5. การดีบักและการทดสอบ

การทดสอบการทำงาน: ทำการทดสอบการทำงานของเครน รวมถึงการทดสอบการยก การเคลื่อนย้าย การเบรก ลิมิตสวิตช์ และฟังก์ชันอื่นๆ เพื่อให้แน่ใจว่าฟังก์ชันทั้งหมดทำงานได้ตามปกติ

การทดสอบความปลอดภัย: ทดสอบอุปกรณ์ความปลอดภัยของเครน เช่น การป้องกันการโอเวอร์โหลด การทดสอบความไวของสวิตช์จำกัด ฯลฯ

การทดสอบโหลด: ทำการทดสอบโหลดจริงเพื่อให้มั่นใจในความเสถียรและความปลอดภัยของเครนภายใต้โหลดที่กำหนด

6. การตรวจสอบคุณภาพ

การตรวจสอบคุณภาพ: ดำเนินการตรวจสอบคุณภาพอย่างครอบคลุมของเครื่องจักรทั้งหมดเพื่อให้แน่ใจว่าแต่ละส่วนประกอบและระบบเป็นไปตามมาตรฐานการออกแบบและความปลอดภัย

บันทึกและข้อเสนอแนะ: บันทึกผลการทดสอบ จัดระเบียบรายงานการตรวจสอบคุณภาพ และตอบกลับและแก้ไขปัญหาที่พบทันที

7. การบรรจุและการจัดส่ง

บรรจุภัณฑ์: บรรจุเครนที่เสร็จสมบูรณ์เพื่อความปลอดภัยระหว่างการขนส่ง

การจัดส่ง: ขนส่งเครนไปยังสถานที่ที่ลูกค้ากำหนดและช่วยเหลือลูกค้าในการขนถ่าย

8. การติดตั้งและการว่าจ้าง

การติดตั้งนอกสถานที่: การติดตั้งนอกสถานที่ตามความต้องการของลูกค้าเพื่อให้แน่ใจว่าเครนเชื่อมต่อกับรางและอุปกรณ์อื่น ๆ อย่างแน่นหนา

การทดสอบการใช้งานขั้นสุดท้าย: การทดสอบการใช้งานขั้นสุดท้ายและการทดสอบที่ไซต์งานเพื่อให้แน่ใจว่าเครนทำงานได้ตามปกติในสภาพแวดล้อมการใช้งานจริง

การฝึกอบรมผู้ใช้: ฝึกอบรมผู้ปฏิบัติงานของลูกค้าเพื่ออธิบายขั้นตอนการปฏิบัติงานและจุดบำรุงรักษาของเครน

9. บริการหลังการขาย

การบำรุงรักษาและการดูแล: ให้คำแนะนำในการบำรุงรักษาและการดูแลที่สอดคล้องกันเพื่อให้แน่ใจว่าเครนทำงานอย่างปลอดภัยในระยะยาว

ความคิดเห็นของลูกค้า: สื่อสารกับลูกค้าเป็นประจำเพื่อทำความเข้าใจการใช้งานและจัดการกับปัญหาความคิดเห็นของลูกค้าทันที
