Hoister เครนโครงสำหรับตั้งสิ่งของ

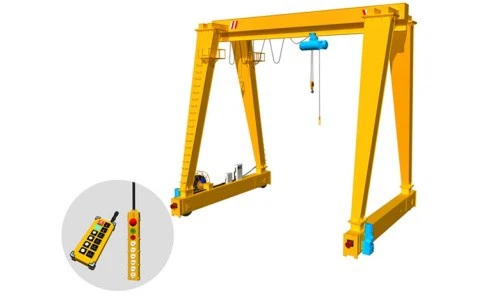

เครนโครงสำหรับตั้งสิ่งของคานเดี่ยวเป็นอุปกรณ์ยกชนิดหนึ่งที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมการผลิตและคลังสินค้า ส่วนใหญ่ใช้สำหรับการยกและขนส่งวัตถุหนัก ลำแสงหลักของเครนนี้ใช้โครงสร้างแบบกล่องหรือรูปตัว I ซึ่งมีความสามารถในการรับน้ำหนักและความแข็งแกร่งที่ดี คานรองใช้เพื่อรองรับคานหลักและเพิ่มความมั่นคงของโครงสร้าง ล้อเครนมักทำจากวัสดุที่มีความแข็งแรงสูงเพื่อให้การทำงานราบรื่นบนราง รอกไฟฟ้าเป็นส่วนหลักของอุปกรณ์ยกซึ่งใช้ในการยกและลดระดับสินค้า โครงสำหรับตั้งสิ่งของประกอบด้วยเสาและคานเพื่อรองรับโครงสร้างโดยรวมของเครน

เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวเคลื่อนที่บนคานหลักผ่านรอกไฟฟ้าเพื่อให้สามารถยก เคลื่อนย้าย และจัดวางสินค้าได้ ผู้ปฏิบัติงานดำเนินการผ่านคอนโซลหรืออุปกรณ์ควบคุมระยะไกล

3. การออกแบบลำแสงเดี่ยวทำให้อุปกรณ์ใช้พื้นที่ขนาดเล็กและเหมาะสำหรับสภาพแวดล้อมการทำงานขนาดเล็ก เครนนี้มีความยืดหยุ่นและสามารถปรับระยะการทำงานและความสูงได้ตามความต้องการ เมื่อเปรียบเทียบกับเครนคานคู่ เครนคานเดี่ยวมีต้นทุนที่ต่ำกว่าและบำรุงรักษาง่าย มาพร้อมกับระบบควบคุมที่ทันสมัย ​​การดำเนินการจึงใช้งานง่ายและเรียนรู้ได้ง่าย

สภาพ:ใหม่

การรับประกัน: 1 ปี

น้ำหนัก (กก.):500 กก

ลักษณะการทำงาน:เครนโครงสำหรับตั้งสิ่งของ

ชื่อสินค้า:เครนโครงสำหรับตั้งสิ่งของคานเดี่ยว

สี: กำหนดเอง

ความจุ:1-20ตัน

ประเภท:คานเดี่ยว

แหล่งจ่ายไฟ: 110V/220V/230V/380V/440V

วิธีการควบคุม: การควบคุมภาคพื้นดิน + รีโมทคอนโทรล (กำหนดเอง)

กลไกการยก:รอกไฟฟ้า

หน้าที่การทำงาน:A3-A4





1.ลำแสงหลัก

1) คานหลักมักจะทำจากเหล็กที่มีความแข็งแรงสูง (เช่นแผ่นเหล็ก, I-beams, เหล็กรูปกล่อง ฯลฯ ) เพื่อให้มั่นใจถึงความสามารถในการรับน้ำหนักและความต้านทานต่อการดัดงอและแรงบิด รูปทรงทั่วไป ได้แก่ คานตัวไอและคานทรงกล่อง ไอบีมมีโครงสร้างเรียบง่ายและเหมาะสำหรับการบรรทุกที่เบากว่า ในขณะที่คานทรงกล่องมีความต้านทานการโค้งงอและแรงบิดได้ดีกว่าเนื่องจากมีโครงสร้างแบบปิดและเหมาะสำหรับสภาวะรับน้ำหนักมาก

2) ลำแสงหลักมีหน้าที่หลักในการแบกวัตถุหนักและโหลดไดนามิกที่เกิดจากเครนระหว่างการทำงาน น้ำหนักในการยกจะถูกถ่ายโอนไปยังพื้นผ่านโครงสร้างรองรับของเครน (เช่น เสา) ทำให้สามารถยกและเคลื่อนย้ายสินค้าได้อย่างปลอดภัย รอกไฟฟ้าที่ติดตั้งอยู่บนลำแสงหลักจะเลื่อนไปด้านบน และคานหลักจะเป็นรางเลื่อนเพื่อให้แน่ใจว่ารอกทำงานได้อย่างราบรื่น

3) ลำแสงต้องมีความแข็งแรงและความแข็งแกร่งเพียงพอที่จะรับน้ำหนักที่กำหนดและแรงกระแทกที่เป็นไปได้เพื่อให้แน่ใจว่าจะไม่เสียรูปหรือแตกหักภายใต้สภาวะการทำงานต่างๆ การออกแบบลำแสงหลักต้องมั่นใจในความเสถียรของเครนระหว่างการทำงาน เพื่อหลีกเลี่ยงการเอียงหรือการเอียงที่เกิดจากโหลดที่ไม่สมดุลหรือโหลดแบบไดนามิก พยายามลดน้ำหนักของคานหลักให้มากที่สุดเพื่อปรับปรุงประสิทธิภาพการทำงานของเครนและประหยัดพลังงาน ขณะเดียวกันก็รับประกันความสามารถในการบรรทุกที่เพียงพอ





ระบบยก

1) ส่วนประกอบ

ระบบการยกส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

รอกไฟฟ้า: แกนหลักของระบบการยกซึ่งทำหน้าที่ยกและลดระดับสินค้า รอกไฟฟ้าสามารถติดตั้งหรือเคลื่อนที่ได้ ทั้งนี้ขึ้นอยู่กับการออกแบบของเครน

ลำแสงหลัก: มีการติดตั้งรอกไฟฟ้าไว้บนคานหลัก ทำให้เกิดรางเลื่อนเพื่อรองรับการเคลื่อนที่ของรอก

กลไกการยก: มักประกอบด้วยมอเตอร์ ตัวลด ดรัม และเชือกลวดสำหรับยก มอเตอร์ขับเคลื่อนตัวลดซึ่งจะขับเคลื่อนดรัมเพื่อหมุนหรือปล่อยเชือกลวดเพื่อให้สามารถยกและลดระดับสินค้าได้

ลวดสลิง: ใช้เชื่อมต่อรอกไฟฟ้ากับสินค้าเพื่อความปลอดภัยของสินค้าในระหว่างกระบวนการยก

2) หลักการทำงาน

หลักการทำงานของระบบยกมีดังนี้:

เมื่อผู้ปฏิบัติงานเริ่มรอกไฟฟ้า มอเตอร์จะขับเคลื่อนตัวลดเพื่อหมุน และจึงขับเคลื่อนดรัมให้หมุน

เชือกลวดบนถังจะถูกม้วนขึ้นหรือปล่อยออกในขณะที่หมุน และสินค้าที่เชื่อมต่อกับถังจะถูกยกขึ้นหรือลดลง

ด้วยการควบคุมความเร็วและตำแหน่งของรอกไฟฟ้า ผู้ปฏิบัติงานจึงสามารถควบคุมการเคลื่อนย้ายสินค้าได้อย่างแม่นยำ



3.สิ้นสุดรถม้า

1) คานปลายของเครนโครงสำหรับตั้งสิ่งของคานเดี่ยวเป็นส่วนสำคัญของโครงสร้างของเครน ซึ่งมีบทบาทในการเชื่อมต่อคานหลักและเสาเครน รองรับโครงสร้างโดยรวมของเครนและรับประกันการทำงานที่มั่นคงของอุปกรณ์ .

2) คานปลายโดยทั่วไปจะเป็นโครงสร้างสี่เหลี่ยมหรือทรงกล่อง มักจะเชื่อมจากแผ่นเหล็กหรือคานไอเพื่อให้มีความแข็งแรงและความมั่นคงที่จำเป็น คานส่วนท้ายเชื่อมต่อกับคานหลักและเสาโดยใช้สลักเกลียวหรือการเชื่อมเพื่อสร้างโครงสร้างที่ครบถ้วน โดยปกติรางล้อจะติดตั้งไว้ที่คานท้ายเพื่อให้มีทางวิ่งสำหรับล้อเครนเพื่อให้แน่ใจว่าอุปกรณ์เคลื่อนที่ได้อย่างราบรื่นระหว่างการทำงาน

3) คานท้ายมีบทบาทในการรองรับและแบริ่งในโครงสร้างโดยรวมของเครน ทำให้มั่นใจในเสถียรภาพของเครนระหว่างการทำงาน คานส่วนท้ายจะถ่ายน้ำหนักของคานหลักและเสาไปที่พื้น เพื่อให้มั่นใจว่าเครนจะไม่เอียงหรือเสียรูปเมื่อยกและเคลื่อนย้ายวัตถุที่มีน้ำหนักมาก การออกแบบคานส่วนท้ายช่วยให้มั่นใจการเคลื่อนที่ของเครนบนรางได้อย่างราบรื่น และลดการสั่นสะเทือนและเสียงรบกวนระหว่างการทำงาน







4.กลไกการเดินทางของเครน

1) โครงสร้างพื้นฐาน

โครงเครน: โครงสร้างหลักของกลไกการทำงานของเครน มักจะเชื่อมจากเหล็ก มีความสามารถในการรับน้ำหนักและความแข็งแกร่งที่แข็งแกร่ง มีการติดตั้งรอกไฟฟ้าและส่วนประกอบอื่นๆ ที่เกี่ยวข้องบนโครงเครน

ล้อ: มีการติดตั้งล้อหลายล้อที่ด้านล่างของเครนและเคลื่อนที่ไปตามราง ล้อมักทำจากวัสดุที่มีความแข็งแรงสูงเพื่อให้การทำงานราบรื่นบนสนามแข่ง

มอเตอร์: ใช้เพื่อขับเคลื่อนการทำงานของเครน ซึ่งมักจะเชื่อมต่อกับตัวลด และการเคลื่อนตัวของเครนทำได้โดยการควบคุมการหมุนของมอเตอร์

2) หลักการทำงาน

หลักการทำงานของกลไกการทำงานของเครนมีดังนี้:

เมื่อผู้ปฏิบัติงานสตาร์ทมอเตอร์ มอเตอร์จะขับเคลื่อนตัวลดเพื่อหมุน ตัวลดเกียร์จะขับเคลื่อนล้อผ่านอุปกรณ์ส่งกำลังเพื่อเคลื่อนย้ายเครนบนราง ผู้ปฏิบัติงานควบคุมทิศทางการเคลื่อนที่และความเร็วของเครนผ่านคอนโซลหรือรีโมทคอนโทรลเพื่อขนส่งสินค้าไปยังตำแหน่งที่ต้องการ

5.กลไกการเดินทางของรถเข็น

1) โครงสร้างพื้นฐาน

โครงรถเข็น: โครงสร้างหลักของรถเข็นซึ่งมักจะเชื่อมจากเหล็ก ได้รับการออกแบบมาเพื่อให้แน่ใจว่ามีความแข็งแรงและความแข็งแกร่งเพียงพอที่จะรับน้ำหนักของรอกไฟฟ้าและสินค้า

ล้อ: ด้านล่างของรถเข็นมีล้อหลายล้อที่สามารถเคลื่อนที่ไปตามรางของคานหลักได้ ล้อมักทำจากวัสดุที่มีความแข็งแรงสูงเพื่อความมั่นคงระหว่างการใช้งาน

รอกไฟฟ้า: รถเข็นมักจะติดตั้งรอกไฟฟ้าซึ่งใช้ในการยกและลดสินค้าและเป็นส่วนหลักของระบบการยก

2) การบำรุงรักษาและการตรวจสอบ

การบำรุงรักษากลไกการทำงานของรถเข็นเป็นประจำเป็นกุญแจสำคัญในการรับรองความปลอดภัยและประสิทธิภาพ ซึ่งรวมถึง:

ตรวจสอบสถานะการทำงานของมอเตอร์และตัวลดเพื่อให้แน่ใจว่าการทำงานปกติ และหล่อลื่นและทำความสะอาดเมื่อจำเป็น

ตรวจสอบการสึกหรอของล้อและรางเพื่อให้แน่ใจว่าไม่มีสิ่งกีดขวางในการรักษาการทำงานที่ราบรื่น

ตรวจสอบระบบไฟฟ้าเพื่อให้แน่ใจว่าระบบควบคุมและอุปกรณ์ความปลอดภัยทำงานตามปกติ

6.ล้อเครน

1) ล้อมักจะทำจากเหล็กที่มีความแข็งแรงสูงซึ่งมีความสามารถในการรับน้ำหนักที่ดีและทนต่อการสึกหรอเพื่อตอบสนองความต้องการการทำงานของเครนภายใต้สภาพการทำงานต่างๆ การออกแบบโปรไฟล์ล้อมักจะเว้าหรือแบนเพื่อให้เข้ากับแทร็ก ให้พื้นผิวสัมผัสที่มั่นคง และลดการสึกหรอและเสียงรบกวนระหว่างการทำงาน

2) ล้อมีหน้าที่รองรับน้ำหนักและน้ำหนักของเครนเพื่อให้เกิดความมั่นคงและปลอดภัยระหว่างการเคลื่อนย้าย นำทางเครนให้ทำงานได้อย่างราบรื่นบนรางเพื่อให้แน่ใจว่าอุปกรณ์ไม่เบี่ยงเบนไปจากรางระหว่างการทำงาน ล้อคุณภาพสูงสามารถลดการสั่นสะเทือนระหว่างการทำงานได้อย่างมีประสิทธิภาพและปรับปรุงความราบรื่นและความสะดวกสบายในการทำงาน

3) ล้อรองรับเครนให้วิ่งบนรางโดยสัมผัสกับราง เมื่อมอเตอร์สตาร์ท มันจะขับเคลื่อนการเคลื่อนที่ของรถเข็นหรือรถยนต์ และล้อจะหมุนบนรางเพื่อให้เครนเคลื่อนที่ตามยาว

7.ตะขอเครน

1) ตะขอมักจะทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูงซึ่งมีความต้านทานแรงดึงที่ดีและทนต่อการสึกหรอเพื่อความปลอดภัยภายใต้ภาระหนัก โดยทั่วไปตะขอจะมีรูปร่างคล้ายตะขอโค้ง และแบ่งออกเป็น 2 รูปแบบ คือ ตะขอเดี่ยวและตะขอคู่ ตะขอเดี่ยวใช้สำหรับการบรรทุกที่เบากว่า และใช้ตะขอคู่สำหรับการบรรทุกที่หนักกว่าและการใช้งานที่ต้องการความเสถียรสูงกว่า

2) หน้าที่หลักของตะขอคือการบรรทุกและระงับสินค้าและถ่ายเทน้ำหนักไปยังระบบยกของเครน ตะขอสามารถเชื่อมต่อกับอุปกรณ์ยกต่างๆ (เช่น โซ่ เชือกลวด สลิง ฯลฯ) เพื่ออำนวยความสะดวกในการยกและเคลื่อนย้ายสินค้าประเภทต่างๆ การออกแบบและโครงสร้างที่ดีสามารถรับประกันความปลอดภัยของสินค้าในระหว่างกระบวนการยกและลดอุบัติเหตุ

3) ตะขอเชื่อมต่อกับกลไกการยกผ่านเชือกลวดหรือโซ่ของรอกไฟฟ้า เมื่อเริ่มระบบการยก ตะขอจะเคลื่อนที่ตามการขึ้นและลงของรอกไฟฟ้าเพื่อให้สามารถยกและจัดวางสินค้าได้

มอเตอร์

1) หลักการทำงาน

เมื่อผู้ปฏิบัติงานสตาร์ทมอเตอร์ผ่านระบบควบคุม การหมุนของมอเตอร์จะถูกส่งไปยังกลไกการยกหรือกลไกการทำงานผ่านตัวลด การหมุนของมอเตอร์ทำให้ตัวลดส่งแรงบิดที่เหมาะสม ซึ่งจะช่วยขับเคลื่อนการเคลื่อนที่ของเครนเพื่อให้การยกและการเคลื่อนย้ายสินค้าเสร็จสมบูรณ์

2) การบำรุงรักษาและการตรวจสอบ

การตรวจสอบเป็นประจำ: ตรวจสอบสถานะการทำงานของมอเตอร์เป็นประจำ รวมถึงแบริ่ง สายไฟ และระบบทำความเย็น เพื่อให้มั่นใจว่าการทำงานเป็นปกติ

การบำรุงรักษาการหล่อลื่น: สำหรับชิ้นส่วนที่เคลื่อนที่ได้ เช่น แบริ่งของมอเตอร์ ให้หล่อลื่นเป็นประจำเพื่อลดการสึกหรอ

การตรวจสอบระบบไฟฟ้า: ตรวจสอบการเชื่อมต่อไฟฟ้าและฉนวนของมอเตอร์อย่างสม่ำเสมอเพื่อความปลอดภัยและความน่าเชื่อถือ

.

ระบบเตือนภัยด้วยเสียงและแสงและสวิตช์จำกัด

ระบบเตือนภัยด้วยเสียงและแสง

1) โครงสร้างพื้นฐาน

เสียงและสัญญาณเตือนแสง: โดยทั่วไปจะประกอบด้วยลำโพงและไฟกะพริบ ซึ่งสามารถส่งเสียงและสัญญาณไฟกะพริบได้

ชุดควบคุม: เชื่อมต่อกับระบบควบคุมของเครน ใช้เพื่อตรวจสอบสถานะการทำงานของเครนและส่งสัญญาณเตือนภัย

2) ฟังก์ชั่น

ผลการเตือน: ในระหว่างการทำงานของเครน ระบบเสียงและสัญญาณเตือนภัยด้วยแสงสามารถส่งเสียงเตือนเพื่อเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบถึงอันตรายที่อาจเกิดขึ้น

ข้อบ่งชี้ที่ผิดปกติ: เมื่อเครนทำงานล้มเหลว โหลดเกิน หรืออยู่ในสภาวะผิดปกติอื่นๆ ระบบเสียงและสัญญาณเตือนไฟจะเริ่มและส่งเสียงเตือนโดยอัตโนมัติเพื่อให้แน่ใจว่ามีการใช้มาตรการตอบโต้อย่างทันท่วงที

ลิมิตสวิตช์

1) โครงสร้างพื้นฐาน

สวิตช์จำกัดทางกล: มักประกอบด้วยสวิตช์ สปริง และกลไกนำทาง

ลิมิตสวิตช์ไฟฟ้า: ใช้หลักการทางไฟฟ้าติดตั้งในตำแหน่งเฉพาะเชื่อมต่อกับมอเตอร์และระบบควบคุม

2) ฟังก์ชั่น

การจำกัดตำแหน่ง: จำกัดการเคลื่อนไหวของเครนในทิศทางที่กำหนดเพื่อป้องกันไม่ให้เกินรางหรือความสูงในการยก และหลีกเลี่ยงความเสียหายของอุปกรณ์

การป้องกันความปลอดภัย: เมื่อถึงตำแหน่งสูงสุดหรือต่ำสุดที่ตั้งไว้ ลิมิตสวิตช์จะตัดแหล่งจ่ายไฟของมอเตอร์โดยอัตโนมัติเพื่อป้องกันการทำงานต่อเนื่อง

10.อุปกรณ์ความปลอดภัย

1) อุปกรณ์ป้องกันโอเวอร์โหลด

ฟังก์ชั่น: ป้องกันไม่ให้เครนโอเวอร์โหลดระหว่างการทำงาน และหลีกเลี่ยงความเสียหายของอุปกรณ์หรืออุบัติเหตุที่เกิดจากการบรรทุกมากเกินไป

2) ลิมิตสวิตช์

ฟังก์ชั่น: จำกัดช่วงการเคลื่อนไหวของเครนเพื่อป้องกันไม่ให้เกินรางหรือความสูงในการยก

3) สวิตช์หยุดฉุกเฉิน

ฟังก์ชั่น: หยุดการทำงานของเครนอย่างรวดเร็วในกรณีฉุกเฉินเพื่อความปลอดภัยของผู้ปฏิบัติงานและบุคลากรโดยรอบ

4) ระบบเตือนภัยด้วยเสียงและแสง

ฟังก์ชั่น: ส่งสัญญาณเสียงและแสงระหว่างการทำงานของเครนเพื่อเตือนผู้ปฏิบัติงานและบุคลากรโดยรอบให้ใส่ใจกับความปลอดภัย

5) อุปกรณ์ล็อคเพื่อความปลอดภัย

ฟังก์ชั่น: ป้องกันไม่ให้อุปกรณ์เริ่มทำงานโดยไม่ได้ตั้งใจระหว่างการทำงานเพื่อความปลอดภัยของผู้ปฏิบัติงาน

6) อุปกรณ์เบรก

ฟังก์ชั่น: ตรวจสอบให้แน่ใจว่าเครนสามารถรักษาภาระให้อยู่ในสถานะหยุดทำงานได้อย่างเสถียรเพื่อป้องกันการลดลงโดยไม่ตั้งใจ

7) อุปกรณ์ป้องกันการชนกัน

ฟังก์ชั่น: ป้องกันไม่ให้เครนชนกับอุปกรณ์หรือสิ่งกีดขวางอื่น ๆ ในระหว่างการเคลื่อนที่

8) อุปกรณ์ป้องกันไฟฟ้า

ฟังก์ชัน: ปกป้องอุปกรณ์ไฟฟ้าจากข้อผิดพลาด เช่น โอเวอร์โหลด ไฟฟ้าลัดวงจร และความร้อนสูงเกินไป

11.โหมดการควบคุม

1) การควบคุมด้วยตนเอง: ควบคุมกลไกการเคลื่อนที่ต่างๆ ของเครนได้โดยตรงผ่านแผงควบคุมการทำงานหรือจอยสติ๊ก เรียบง่าย ใช้งานง่าย และใช้งานง่าย เหมาะสำหรับการดำเนินงานขนาดเล็กหรือระยะสั้น ผู้ปฏิบัติงานจะต้องอยู่ใกล้กับอุปกรณ์ ซึ่งก่อให้เกิดความเสี่ยงด้านความปลอดภัย

2) การควบคุมระยะไกล: ใช้รีโมทคอนโทรลไร้สายเพื่อควบคุมการทำงานของเครน เพื่อให้ผู้ปฏิบัติงานสามารถทำงานได้ในระยะที่ปลอดภัย เพิ่มความยืดหยุ่นในการทำงานและลดการสัมผัสโดยตรงระหว่างผู้ปฏิบัติงานและอุปกรณ์ ช่วยปรับปรุงประสิทธิภาพการทำงานและความปลอดภัย รีโมทคอนโทรลมักจะมีฟังก์ชันต่างๆ เช่น การเริ่มและหยุด ทิศทางการวิ่ง และการปรับความเร็ว

3) การควบคุมอัตโนมัติ: การทำงานอัตโนมัติของเครนผ่านระบบควบคุมโปรแกรมเหมาะสำหรับการทำงานที่ซ้ำซ้อนสูง ปรับปรุงประสิทธิภาพการดำเนินงานและลดข้อผิดพลาดของมนุษย์ สามารถเชื่อมโยงกับอุปกรณ์อื่น ๆ เพื่อให้ได้การจัดการที่ชาญฉลาด โดยปกติจะต้องมีการลงทุนเริ่มแรกและค่าบำรุงรักษาที่สูงขึ้น

4) การควบคุมการแปลงความถี่: ความเร็วและแรงบิดของมอเตอร์จะถูกปรับโดยตัวแปลงความถี่เพื่อให้สามารถควบคุมเครนได้อย่างแม่นยำ สามารถเร่งความเร็วและลดความเร็วได้อย่างราบรื่น ลดแรงกระแทก และเพิ่มอายุการใช้งานของอุปกรณ์ เหมาะสำหรับโอกาสที่มีความต้องการความเร็วและความแม่นยำในการยกสูง ช่วยประหยัดพลังงานและลดการใช้พลังงาน

5) การควบคุม PLC: ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) ใช้เพื่อควบคุมเครนอย่างชาญฉลาด ซึ่งเหมาะสำหรับความต้องการการทำงานที่ซับซ้อน ช่วยเพิ่มความน่าเชื่อถือและความยืดหยุ่นของระบบ และอำนวยความสะดวกในการปรับเปลี่ยนและอัปเกรดโปรแกรม สามารถทำการวินิจฉัยและตรวจสอบข้อผิดพลาดได้ ซึ่งสะดวกต่อการบำรุงรักษา รองรับการรวมเซ็นเซอร์และแอคทูเอเตอร์หลายตัวเข้าด้วยกันเพื่อให้ได้ฟังก์ชันอัตโนมัติที่ซับซ้อนมากขึ้น

6) การควบคุมอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI): ด้วยอุปกรณ์อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร ผู้ปฏิบัติงานสามารถตรวจสอบและควบคุมสถานะการทำงานของเครนได้อย่างง่ายดาย จัดให้มีอินเทอร์เฟซการทำงานแบบกราฟิกเพื่อให้ผู้ปฏิบัติงานเข้าใจและใช้งานได้ง่าย การแสดงสถานะอุปกรณ์และข้อมูลการทำงานแบบเรียลไทม์เพื่อปรับปรุงความปลอดภัยและประสิทธิภาพ

12.ร่าง



เทคนิคหลัก





1) การออกแบบที่เรียบง่าย: โครงสร้างของเครนโครงสำหรับตั้งสิ่งของคานเดี่ยวนั้นค่อนข้างง่าย ประกอบด้วยคานหลัก คานท้าย กลไกการยก และกลไกการทำงาน ซึ่งง่ายต่อการผลิตและติดตั้ง

2) รอยเท้าขนาดเล็ก: เนื่องจากการออกแบบที่กะทัดรัด จึงใช้พื้นที่น้อยลง และเหมาะสำหรับใช้ในพื้นที่ทำงานขนาดเล็ก

3) ความคุ้มค่าสูง: เมื่อเปรียบเทียบกับเครนแบบคานคู่ เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวมีต้นทุนการผลิตและการบำรุงรักษาที่ต่ำกว่า และเหมาะสำหรับการใช้งานในองค์กรขนาดเล็กและขนาดกลาง

4) การบำรุงรักษาง่าย: โครงสร้างที่เรียบง่ายทำให้การบำรุงรักษาและบำรุงรักษารายวันง่ายขึ้น ช่วยลดต้นทุนการบำรุงรักษา

5) ความสามารถในการปรับตัวที่แข็งแกร่ง: เหมาะสำหรับสภาพแวดล้อมต่างๆ ทั้งในร่มและกลางแจ้ง และสามารถใช้งานได้อย่างยืดหยุ่นในโอกาสการทำงานที่แตกต่างกัน สามารถใช้ได้กับสลิงประเภทต่างๆ (เช่น โซ่ สลิง ฯลฯ) เพื่อปรับให้เข้ากับการยกสินค้าประเภทต่างๆ

6) การทำงานที่รวดเร็ว: ความเร็วในการยกนั้นรวดเร็วและการตอบสนองนั้นละเอียดอ่อน ซึ่งช่วยปรับปรุงประสิทธิภาพของการขนถ่ายสินค้าและการขนส่ง สามารถใช้งานได้หลากหลายวิธี เช่น การควบคุมด้วยตนเอง รีโมทคอนโทรล หรือการควบคุมอัตโนมัติ เพื่อตอบสนองความต้องการในการใช้งานที่แตกต่างกัน

7) เสถียรภาพที่ดี: ลำแสงหลักและแชสซีได้รับการออกแบบอย่างสมเหตุสมผลเพื่อปรับปรุงเสถียรภาพของอุปกรณ์ระหว่างการทำงาน

8) การประหยัดพลังงานและการปกป้องสิ่งแวดล้อม: การใช้มอเตอร์ประสิทธิภาพสูงและระบบควบคุมการแปลงความถี่สามารถลดการใช้พลังงานได้อย่างมีประสิทธิภาพและตรงตามข้อกำหนดการปกป้องสิ่งแวดล้อมที่ทันสมัย เสียงรบกวนจากการทำงานที่ค่อนข้างต่ำช่วยปรับปรุงสภาพแวดล้อมการทำงาน

9) ความยืดหยุ่นสูง: เนื่องจากโครงสร้างที่เรียบง่าย เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวจึงสามารถถอดประกอบและย้ายตำแหน่งได้ค่อนข้างง่าย เพื่อปรับให้เข้ากับการเปลี่ยนแปลงความต้องการของโครงการ





1) การขนถ่ายสินค้า: ในคลังสินค้า ศูนย์โลจิสติกส์ และสถานที่อื่นๆ ใช้ในการบรรทุกและซ้อนสินค้าต่างๆ เพื่อปรับปรุงประสิทธิภาพการหมุนเวียนวัสดุ ในท่าเรือและท่าเทียบเรือตู้คอนเทนเนอร์ สามารถใช้เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวในการขนถ่ายและขนส่งตู้คอนเทนเนอร์

2) การผลิต: ในสายการผลิต สามารถใช้เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวสำหรับการจัดการวัตถุดิบและการประกอบผลิตภัณฑ์สำเร็จรูปเพื่อปรับปรุงประสิทธิภาพการผลิต ในอุตสาหกรรมการผลิตเครื่องจักร ใช้สำหรับการยกและขนย้ายอุปกรณ์หรือส่วนประกอบหนักเพื่ออำนวยความสะดวกในการแปรรูปและประกอบ

3) สถานที่ก่อสร้าง: ในสถานที่ก่อสร้าง เครนคานเดี่ยวสามารถใช้ในการยกและขนส่งวัสดุก่อสร้าง เช่น คอนกรีตและเหล็ก เหมาะสำหรับการใช้งานในพื้นที่สูง โดยให้การสนับสนุนวัสดุที่จำเป็นแก่คนงานก่อสร้าง

5) ทางรถไฟและทางหลวง: ในการบำรุงรักษาและยกเครื่องทางรถไฟและทางหลวง ใช้ในการยกและเคลื่อนย้ายอุปกรณ์หรือวัสดุหนัก ใช้ในการติดตั้งและบำรุงรักษารางรถไฟ รางรถไฟ และสิ่งอำนวยความสะดวกอื่นๆ

6) อุตสาหกรรมโลหะวิทยา: ในอุตสาหกรรมโลหะวิทยา เช่น โรงถลุงเหล็กและการถลุงอะลูมิเนียม เครนโครงสำหรับตั้งสิ่งของแบบคานเดี่ยวใช้สำหรับการจัดการและแปรรูปประจุของเตาเผาและการหล่อ ใช้สำหรับบรรทุกและขนส่งวัตถุดิบและผลิตภัณฑ์สำเร็จรูปเพื่อปรับปรุงประสิทธิภาพการผลิต

7) อุตสาหกรรมการต่อเรือ: ในโรงงานต่อเรือจะใช้สำหรับการยกและประกอบชิ้นส่วนเรือเพื่อปรับปรุงประสิทธิภาพการทำงานและความปลอดภัย สามารถใช้สำหรับการซ่อมและยกเครื่องเรือ และการเคลื่อนย้ายอุปกรณ์และวัสดุหนัก

8) อุตสาหกรรมไฟฟ้า: ในโรงไฟฟ้า สถานีไฟฟ้าย่อย และสิ่งอำนวยความสะดวกอื่น ๆ ใช้สำหรับการติดตั้งและบำรุงรักษาอุปกรณ์ไฟฟ้าหนัก ในการบำรุงรักษาและยกเครื่องสายไฟ จะใช้สำหรับการยกอุปกรณ์และวัสดุที่เกี่ยวข้อง

9) อุตสาหกรรมอื่นๆ: ในโรงงานผลิตเฟอร์นิเจอร์ ใช้สำหรับการจัดการวัตถุดิบและการบรรทุกผลิตภัณฑ์สำเร็จรูป ในอุตสาหกรรมอาหาร เครนขาสูงแบบคานเดี่ยวสามารถใช้ในการจัดการวัตถุดิบและการส่งมอบผลิตภัณฑ์สำเร็จรูปได้

เครนขาสูงแบบคานเดี่ยวเหมาะสำหรับอุตสาหกรรมและสถานการณ์การใช้งานที่หลากหลาย โดยมีความยืดหยุ่นและประสิทธิภาพ ตั้งแต่คลังสินค้าและโลจิสติกส์ไปจนถึงการผลิตทางอุตสาหกรรม ไปจนถึงการก่อสร้างและพลังงาน เครนขาสูงแบบคานเดี่ยวมีบทบาทสำคัญในการช่วยปรับปรุงประสิทธิภาพและความปลอดภัยในการทำงาน





1) ขั้นตอนการออกแบบ: ตามความต้องการของลูกค้าและสภาพแวดล้อมการใช้งาน มีการวิเคราะห์ข้อกำหนดการออกแบบของเครน รวมถึงความสามารถในการยก สภาพแวดล้อมการทำงาน ช่วง และความสูงในการยก วิศวกรออกแบบโครงสร้างของเครนตามความต้องการและกำหนดวัสดุและข้อกำหนดของคานหลัก คานท้าย กลไกการยก และกลไกการทำงาน ออกแบบระบบควบคุมไฟฟ้า รวมถึงการกำหนดค่าอุปกรณ์ไฟฟ้า เช่น โหมดการควบคุม เซ็นเซอร์ ลิมิตสวิตช์ เป็นต้น

2) การจัดหาวัสดุ: เลือกวัสดุที่เหมาะสม เช่น เหล็ก อลูมิเนียมอัลลอยด์ ชิ้นส่วนเครื่องจักรกล ฯลฯ ตามข้อกำหนดการออกแบบ ตรวจสอบซัพพลายเออร์วัสดุเพื่อให้แน่ใจว่าวัสดุที่พวกเขาจัดหามีคุณสมบัติตรงตามมาตรฐานและข้อกำหนดด้านคุณภาพ ซื้อวัสดุที่จำเป็นตามความต้องการและดำเนินการยอมรับ

3) การแปรรูปและการผลิต: ตามแบบการออกแบบ ลำแสงหลักและลำแสงสุดท้ายได้รับการประมวลผลโดยการตัด การเชื่อม และการรักษาพื้นผิว ประมวลผลส่วนประกอบสำคัญ เช่น มอเตอร์ ตัวลด ตะขอ ฯลฯ เพื่อให้แน่ใจว่าประสิทธิภาพตรงตามข้อกำหนดการออกแบบ ทำส่วนประกอบไฟฟ้าตามแบบที่ออกแบบ ได้แก่ แผงควบคุม กล่องรวมสัญญาณ และสายเคเบิล เป็นต้น

4) ขั้นตอนการประกอบ: การประกอบเบื้องต้นของส่วนประกอบที่ผ่านการประมวลผล รวมถึงการรวมกันของลำแสงหลัก คานท้าย กลไกการยก และกลไกการทำงาน ติดตั้งอุปกรณ์ไฟฟ้าและระบบควบคุมให้เข้าที่ เชื่อมต่ออุปกรณ์ไฟฟ้าต่างๆ และตรวจสอบให้แน่ใจว่าวงจรปลอดภัยและเชื่อถือได้ ดำเนินการตรวจสอบเบื้องต้นของเครนที่ประกอบแล้วเพื่อให้แน่ใจว่าส่วนประกอบทั้งหมดได้รับการติดตั้งและเชื่อมต่ออย่างถูกต้อง

5) การแก้จุดบกพร่องและการทดสอบ: ตรวจแก้จุดบกพร่องระบบควบคุมไฟฟ้าเพื่อให้แน่ใจว่าฟังก์ชันทั้งหมดเป็นปกติ เช่น การยก การเคลื่อนย้าย และการจำกัด ดำเนินการทดสอบโหลดเพื่อทดสอบความสามารถในการรับน้ำหนักและประสิทธิภาพการทำงานของเครนเพื่อให้แน่ใจว่าเครนทำงานได้อย่างเสถียรภายใต้โหลดที่กำหนด ตรวจสอบประสิทธิภาพของอุปกรณ์ความปลอดภัยต่างๆ เช่น ระบบป้องกันการโอเวอร์โหลด ลิมิตสวิตช์ และสวิตช์หยุดฉุกเฉิน

6) การยอมรับ: เชิญลูกค้าให้ดำเนินการยอมรับในสถานที่เพื่อยืนยันว่าประสิทธิภาพและความปลอดภัยของเครนตรงตามข้อกำหนดของสัญญา หากพบปัญหา ให้ทำการแก้ไขและปรับเปลี่ยนอย่างทันท่วงทีเพื่อให้แน่ใจว่าอุปกรณ์อยู่ในสภาพที่ดีที่สุด

7) การจัดส่งและการฝึกอบรม: ส่งมอบเครนโครงสำหรับตั้งสิ่งของคานเดี่ยวที่มีคุณสมบัติเหมาะสมให้กับลูกค้า และช่วยเหลือในการติดตั้งและทดสอบการใช้งาน ฝึกอบรมผู้ปฏิบัติงานเพื่อให้แน่ใจว่าพวกเขาคุ้นเคยกับขั้นตอนการทำงานและข้อควรระวังด้านความปลอดภัยของอุปกรณ์

8) บริการหลังการขาย: ให้การรับประกันอุปกรณ์และบริการบำรุงรักษา และดำเนินการตรวจสอบและบำรุงรักษาอุปกรณ์เป็นประจำ รวบรวมความคิดเห็นของลูกค้า แก้ไขปัญหาในการใช้งานอุปกรณ์อย่างทันท่วงที และปรับปรุงคุณภาพผลิตภัณฑ์อย่างต่อเนื่อง

ขั้นตอนการผลิตเครนขาสูงแบบคานเดี่ยวครอบคลุมการเชื่อมโยงหลายรูปแบบตั้งแต่การออกแบบ การจัดหาวัสดุ การแปรรูปและการผลิต ไปจนถึงการประกอบ การทดสอบการใช้งาน และการส่งมอบ ด้วยกระบวนการผลิตที่เข้มงวดและการควบคุมคุณภาพ ทำให้สามารถมั่นใจได้ถึงประสิทธิภาพ ความปลอดภัย และความน่าเชื่อถือของผลิตภัณฑ์ขั้นสุดท้าย
