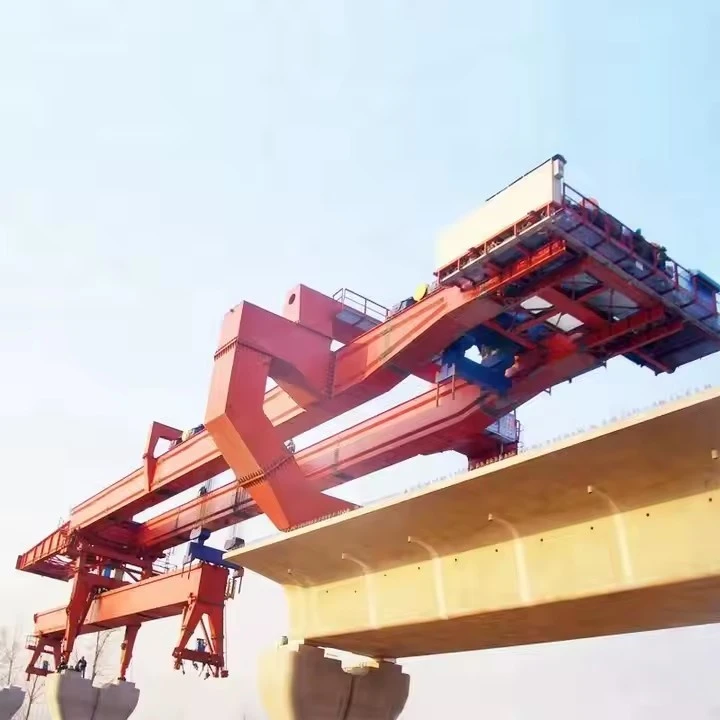

อุปกรณ์ปล่อยสะพาน 160 ตัน

A อุปกรณ์ปล่อยสะพานขนาด 160 ตันเป็นเครื่องจักรสำหรับงานหนัก-ที่ใช้ในการติดตั้งส่วนสะพานหรือคานสำเร็จรูปอย่างมีประสิทธิภาพ







🔩 คุณสมบัติที่สำคัญของอุปกรณ์ปล่อยสะพานขนาด 160 ตัน

ความสามารถในการรับน้ำหนักสูง

ออกแบบมาเพื่อรับมือ160 ตันของน้ำหนักคาน

เหมาะสำหรับสะพานคานสำเร็จรูปและคานกล่อง

การออกแบบแบบแยกส่วนและปรับแต่งได้

โครงสร้างแบบโมดูลาร์เพื่อง่ายต่อการประกอบ ถอดประกอบ และขนส่ง

สามารถปรับแต่งให้แตกต่างกันได้ช่วงสะพานปกติ 20 ม. – 50 ม.

ระบบไฮดรอลิก

พร้อมด้วยแม่แรงและกระบอกสูบไฮดรอลิกสำหรับการยก การดัน และการจัดแนวคาน

ช่วยให้วางตำแหน่งได้อย่างราบรื่นและแม่นยำ

โครงสร้างโครงสำหรับตั้งสิ่งของคานคู่

แข็งแกร่งกล่อง-แบบคานออกแบบให้มีความแข็งแรงและมั่นคงสูง

คานหลักคู่รองรับการเคลื่อนที่ในแนวนอนและแนวตั้งอย่างปลอดภัย

ความสามารถช่วงสะพาน

สามารถยิงลำแสงออกไปได้สะพานหลาย-ช่วง, รวมทั้งรองรับและขยายช่วงต่อเนื่อง.

ระบบควบคุมอัจฉริยะ

PLC-ควบคุมการทำงานพร้อมรีโมทคอนโทรลและตัวเลือกแบบแมนนวล

การตรวจสอบแบบเรียลไทม์-และการเชื่อมต่อด้านความปลอดภัย

มุมการเปิดตัวที่ปรับได้

สามารถดำเนินการได้สะพานโค้ง เบ้ และสะพานลาดด้วยการเคลื่อนไหวเชิงมุมที่ปรับได้

ระบบความปลอดภัย

รวมถึงระบบป้องกันการโอเวอร์โหลด, เบรกฉุกเฉิน, ลิมิตสวิตช์ และล้มเหลว-กลไกที่ปลอดภัย.

ระบบป้องกัน-การชนกันระหว่างส่วนประกอบต่างๆ

ความเร็วการเปิดตัวที่มีประสิทธิภาพ

ปรับให้เหมาะสมเพื่อการปล่อยคานที่รวดเร็วและปลอดภัย ช่วยลดเวลาในการก่อสร้างสะพาน

การปรับตัวของภูมิประเทศ

สามารถดำเนินการได้ภูมิประเทศที่ซับซ้อนรวมทั้งทางหลวง ทางรถไฟ และบริเวณภูเขา

คุณสมบัติการคุ้มครองสิ่งแวดล้อม

เสียงต่ำ-มอเตอร์ประหยัดพลังงาน และกลไกลดฝุ่น-

การปฏิบัติตามและมาตรฐาน

ผลิตตามแบบ.มาตรฐานความปลอดภัยและคุณภาพระดับสากล(เช่น FEM, ISO, CE)





รายการ	ข้อมูลจำเพาะ
พิกัดกำลังยกสูงสุด	160 ตัน
ประเภทคานที่เหมาะสม	คานคอนกรีตสำเร็จรูป (คาน I-, คาน T-, คานกล่อง)
ช่วงคานสูงสุด	สูงถึง 50 เมตร
ช่วงความยาวของคาน	20–50 เมตร
ความกว้างคานสูงสุด	3.0 เมตร
รถเข็นยกสูง	15–20 เมตร
วิธีการเปิดตัว	การเปิดตัวด้านหน้า/ด้านหลังหรือฟีดด้านข้าง
ประเภทรถเข็น	ขับเคลื่อนด้วยกลไกการยกกว้าน
ความเร็วในการเดินทาง (Launcher)	2–5 ม./นาที (ไดรฟ์ความถี่ตัวแปร)
ความเร็วในการเดินทางของรถเข็น	2–10 ม./นาที
ความเร็วในการยก	0.5–1 ม./นาที
เกรดการทำงาน	A5 / A6 (ตามมาตรฐาน FEM/ISO)
โหมดควบคุม	รีโมทคอนโทรล + ห้องโดยสาร (โหมดคู่)
พาวเวอร์ซัพพลาย	380V / 50Hz, 3 เฟส (หรือปรับแต่งเอง)
กำลังทั้งหมด	ประมาณ. 100–160 กิโลวัตต์





A อุปกรณ์ปล่อยสะพานขนาด 250 ตันเป็นเครื่องจักรสำหรับงานหนัก-ที่ใช้ในการติดตั้งส่วนสะพานหรือคานสำเร็จรูปอย่างมีประสิทธิภาพ นี่คือองค์ประกอบที่สำคัญ:

ส่วนประกอบหลัก

คานหลัก: กล่องเชื่อมหรือโครงสร้างโครงถักด้วยเหล็กความแข็งแรงสูง{0}} (Q345B หรือเทียบเท่า)

ขารองรับด้านหน้าและด้านหลัง: ส่วนรองรับแบบยืดไสลด์แบบไฮดรอลิก/แบบกลไก

กลไกการยก: กว้านไฟฟ้าแบบดรัม-คู่พร้อมเชือกลวดเหล็ก

รถเข็น: รถเข็นกว้านแบบเคลื่อนย้ายได้พร้อมการเคลื่อนที่ตามขวางและแนวยาว

กลไกการเดินทาง: โบกี้ล้อมอเตอร์ที่มีล้อยางหรือล้อเหล็ก

ระบบไฮดรอลิก: สำหรับการยก การปรับ และการปักหมุดขา

ระบบไฟฟ้า: ชไนเดอร์/ซีเมนส์ควบคุมส่วนประกอบพร้อมระบบป้องกันการโอเวอร์โหลด



อุปกรณ์ความปลอดภัย

การป้องกันการโอเวอร์โหลด

ระบบหยุดฉุกเฉิน

ลิมิตสวิตช์สำหรับการเดินทางและการยก

ระบบยึดกันลม-

ป้องกันการล้ม-สำหรับคาน

ระบบแจ้งเตือนการเอียงและทางลาด

ไฟเตือน LED และไซเรน



คุณสมบัติเสริม

การควบคุมระยะไกลไร้สาย

ระบบกล้องวงจรปิด

ระบบกำหนดตำแหน่งอัตโนมัติ

เรดาร์ป้องกันการชนหรือเซ็นเซอร์เลเซอร์

ชุดเครื่องกำเนิดไฟฟ้าดีเซลสำหรับใช้งานภาคสนาม









✅ 1. ความสามารถในการยกสูง

ออกแบบมาเพื่อรับมือมากถึง 160 ตันเหมาะสำหรับการยกคอนกรีตสำเร็จรูปหนักหรือคานเหล็กใช้ในการก่อสร้างสะพานทางหลวงและทางรถไฟ

---

✅ 2. ความสามารถช่วงยาว

สามารถสร้างได้สะพานช่วงใหญ่-ได้อย่างมีประสิทธิภาพ ปรับตัวเข้ากับความยาวหลายช่วงเช่นคาน 30 ม. 40 ม. 50 ม. และ 60 ม.

เหมาะสำหรับอาคารที่ซับซ้อนหลาย-ช่วงหรือสะพานคานต่อเนื่อง.

---

✅ 3. ระบบไฮดรอลิกและเครื่องกลขั้นสูง

พร้อมด้วยระบบการเดิน การยก และการทรงตัว-แบบไฮดรอลิกเพื่อความแม่นยำและปลอดภัยสูง

การทำงานที่ราบรื่นระหว่างการยกลำแสง การเคลื่อนที่ตามขวาง และการปล่อยแนวยาว

---

✅ 4. การปรับตัวที่แข็งแกร่ง

เหมาะสำหรับทั้งโครงการทางหลวงและรถไฟความเร็วสูง-.

ทำงานในการวางแนวสะพานตรง โค้ง หรือลาดเอียง.

ปรับตัวเข้ากับสภาพไซต์ต่างๆรวมถึงพื้นที่ภูเขาหรือเมือง

---

✅ 5. ประสิทธิภาพการก่อสร้างสูง

สามารถติดตั้งได้1-2 คานต่อวันขึ้นอยู่กับสภาพของไซต์และประเภทของคาน

ลดระยะเวลาของโครงการเมื่อเทียบกับวิธีเครนแบบเดิม

---

✅ 6. คุณลักษณะด้านความปลอดภัย

แบบบูรณาการลิมิตสวิตช์, การป้องกันการโอเวอร์โหลด, เซ็นเซอร์เอียง, และระบบหยุดฉุกเฉิน.

ช่วยให้มั่นใจความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์ในสภาพแวดล้อมการทำงานที่ซับซ้อน

---

✅ 7. การออกแบบแบบแยกส่วนเพื่อการประกอบและการขนส่งที่ง่ายดาย

โครงสร้างแบบโมดูลาร์ช่วยให้รวดเร็วใน-การประกอบ/การแยกชิ้นส่วนที่ไซต์งาน.

สามารถขนส่งส่วนประกอบผ่านรถบรรทุกหรือตู้คอนเทนเนอร์มาตรฐานได้

---

✅ 8. การควบคุมระยะไกลและระบบอัตโนมัติ

ไม่จำเป็นระบบควบคุมระยะไกลไร้สายช่วยให้การดำเนินงานปลอดภัยและมีประสิทธิภาพมากขึ้น

บางรุ่นนำเสนอกึ่ง-อัตโนมัติหรืออัตโนมัติเต็มรูปแบบสำหรับงานที่ต้องทำซ้ำๆ

---

✅ 9. การปรับตัวด้านสิ่งแวดล้อม

ออกแบบมาเพื่อใช้งานภายใต้สภาพอากาศที่หลากหลายรวมถึงฝน หิมะ และลมแรง (ด้วยพิกัดความต้านทานลม)

โครงสร้างเหล็กเป็นทนต่อการกัดกร่อน-และทนต่อการสึกหรอ-เพื่อการใช้งานกลางแจ้ง-ในระยะยาว

---

✅ 10. การลงทุนระยะยาว-อย่างมีประสิทธิภาพ-

มูลค่าการใช้ซ้ำสูงในโครงการสะพานหลายแห่ง.

ลดความจำเป็นในการเช่าหรือเคลื่อนย้ายเครนเคลื่อนที่ขนาดใหญ่





แอปพลิเคชั่นอุปกรณ์ปล่อยสะพาน 160 ตัน

เครื่องยิงสะพานขนาด 160 ตันเป็นอุปกรณ์สำหรับงานหนักโดยเฉพาะ-ที่ออกแบบมาเพื่อการก่อสร้างสะพานขนาดใหญ่- เหมาะอย่างยิ่งสำหรับโครงการสะพานแบบเซ็กเมนต์สำเร็จรูปและแบบคาน มันถูกใช้กันอย่างแพร่หลายในการใช้งานต่อไปนี้:

การก่อสร้างสะพานทางหลวงและทางรถไฟ
เหมาะสำหรับการสร้างคานคอนกรีตสำเร็จรูปข้ามท่าเรือยกระดับในโครงการทางหลวงและโครงการโครงสร้างพื้นฐานรถไฟความเร็วสูง-

โครงการถนนยกระดับในเมือง
เหมาะสำหรับสร้างสะพานลอยและสะพานลอยในเขตเมืองใหญ่ ทำให้มั่นใจได้ถึงประสิทธิภาพสูงในสภาพแวดล้อมในเมืองที่มีความหนาแน่นสูง

โครงการสะพานช่วงยาว-
สามารถจัดการส่วนของสะพานที่หนักและยาวได้ ทำให้เหมาะสำหรับการก่อสร้างสะพานที่มีช่วงยาวและซับซ้อน

โครงการข้ามภูเขาและแม่น้ำ-
ติดตั้งมาให้ใช้งานในภูมิประเทศที่ท้าทาย รวมถึงพื้นที่ภูเขาและทางข้ามแม่น้ำ ซึ่งเครนทั่วไปใช้งานยาก

การก่อสร้างสะพานแบบแยกส่วน
รองรับการติดตั้งคานส่วน-โดย-ส่วน โดยเฉพาะอย่างยิ่งสำหรับคานกล่องสำเร็จรูปและคาน T-

ด้วยความสามารถในการรับน้ำหนักที่แข็งแกร่ง ความแม่นยำสูง และความสามารถในการปรับตัว เครื่องยิงสะพานขนาด 160 ตันมีบทบาทสำคัญในวิศวกรรมสะพานสมัยใหม่ การปรับปรุงความเร็วการก่อสร้าง ความปลอดภัย และประสิทธิภาพโดยรวม





การผลิตกอุปกรณ์ปล่อยสะพาน 250 ตัน (BLE)เกี่ยวข้องกับกระบวนการที่ซับซ้อนหลายขั้นตอน-ที่ผสมผสานวิศวกรรมโครงสร้าง ระบบเครื่องกล ระบบชลศาสตร์ และระบบอัตโนมัติ ด้านล่างนี้เป็นรายละเอียดขั้นตอนการผลิตทีละขั้นตอน-:

---

1. ขั้นตอนการออกแบบและวิศวกรรม

การวิเคราะห์ความต้องการ: กำหนดความสามารถในการรับน้ำหนัก (250 ตัน) ความยาวช่วง การปรับตัวของภูมิประเทศ และความคล่องตัว

การสร้างแบบจำลอง CAD: ใช้ซอฟต์แวร์เช่น AutoCAD, SolidWorks หรือ CATIA สำหรับการออกแบบ 3D

การวิเคราะห์ FEA: ดำเนินการวิเคราะห์องค์ประกอบจำกัด (ANSYS, ABAQUS) เพื่อตรวจสอบความสมบูรณ์ของโครงสร้าง

การออกแบบระบบไฮดรอลิกและไฟฟ้า: วางแผนกระบอกไฮดรอลิก ปั๊ม และระบบควบคุม

---

2. การจัดซื้อวัสดุ

เหล็กโครงสร้าง: เหล็กเกรดสูง- (ASTM A572/A514) สำหรับคาน คาน และโครงถัก

ส่วนประกอบไฮดรอลิก: ปั๊ม, กระบอกสูบ, วาล์ว (Bosch Rexroth, Parker)

ระบบไฟฟ้าและระบบควบคุม: PLC เซ็นเซอร์ และโมดูลควบคุมระยะไกล-

กลไกการติดตาม/การเปิดตัว: ลูกกลิ้งหรือแบริ่งเลื่อนสำหรับงานหนัก-

---

3. กระบวนการผลิต

ก. การผลิตคานหลัก

การตัดและการขึ้นรูป: พลาสม่า/ออกซี-การตัดเชื้อเพลิงของแผ่นเหล็ก

การเชื่อม: การเชื่อมอาร์คแบบจุ่ม (SAW) สำหรับตะเข็บตามยาว การเชื่อมด้วยหุ่นยนต์เพื่อความแม่นยำ

การประกอบ: สลักเกลียวและเชื่อมส่วนต่างๆ เข้ากับคานกล่องหรือส่วนโครงถัก

B. โครงสร้างรองรับ (A-โครง/ทาวเวอร์)

สร้างส่วนรองรับแนวตั้งโดยใช้เหล็กเสริม

ประกอบกลไกการยกแบบไฮดรอลิก

C. การเปิดตัวอุปกรณ์พยุงจมูกและด้านหลัง

สร้างจมูกปล่อย (ขยายชั่วคราวเพื่อวางสะพาน)

ติดตั้งขารองรับด้านหลัง/เหล็กกันโคลง

---

4. บูรณาการระบบไฮดรอลิกและไฟฟ้า

ระบบไฮดรอลิก:

ติดตั้งกระบอกไฮดรอลิกสำหรับยกและปล่อย

เชื่อมต่อปั๊ม ท่อ และวาล์วควบคุม

ระบบไฟฟ้า:

สาย PLC เซ็นเซอร์ และแผงควบคุม

ทดสอบการซิงโครไนซ์ระหว่างระบบไฮดรอลิกและระบบการเคลื่อนที่

---

5. การควบคุมและการทดสอบคุณภาพ

การทดสอบ NDT: การตรวจสอบการเชื่อมด้วยอัลตราโซนิก/เอ็กซ์{0}}

การทดสอบโหลด: ใช้น้ำหนักการออกแบบ 125% (312.5 ตัน) เพื่อตรวจสอบความปลอดภัย

การทดสอบการทำงาน: จำลองการปล่อยสะพานภายใต้สภาวะควบคุม

---

6. การประกอบและการตรวจสอบก่อนส่งมอบ-

ประกอบโมดูลทั้งหมด (คาน ส่วนรองรับ ระบบไฮดรอลิก)

ดำเนินการทดสอบการปฏิบัติงานขั้นสุดท้าย (การยืด/การถอยกลับ ความเสถียร)

---

7. การขนส่งและการว่าจ้างไซต์

แยกชิ้นส่วนเป็นโมดูลที่สามารถเคลื่อนย้ายได้ (หากจำเป็น)

ใน-การประกอบซ้ำและทดสอบการใช้งานที่ไซต์งาน

การฝึกอบรมผู้ปฏิบัติงาน





บริษัทได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด (ชุด) หลังจากเสร็จสิ้นแผน จะมีมากกว่า 500 ชุด (ชุด) และอัตราการเชื่อมต่อเครือข่ายอุปกรณ์จะถึง 95%. 32 เส้นเชื่อมถูกใช้งาน มีการวางแผน 50 ชุดที่จะติดตั้ง และอัตราอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึง 85%
