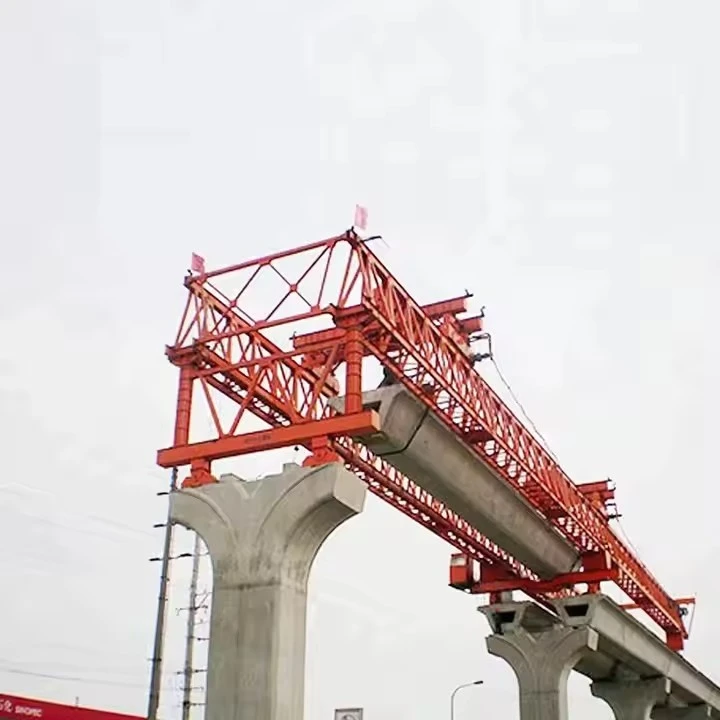

อุปกรณ์ปล่อยสะพาน 250Ton

A อุปกรณ์ปล่อยสะพานขนาด 250 ตันเป็นเครื่องจักรสำหรับงานหนัก-ที่ใช้ในการติดตั้งส่วนสะพานหรือคานสำเร็จรูปอย่างมีประสิทธิภาพ







คุณสมบัติหลักของเครื่องยิงสะพานขนาด 250 ตัน:

ความสามารถในการรับน้ำหนักสูง– สามารถยกและวางตำแหน่งส่วนของสะพานที่มีน้ำหนักได้ถึง 250 ตัน

ปรับช่วงและการเข้าถึงได้– ปรับแต่งได้ตามความกว้างและความสูงของสะพานที่แตกต่างกัน

การออกแบบขับเคลื่อนด้วยตนเองหรือแบบแยกส่วน– บางรุ่นมีระบบขับเคลื่อนในตัว-บนรางหรือล้อ ในขณะที่รุ่นอื่นๆ เป็นแบบโมดูลาร์และต้องมีการประกอบที่-ไซต์งาน

ตำแหน่งที่แม่นยำ– ติดตั้งระบบควบคุมไฮดรอลิกหรืออิเล็กทรอนิกส์เพื่อการจัดตำแหน่งส่วนของสะพานอย่างแม่นยำ

ระบบความปลอดภัย– มีการป้องกันโอเวอร์โหลด กลไกป้องกันการแกว่ง- และการเบรกฉุกเฉิน

ความสามารถในการปรับตัว– ใช้ได้กับสะพานหลายประเภท (คาน, คานกล่อง, ปล้อง ฯลฯ )

การทำงานของรีโมทคอนโทรล– บางรุ่นอนุญาตให้ควบคุมระยะไกล-ได้เพื่อเพิ่มความปลอดภัยและประสิทธิภาพ





1. ข้อมูลจำเพาะทั่วไป

รุ่น/ประเภท:เครื่องยิงสะพานขนาด 250 ตัน

แอปพลิเคชัน:การก่อสร้างสะพานแบบแยกส่วนสำเร็จรูป การปล่อยคาน การก่อสร้างช่วง-ต่อ-

ความสามารถในการเปิดตัวสูงสุด:250 เมตริกตัน

วิธีการเปิดตัว:การเปิดตัวด้วยตนเอง แบบโมดูลาร์ หรือโครงสำหรับตั้งสิ่งของ-

ระบบควบคุม:อัตโนมัติ/PLC-ควบคุมด้วยการแทนที่ด้วยตนเอง

---

2. ข้อกำหนดทางโครงสร้าง

คานหลัก/โครง:เหล็กความแข็งแรงสูง- (เกรด S355/S460)

ความยาวช่วง:ปรับได้ (เช่น โดยทั่วไป 30 ม.–60 ม.)

ความกว้าง:ปรับได้เพื่อให้เหมาะกับความกว้างของสะพาน (เช่น 10 ม.–20 ม.)

ความสูง:ปรับได้ (เช่น 6 ม.–12 ม.)

ระบบสนับสนุน:แม่แรงไฮดรอลิก เสาชั่วคราว หรือแบริ่งเลื่อน





A อุปกรณ์ปล่อยสะพานขนาด 250 ตันเป็นเครื่องจักรสำหรับงานหนัก-ที่ใช้ในการติดตั้งส่วนสะพานหรือคานสำเร็จรูปอย่างมีประสิทธิภาพ นี่คือองค์ประกอบที่สำคัญ:

1. ส่วนประกอบโครงสร้างหลัก

เปิดตัวจมูก (บูมหน้า)– ขยายไปข้างหน้าเพื่อนำทางส่วนของสะพานระหว่างการวางตำแหน่ง

คานหลัก/คาน– โครงสร้างรับน้ำหนักหลัก-ซึ่งรองรับส่วนของสะพานในระหว่างการปล่อยตัว

รองรับหอคอย/ท่าเรือ– การสนับสนุนชั่วคราวหรือถาวรเพื่อรักษาเสถียรภาพของตัวเรียกใช้งานระหว่างการใช้งาน

โครงรองรับด้านหลัง– ยึดเครื่องยิงไว้ที่ส่วนที่เสร็จสมบูรณ์ของสะพาน

2. ระบบไฮดรอลิกและเครื่องกล

แม่แรงไฮดรอลิก– ให้แรงยกและแรงผลักเพื่อเคลื่อนย้ายส่วนของสะพาน

กลไกการผลัก/ดึง– เลื่อนตัวเรียกใช้งานไปข้างหน้าหรือข้างหลังตามแนวการวางแนวสะพาน

กว้านและสายเคเบิล– ช่วยในการวางตำแหน่งและรักษาเสถียรภาพส่วนต่างๆ

3. ระบบการเคลื่อนที่และตำแหน่ง

ล้อ/รางเดินทาง– อนุญาตให้ตัวเรียกใช้งานเคลื่อนที่ไปตามดาดฟ้าสะพานหรือพื้นดิน

รองรับแบบปรับได้– เปิดใช้งานการแก้ไขความสูงและการจัดตำแหน่งเพื่อตำแหน่งที่แม่นยำ

แบริ่งแกว่ง– อนุญาตให้หมุนเพื่อจัดตำแหน่งสะพานโค้ง (ถ้ามี)

4. ระบบควบคุมและความปลอดภัย

ระบบควบคุม PLC– การควบคุมอัตโนมัติสำหรับการดำเนินการแบบซิงโครไนซ์

เซ็นเซอร์ตรวจสอบโหลด– ตรวจสอบให้แน่ใจว่าการกระจายน้ำหนักยังคงอยู่ในขีดจำกัดที่ปลอดภัย

เบรกฉุกเฉินและล็อค– ป้องกันการเคลื่อนไหวโดยไม่ได้ตั้งใจระหว่างการทำงาน

5. ส่วนประกอบเสริม

แพลตฟอร์มการทำงานและบันไดเข้าถึง– ให้การเข้าถึงที่ปลอดภัยแก่ผู้ปฏิบัติงาน

ถ่วง– ปรับสมดุลตัวเรียกใช้งานระหว่างการยกของหนัก

ชุดจ่ายไฟ (ไฮดรอลิกและไฟฟ้า)– จ่ายพลังงานให้กับระบบไฮดรอลิกและไฟฟ้า

6. คุณสมบัติเสริม

โมดูลขับเคลื่อนด้วยตนเอง (SPM)– สำหรับการเคลื่อนย้ายอย่างอิสระโดยไม่ต้องใช้เครนภายนอก

ระบบบังคับเลี้ยวแบบปรับได้– สำหรับรูปทรงสะพานที่ซับซ้อน

การทำงานของรีโมทคอนโทรล– ช่วยเพิ่มความปลอดภัยในสภาวะอันตราย

อุปกรณ์นี้มีความสำคัญอย่างยิ่งในการเปิดตัว-สะพานขนาดใหญ่ สะพานลอย และการก่อสร้างแบบแบ่งส่วนสำเร็จรูปอย่างมีประสิทธิภาพ









ที่อุปกรณ์ปล่อยสะพานขนาด 250 ตันเป็นเครื่องจักรสำหรับงานหนัก-ที่ออกแบบมาเพื่อให้ใช้งานสะพานขนาดใหญ่ได้อย่างรวดเร็วและมีประสิทธิภาพ ซึ่งโดยทั่วไปจะใช้ในโครงการทางทหาร เหตุฉุกเฉิน และโครงสร้างพื้นฐาน นี่คือข้อได้เปรียบที่สำคัญ:

1. การปรับใช้อย่างรวดเร็ว

สามารถติดตั้งสะพานได้อย่างรวดเร็วภายในไม่กี่นาที ลดการหยุดทำงานในสถานการณ์วิกฤติ (เช่น การปฏิบัติการทางทหารหรือการบรรเทาภัยพิบัติ)

ระบบยิงอัตโนมัติหรือกึ่งอัตโนมัติ-ช่วยลดการใช้แรงงานคน

2. ความสามารถในการรับน้ำหนักสูง

รองรับ250 ตันอนุญาตให้มียานพาหนะทางทหารหนัก (รถถัง รถบรรทุก) หรือการขนส่งพลเรือนผ่านได้

มั่นใจในเสถียรภาพและปลอดภัยสำหรับการจราจรหนาแน่นอย่างต่อเนื่อง

3. ความคล่องตัวและความอเนกประสงค์

ติดตั้งบนผู้ให้บริการมือถือ (แบบมีล้อหรือแบบมีราง) ช่วยให้สามารถขนส่งไปยังสถานที่ห่างไกลหรือขรุขระได้

ใช้ได้กับสะพานประเภทต่างๆ (สะพาน Bailey สะพานโมดูลาร์ ฯลฯ)

4. ลดการใช้แรงงานคน

ระบบไฮดรอลิกหรือเครื่องกลจัดการกับชิ้นส่วนที่มีน้ำหนักมาก ช่วยลดความจำเป็นในการใช้ทีมงานขนาดใหญ่

ลดความเสี่ยงที่เกี่ยวข้องกับการก่อสร้างสะพานด้วยตนเอง

5. ความปลอดภัยขั้นสูง

การใช้งานที่มีการควบคุมอย่างแม่นยำ-ช่วยลดอุบัติเหตุระหว่างการติดตั้ง

ระบบป้องกันภาพสั่นไหวในตัว-ช่วยให้วางตำแหน่งบริดจ์ได้อย่างปลอดภัย

6. การสมัครทางการทหารและพลเรือน

ทหาร:การวางสะพานอย่างรวดเร็วสำหรับการเคลื่อนกำลังทหารและยานพาหนะในเขตสู้รบ

พลเรือน:การซ่อมแซมสะพานฉุกเฉินหลังเกิดภัยพิบัติทางธรรมชาติ (น้ำท่วม แผ่นดินไหว) หรือโครงการโครงสร้างพื้นฐาน

7. ต้นทุน-อย่างมีประสิทธิภาพ

ลดต้นทุนระยะยาว-ด้วยการเร่งการก่อสร้างและลดแรงงาน

อุปกรณ์ที่ใช้ซ้ำได้สำหรับการใช้งานหลายครั้ง

8. ความทนทานและความน่าเชื่อถือ

สร้างขึ้นเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง (สภาพอากาศที่รุนแรง ภูมิประเทศที่ขรุขระ)

การออกแบบที่ต้องบำรุงรักษาต่ำ-เพื่อการใช้งานภาคสนามที่ยาวนาน

บทสรุป

ที่เครื่องยิงสะพานขนาด 250 ตันเป็นทรัพย์สินที่สำคัญสำหรับทั้งวิศวกรรมการทหารและพลเรือนความเร็ว ความแข็งแกร่ง และประสิทธิภาพในการดำเนินการปรับใช้สะพาน ความสามารถในการรับมือกับภาระหนักมากในขณะเดียวกันก็รับประกันการติดตั้งที่รวดเร็วทำให้เป็นสิ่งที่ขาดไม่ได้ในสถานการณ์วิกฤติ





A เครื่องยิงสะพานขนาด 250 ตันเป็นอุปกรณ์สำหรับงานหนัก-ที่ใช้ในการก่อสร้างสะพาน โดยเฉพาะอย่างยิ่งสำหรับการปล่อยส่วนคอนกรีตสำเร็จรูป คาน หรือช่วงสะพานทั้งหมดเข้าที่ ด้านล่างนี้คือแอปพลิเคชัน คุณสมบัติ และข้อควรพิจารณาที่สำคัญ:

การใช้งาน:

เปิดตัวคานสำเร็จรูป– ใช้ในการยกและวางคานคอนกรีตสำเร็จรูปขนาดใหญ่หรือคานเหล็ก (มากถึง 250 ตัน) ลงบนเสาหรือหลักยึด

การก่อสร้างสะพานแบบแยกส่วน– ปรับใช้ส่วนสำเร็จรูปด้วยวิธีคานยื่นหรือช่วง-ต่อ{1}}ช่วงที่สมดุล

เปิดตัวโครงถักและส่วนโค้ง– ช่วยในการวางโครงเหล็กหรือส่วนโค้งขนาดใหญ่สำหรับสะพานช่วงยาว-

สะพานรถไฟและทางหลวง– นิยมใช้ทั้งในโครงการสะพานรถไฟและทางหลวงที่ต้องยกของหนัก

การเปิดตัวเหนือศีรษะและส่วนล่าง– สามารถกำหนดค่าสำหรับการปล่อยคานจากด้านบน (โครงสำหรับตั้งสิ่งของเหนือศีรษะ) หรือด้านล่าง (การปล่อยจมูก)





การผลิตกอุปกรณ์ปล่อยสะพาน 250 ตัน (BLE)เกี่ยวข้องกับกระบวนการที่ซับซ้อนหลายขั้นตอน-ที่ผสมผสานวิศวกรรมโครงสร้าง ระบบเครื่องกล ระบบชลศาสตร์ และระบบอัตโนมัติ ด้านล่างนี้เป็นรายละเอียดขั้นตอนการผลิตทีละขั้นตอน-:

---

1. ขั้นตอนการออกแบบและวิศวกรรม

การวิเคราะห์ความต้องการ: กำหนดความสามารถในการรับน้ำหนัก (250 ตัน) ความยาวช่วง การปรับตัวของภูมิประเทศ และความคล่องตัว

การสร้างแบบจำลอง CAD: ใช้ซอฟต์แวร์เช่น AutoCAD, SolidWorks หรือ CATIA สำหรับการออกแบบ 3D

การวิเคราะห์ FEA: ดำเนินการวิเคราะห์องค์ประกอบจำกัด (ANSYS, ABAQUS) เพื่อตรวจสอบความสมบูรณ์ของโครงสร้าง

การออกแบบระบบไฮดรอลิกและไฟฟ้า: วางแผนกระบอกไฮดรอลิก ปั๊ม และระบบควบคุม

---

2. การจัดซื้อวัสดุ

เหล็กโครงสร้าง: เหล็กเกรดสูง- (ASTM A572/A514) สำหรับคาน คาน และโครงถัก

ส่วนประกอบไฮดรอลิก: ปั๊ม, กระบอกสูบ, วาล์ว (Bosch Rexroth, Parker)

ระบบไฟฟ้าและระบบควบคุม: PLC เซ็นเซอร์ และโมดูลควบคุมระยะไกล-

กลไกการติดตาม/การเปิดตัว: ลูกกลิ้งหรือแบริ่งเลื่อนสำหรับงานหนัก-

---

3. กระบวนการผลิต

ก. การผลิตคานหลัก

การตัดและการขึ้นรูป: พลาสม่า/ออกซี-การตัดเชื้อเพลิงของแผ่นเหล็ก

การเชื่อม: การเชื่อมอาร์คแบบจุ่ม (SAW) สำหรับตะเข็บตามยาว การเชื่อมด้วยหุ่นยนต์เพื่อความแม่นยำ

การประกอบ: สลักเกลียวและเชื่อมส่วนต่างๆ เข้ากับคานกล่องหรือส่วนโครงถัก

B. โครงสร้างรองรับ (A-โครง/ทาวเวอร์)

สร้างส่วนรองรับแนวตั้งโดยใช้เหล็กเสริม

ประกอบกลไกการยกแบบไฮดรอลิก

C. การเปิดตัวอุปกรณ์พยุงจมูกและด้านหลัง

สร้างจมูกปล่อย (ขยายชั่วคราวเพื่อวางสะพาน)

ติดตั้งขารองรับด้านหลัง/เหล็กกันโคลง

---

4. บูรณาการระบบไฮดรอลิกและไฟฟ้า

ระบบไฮดรอลิก:

ติดตั้งกระบอกไฮดรอลิกสำหรับยกและปล่อย

เชื่อมต่อปั๊ม ท่อ และวาล์วควบคุม

ระบบไฟฟ้า:

สาย PLC เซ็นเซอร์ และแผงควบคุม

ทดสอบการซิงโครไนซ์ระหว่างระบบไฮดรอลิกและระบบการเคลื่อนที่

---

5. การควบคุมและการทดสอบคุณภาพ

การทดสอบ NDT: การตรวจสอบการเชื่อมด้วยอัลตราโซนิก/เอ็กซ์{0}}

การทดสอบโหลด: ใช้น้ำหนักการออกแบบ 125% (312.5 ตัน) เพื่อตรวจสอบความปลอดภัย

การทดสอบการทำงาน: จำลองการปล่อยสะพานภายใต้สภาวะควบคุม

---

6. การประกอบและการตรวจสอบก่อนส่งมอบ-

ประกอบโมดูลทั้งหมด (คาน ส่วนรองรับ ระบบไฮดรอลิก)

ดำเนินการทดสอบการปฏิบัติงานขั้นสุดท้าย (การยืด/การถอยกลับ ความเสถียร)

---

7. การขนส่งและการว่าจ้างไซต์

แยกชิ้นส่วนเป็นโมดูลที่สามารถเคลื่อนย้ายได้ (หากจำเป็น)

ใน-การประกอบซ้ำและทดสอบการใช้งานที่ไซต์งาน

การฝึกอบรมผู้ปฏิบัติงาน





บริษัทได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะ และติดตั้งหุ่นยนต์ขนย้ายและเชื่อมจำนวน 310 ชุด (ชุด) หลังจากเสร็จสิ้นแผน จะมีมากกว่า 500 ชุด (ชุด) และอัตราการเชื่อมต่อเครือข่ายอุปกรณ์จะถึง 95%. 32 เส้นเชื่อมถูกใช้งาน มีการวางแผน 50 ชุดที่จะติดตั้ง และอัตราอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึง 85%
