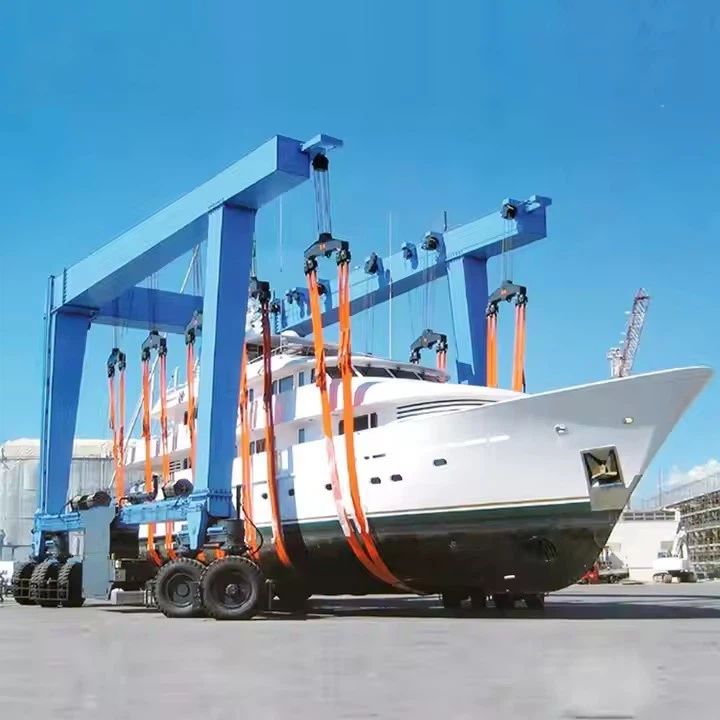

เรือเล็ก ๆ

รถเครนตั้งถิ่นฐานของเรือขนาดเล็กเหมาะสำหรับท่าจอดเรือร้านซ่อมและเจ้าของเรือที่ต้องการโซลูชันการยกที่ยืดหยุ่นราคาไม่แพงและปลอดภัย ความสามารถในการปรับความสามารถในการพกพาและความสะดวกในการใช้งานทำให้พวกเขาเป็นตัวเลือกที่ต้องการมากกว่าทางเลือกที่มีราคาแพงกว่าเช่นลิฟท์การเดินทาง



คุณสมบัติที่สำคัญของรถเครนตั้งถิ่นฐานเรือขนาดเล็ก

การออกแบบขนาดกะทัดรัดและพกพา

ซึ่งแตกต่างจากรถเครนสำหรับตั้งสิ่งของขนาดใหญ่อุตสาหกรรมเรือขนาดเล็กมักจะมีน้ำหนักเบาและอาจติดตั้งล้อเพื่อการย้ายที่ง่าย

บางรุ่นสามารถพับเก็บได้หรือโมดูลาร์สำหรับการจัดเก็บและการขนส่ง

ช่วงและความสูงที่ปรับได้

ออกแบบมาเพื่อรองรับขนาดเรือที่แตกต่างกันด้วยความกว้างของลำแสงที่ปรับได้และความสูงของการยก

บางรุ่นมีการขยายตัวของกล้องโทรทรรศน์หรือขยายได้เพื่อความยืดหยุ่น

การดำเนินการด้วยตนเองหรือขับเคลื่อน

รุ่นที่เล็กกว่าอาจใช้เครื่องกว้านหรือรอกไฟฟ้า (โดยทั่วไปคือ 1-10- ความจุตัน)

รุ่นที่มีขนาดใหญ่กว่าอาจรวมรถเข็นเครื่องยนต์เพื่อการทำงานที่ราบรื่นขึ้น

การก่อสร้างที่แข็งแรง

ทำจากเหล็กหรืออลูมิเนียมที่มีความแข็งแรงสูงสำหรับความต้านทานการกัดกร่อนในสภาพแวดล้อมทางทะเล

ขาเสริมและการป้องกันเสถียรภาพป้องกันการให้ทิประหว่างลิฟท์

คุณสมบัติด้านความปลอดภัย

ตัว จำกัด การโหลดระบบต่อต้านทางเดินและกลไกการล็อคช่วยให้มั่นใจได้ถึงความเสถียร

บางรุ่นรวมถึงแถบกระจายเพื่อกระจายน้ำหนักอย่างสม่ำเสมอเมื่อยกฮัลล์



เปรียบเทียบกับโซลูชันการยกทะเลอื่น ๆ

คุณสมบัติ	โครงสำหรับตั้งสิ่งของเรือขนาดเล็ก	ลิฟท์เดินทาง	รถยก (เรือ)
การเคลื่อนไหว	พกพาได้บางล้อ	คงที่หรือติดตั้งรถไฟ	มือถือสูง
ความจุ	1–20 ตัน	10 - 100+ ตัน	2–10 ตัน
ดีที่สุดสำหรับ	เรือขนาดเล็กหลา DIY	ท่าจอดเรือขนาดใหญ่	เรือที่มีน้ำหนักเบา
ค่าใช้จ่าย	ต่ำกว่า	สูงกว่า	ปานกลาง



ความสามารถในการยก 1 - 20 ตัน
ช่วง (ความกว้าง) 3 - 12 เมตร (ปรับได้)
การยกความสูง 3 - 10 เมตร
คลาสทำงาน A 3- A5 (แสงถึงปานกลาง)
ความเร็ว Hoisting 0. 5 - 8 m/นาที (ตัวแปร)
คานหลักประเภทคานเดี่ยว/คู่ (ประเภทกล่อง)
แหล่งจ่ายไฟ 220V/380V 3- เฟสหรือคู่มือ
โหมดควบคุมจี้ควบคุม/รีโมทไร้สาย
Hoist ประเภทห่วงโซ่ไฟฟ้ารอก/เชือกลวด
คู่มือการเดินทางด้วยคู่มือการขับขี่หรือเครื่องยนต์
การป้องกันการกัดกร่อนสีชุบสังกะสีหรือสีเกรดทางทะเล
ความต้านทานลมสูงถึง BEAUFORT SCALE 6 (สำหรับการใช้งานกลางแจ้ง)
การทำงานอุณหภูมิ -20 ระดับถึง +50 องศา







รถเครนขนาดเล็กยกของโครงร่างประกอบด้วยส่วนประกอบสำคัญหลายอย่างที่ทำงานร่วมกันเพื่อยกและเคลื่อนย้ายเรือได้อย่างปลอดภัย ด้านล่างนี้เป็นรายละเอียดรายละเอียดของแต่ละส่วน:

1. ส่วนประกอบโครงสร้าง
A. คานหลัก (คานสะพาน)
ฟังก์ชั่น: ลำแสงแนวนอนที่ครอบคลุมความกว้างของเรือรองรับกลไกการยก

วัสดุ: โดยทั่วไปทำจากเหล็กหรืออลูมิเนียมที่มีความแข็งแรงสูง (สำหรับการพกพาน้ำหนักเบา)

ประเภท:

ลำแสงยาวคงที่ (สำหรับขนาดเรือที่สอดคล้องกัน)

ลำแสงปรับ/telescopic (สำหรับความกว้างของเรือที่แตกต่างกัน)



B. รองรับขา (รถม้าสุดท้าย)
ฟังก์ชั่น: การรองรับแนวตั้งที่ถือลำแสงหลักและให้ความมั่นคง

คุณสมบัติการออกแบบ:

ขาคงที่ (สำหรับการติดตั้งถาวร)

ขาที่ปรับได้สูง (สำหรับข้อกำหนดการยกที่แตกต่างกัน)

ขาที่ติดตั้งล้อ (เพื่อการเคลื่อนไหวมักจะมีล้อล็อค)





C. เฟรมฐาน (ระบบรันเวย์)
ฟังก์ชั่น: ให้รากฐานที่มั่นคงสำหรับเครน

ตัวเลือก:

รางคงที่ (สำหรับการติดตั้งถาวร)

ฐานล้อ (สำหรับ Gantries แบบพกพา)

Outriggers (เพื่อความมั่นคงเพิ่มเติมบนพื้นดินที่ไม่สม่ำเสมอ)





2. กลไกการยกและยก
หน่วยยก A.
ฟังก์ชั่น: อุปกรณ์ที่ใช้เครื่องยนต์หรือแบบแมนนวลที่ยกเรือ

ประเภท:

รอกโซ่ไฟฟ้า (ทั่วไปสำหรับความจุ 1–10 ตัน)

เชือกลวด (สำหรับลิฟท์ที่หนักกว่า)

เครื่องกว้านมือด้วยตนเอง (สำหรับเรือที่มีน้ำหนักเบา)



B. ระบบรถเข็น
ฟังก์ชั่น: เลื่อนรอกไปตามลำแสงหลักสำหรับการวางตำแหน่งที่แม่นยำ

ประเภท:

รถเข็นแบบพุชด้วยตนเอง (เป็นมิตรกับงบประมาณ)

รถเข็นเครื่องยนต์ (สำหรับการทำงานที่ราบรื่นขึ้น)

C. การยกสายรัด/สเปรดบาร์
ฟังก์ชั่น: กระจายน้ำหนักอย่างสม่ำเสมอเพื่อป้องกันความเสียหายของฮัลล์

วัสดุ:

ไนลอนสลิง (สำหรับเรือที่มีน้ำหนักเบา)

แถบสเปรดสตีล (สำหรับเรือที่หนักกว่า)



3. ระบบควบคุมและความปลอดภัย
A. แผงควบคุม (สำหรับรุ่นไฟฟ้า)
คุณสมบัติ:

การควบคุมจี้ (รีโมทต่อสาย)

รีโมทไร้สาย (สำหรับการเคลื่อนย้ายของผู้ประกอบการ)

การควบคุมความเร็วตัวแปร (สำหรับการยกที่แม่นยำ)

.

B. คุณสมบัติด้านความปลอดภัย
ตัว จำกัด มากเกินไป (ป้องกันความจุน้ำหนักเกิน)

ปุ่มหยุดฉุกเฉิน (หยุดทำงานทันที)

ระบบต่อต้านทางเดิน (ลดการแกว่งระหว่างลิฟท์)

ล็อคเบรก (ป้องกันการเคลื่อนไหวที่ไม่ได้ตั้งใจ)

4. อุปกรณ์เสริมเสริม
cradles เรือ (สำหรับการจัดเก็บระยะยาวที่ปลอดภัย)

ตะขอหมุน (สำหรับการวางตำแหน่งเรือที่ง่ายขึ้น)

การเคลือบที่ทนต่อการกัดกร่อน (สำหรับสภาพแวดล้อมน้ำเค็ม)

ไฟทำงาน LED (สำหรับการดำเนินงานในเวลากลางคืน)

ร่าง



เทคนิคหลัก



รถเครนตั้งถิ่นฐานของเรือขนาดเล็กนำเสนอทางออกที่ใช้งานได้จริงและมีประสิทธิภาพสำหรับการจัดการเรือขนาดเล็กถึงขนาดกลาง (โดยทั่วไป 1-20 ตัน) รถเครนเหล่านี้มีการใช้กันอย่างแพร่หลายในท่าจอดเรือ, อู่ต่อเรือและสิ่งอำนวยความสะดวกริมน้ำเนื่องจากความเก่งกาจและคุ้มค่า ด้านล่างนี้เป็นข้อดีและแอปพลิเคชันที่สำคัญของพวกเขา



ข้อดีของรถเครนสำหรับเรือขนาดเล็กยก

1. การพกพาและการออกแบบขนาดกะทัดรัด

✅ ย้ายง่าย:หลายรุ่นมีคุณสมบัติฐานล้อหรือการออกแบบแบบแยกส่วนอนุญาตให้ย้ายถิ่นฐานได้ตามต้องการ
✅ การประหยัดพื้นที่:เหมาะสำหรับช่องว่างที่แน่นที่ลิฟท์การเดินทางขนาดใหญ่ไม่สามารถทำงานได้

2. โซลูชันที่คุ้มค่า

✅ การลงทุนลดลง:ราคาไม่แพงกว่าลิฟท์เดินทางหรือรถยกสำหรับการดำเนินงานขนาดเล็ก
✅ โครงสร้างพื้นฐานที่น้อยที่สุดที่จำเป็น:ไม่ต้องการรางถาวรหรือฐานรากลึก.

3. ปรับได้และปรับแต่งได้

✅ ความกว้างของตัวแปร:บางรุ่นมีคานเพื่อรองรับขนาดเรือที่แตกต่างกัน
✅ การปรับความสูง:สามารถขยายขาได้ลิฟท์ที่สูงขึ้นหรือพื้นที่การเรียนรู้ต่ำ.

4. การดำเนินการที่ปลอดภัยและเชื่อถือได้

✅ การยกที่มั่นคง: แถบกระจายและสลิงที่สมดุลป้องกันความเสียหายของฮัลล์
✅ คุณสมบัติด้านความปลอดภัย:รวมถึงการป้องกันเกินพิกัดเบรกฉุกเฉินและการควบคุมการต่อต้านทางเดิน.

5. ตัวเลือกพลังงานอเนกประสงค์

✅ คู่มือ (เครื่องกว้านมือ):เหมาะสำหรับเรือที่มีน้ำหนักเบา (1-3 ตัน)
✅ รอกไฟฟ้า:ดีกว่าสำหรับการใช้งานบ่อย (สูงสุด 10-20 ตัน)



แอพพลิเคชั่นของรถเครนสำหรับตั้งถิ่นฐานเรือขนาดเล็ก

1. การบำรุงรักษาและซ่อมแซมเรือ

🛠️ เชื่อมต่อแห้ง:ยกเรือสำหรับการทำความสะอาดตัวถังวาดภาพและซ่อมแซม.
🛠️ งานเครื่องยนต์และใบพัด:ให้การเข้าถึงที่มั่นคงสำหรับการให้บริการเชิงกล

2. การปฏิบัติการ Marina & Boatyard

⚓ เปิดตัวและดึงข้อมูล:เคลื่อนที่เรือระหว่างชั้นวางน้ำและที่เก็บ.
⚓ ที่เก็บฤดูหนาว:ยกเรือขึ้นไปบนรถพ่วงหรือประคองสำหรับการจัดเก็บนอกฤดู

3. การตกปลาและการเพาะเลี้ยงสัตว์น้ำ

🎣 เรือประมงขนาดเล็ก:จัดการเรือสำหรับการซ่อมแซมสุทธิและการบำรุงรักษาอุปกรณ์.
🐟 ฟาร์มเพาะเลี้ยงสัตว์น้ำ:ลิฟท์กรงลอยและเรือสำหรับการบำรุงรักษา

4. การดำเนินงานฉุกเฉินและการกู้

🚨 การกู้คืนเรือ:สืบค้นเรือล่มหรือติดค้างในน่านน้ำตื้น
🚨 การช่วยเหลือน้ำท่วม:ใช้ในการตอบสนองต่อภัยพิบัติเพื่อย้ายเรือลำเล็กอย่างรวดเร็ว

5. ผู้สร้างเรือขนาดเล็กและขนาดเล็ก

🔧 การก่อสร้างเรือ:ช่วยในวางตำแหน่งตัวถังในระหว่างการชุมนุม
🔧 การโหลดรถพ่วง:ช่วยโหลดเรือลงบนรถพ่วงขนส่งอย่างปลอดภัย



1. การออกแบบและวิศวกรรม

การวิเคราะห์ข้อกำหนด

ทำความเข้าใจกับข้อกำหนดของลูกค้า (ความสามารถในการโหลดความสูงความสูงสภาพแวดล้อมการทำงาน ฯลฯ )

กำหนดพารามิเตอร์การดำเนินงาน: การยกระดับความสูงความเร็วในการเดินทางความถี่ในการทำงาน ฯลฯ

การออกแบบเบื้องต้น

สร้างการออกแบบแนวคิดและโมเดล 3 มิติ

เลือกวัสดุตามความแข็งแรงและสภาพแวดล้อม

วิศวกรรมโดยละเอียด

พัฒนาภาพวาดทางวิศวกรรมโดยละเอียด (ส่วนประกอบโครงสร้างกลไกระบบไฟฟ้า)

ทำการวิเคราะห์ความเครียดและความเหนื่อยล้าเพื่อความปลอดภัย

2. การจัดหาวัสดุ

แหล่งวัสดุคุณภาพสูงรวมถึง:

แผ่นเหล็กและโปรไฟล์สำหรับส่วนประกอบโครงสร้าง

มอเตอร์กล่องเกียร์และชิ้นส่วนเครื่องจักรกลอื่น ๆ

ระบบไฟฟ้าและส่วนประกอบควบคุม

ตรวจสอบวัสดุเพื่อให้แน่ใจว่าสอดคล้องกับมาตรฐานคุณภาพ

3. การประดิษฐ์

การประดิษฐ์ส่วนประกอบโครงสร้าง

ตัดเชื่อมและประกอบโครงสร้างเหล็ก (คานหลักแขนคานแขนขา ฯลฯ )

ตรวจสอบให้แน่ใจว่ามีการจัดตำแหน่งและมิติที่แม่นยำ

ทำการรักษาพื้นผิว (เช่นการยิงการยิง, การวาดภาพ) สำหรับการป้องกันการกัดกร่อน

แอสเซมบลีเครื่องจักรกล

ประกอบชิ้นส่วนเครื่องจักรกล (รถเข็น, รอก, ล้อ ฯลฯ )

ติดตั้งมอเตอร์กล่องเกียร์และระบบไดรฟ์

ชุดประกอบไฟฟ้า

ติดตั้งส่วนประกอบไฟฟ้า (แผงควบคุมสายเคเบิลเซ็นเซอร์)

ลวดและเชื่อมต่อระบบเพื่อให้แน่ใจว่าการทำงาน

4. การตรวจสอบคุณภาพ

การตรวจสอบวัสดุ

ตรวจสอบการรับรองวัสดุและการทดสอบการดำเนินการ (เช่นการทดสอบแรงดึง)

การตรวจสอบโครงสร้าง

ตรวจสอบคุณภาพการเชื่อม (เช่นการทดสอบอัลตราโซนิก)

ตรวจสอบความถูกต้องของมิติและการตกแต่งพื้นผิว

การตรวจสอบการชุมนุม

ตรวจสอบการจัดตำแหน่งและการทำงานของทุกส่วน (เครื่องกลและไฟฟ้า)

การทดสอบโหลด

ดำเนินการทดสอบโหลดแบบคงที่และแบบไดนามิกเพื่อให้แน่ใจว่าการทำงานที่ปลอดภัย

5. การทดสอบการยอมรับจากโรงงาน (ไขมัน)

ดำเนินการทดลองใช้ที่ครอบคลุมรวมถึง:

การทดสอบโหลดเต็มและโอเวอร์โหลด

ฟังก์ชั่นของอุปกรณ์ความปลอดภัยทั้งหมด (เช่นสวิตช์ จำกัด , เบรกฉุกเฉิน)

การทำงานที่ราบรื่นของรถเข็น, รอกและการเดินทางเครน

เอกสารผลลัพธ์และได้รับการอนุมัติจากลูกค้า

6. การถอดประกอบและบรรจุภัณฑ์

แยกส่วนเครนออกเป็นส่วนที่ขนส่งได้

แพ็คส่วนประกอบอย่างปลอดภัยเพื่อป้องกันความเสียหายในระหว่างการขนส่ง

ติดฉลากและจัดทำรายการบรรจุภัณฑ์สำหรับการประกอบใหม่ที่มีประสิทธิภาพ

7. การขนส่ง

ส่งมอบส่วนประกอบเครนไปยังไซต์การติดตั้งโดยใช้วิธีการขนส่งที่เหมาะสม

8. การติดตั้งและการว่าจ้าง

แอสเซมบลีในสถานที่

ประกอบส่วนประกอบโครงสร้างและระบบกลไก

ติดตั้งระบบไฟฟ้าและแผงควบคุม

การสอบเทียบและการทดสอบ

ปรับระบบเครนใหม่สำหรับเงื่อนไขเฉพาะไซต์

ทำการทดสอบโหลดในสถานที่เพื่อตรวจสอบประสิทธิภาพ

9. ส่งมอบ

ให้การฝึกอบรมแก่บุคลากรของลูกค้าเกี่ยวกับการดำเนินงานที่ปลอดภัยและการบำรุงรักษา

จัดส่งเอกสารทางเทคนิค (คู่มือผู้ใช้คู่มือการบำรุงรักษาใบรับรอง)

ได้รับการอนุมัติขั้นสุดท้ายและการยอมรับจากลูกค้า

10. การสนับสนุนหลังการขาย

เสนอบริการรับประกันและการสนับสนุนการบำรุงรักษา

จัดหาชิ้นส่วนอะไหล่และความช่วยเหลือด้านเทคนิคตามต้องการ

มุมมองการประชุมเชิงปฏิบัติการ:

บริษัท ได้ติดตั้งแพลตฟอร์มการจัดการอุปกรณ์อัจฉริยะและได้ติดตั้งชุดการจัดการและการเชื่อม 310 ชุด หลังจากเสร็จสิ้นแผนจะมีมากกว่า 500 ชุด (ชุด) และอัตราการสร้างเครือข่ายอุปกรณ์จะสูงถึง 95% มีการใช้สายเชื่อม 32 สายแล้วมีการวางแผน 50 สายและอัตราการทำงานอัตโนมัติของสายผลิตภัณฑ์ทั้งหมดถึง 85%
